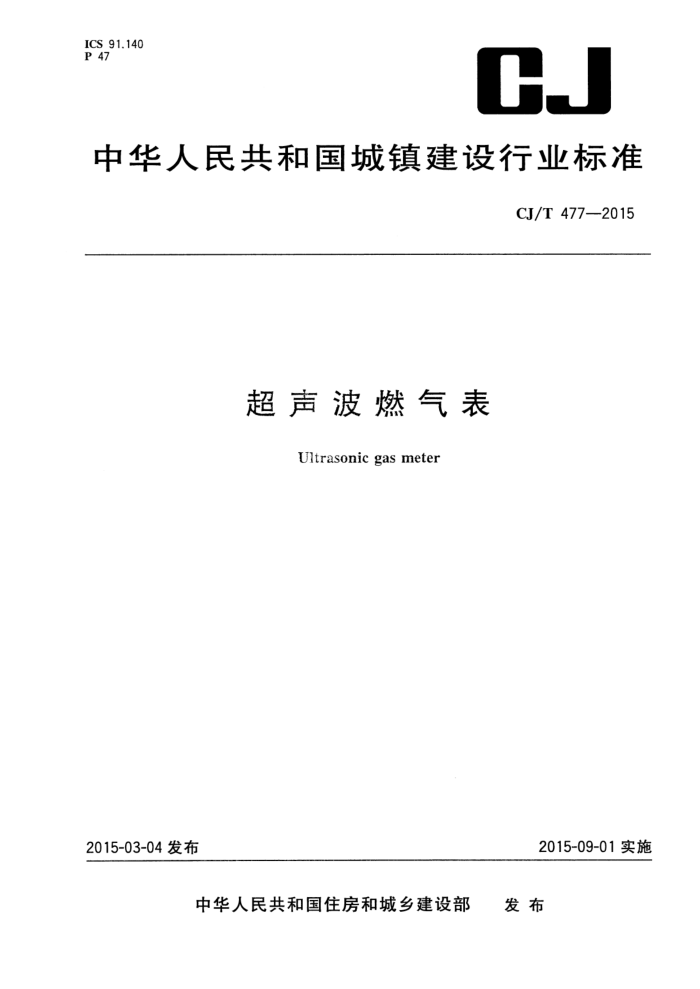

ICS 91.140 P 47
CJ
中华人民共和国城镇建设行业标准
CJ/T 477—2015
超声波燃气表
Ultrasonic gas meter
2015-09-01实施
2015-03-04发布
发布
中华人民共和国住房和城乡建设部 CJ/T 477—2015
目 次
前言 1范围
规范性引用文件术语和定义、符号· 工作条件
2
3
4 5 6 7
计量特性结构和材料指示装置通信： 9 电源 10 电磁干扰 11 其他功能 12 试验方法 13 检验规则 14 标志、包装、运输和贮存附录A（资料性附录） 使用的燃气附录B（资料性附录) 超声波燃气表计量原理附录C（规范性附录） 露天场所安装的燃气表附录D(规范性附录) 有温度转换装置的燃气表
8
10
11
11
12 13 23 26 28 29 30 31 CJ/T 477—2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部燃气标准化技术委员会归口。 本标准起草单位：武汉盛帆电子股份有限公司、合肥迪贝仪表技术开发有限公司、武汉盛帆信息技
术有限公司、安徽宝龙富乐能源计量有限公司。
本标准主要起草人：姜跃炜、李中泽、荣振宇、王伟、刘世伟、曹世来、丁明明、高杰、马杰锋。
- CJ/T477—2015
超声波燃气表
1范围
本标准规定了超声波燃气表（以下简称燃气表）的术语和定义、符号，工作条件，计量特性，结构和材
料，指示装置，通信，电源，电磁干扰，其他功能，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于最大工作压力不超过50kPa、最大流量不超过160m"/h、适应最小工作环境温度范围为一10℃～十40℃、双管接头的、采用超声波检测技术进行气体流量计量的全电子式燃气表的设计、生产、试验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2410透明塑料透光率和雾度的测定 GB/T2423.24环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则 GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.4 爆炸性环境第4部分：由本质安全型“i"保护的设备 GB3836.8 爆炸性气体环境用电气设备第8部分：“n”型电气设备 GB3836.14 爆炸性气体环境用电气设备第14部分：危险场所分类 GB 4208 3外壳防护等级(IP代码） GB/T5169.5电工电子产品着火危险试验 金第5部分：试验火焰针焰试验方法装置、确认试
验方法和导则
GB/T6968—2011 膜式燃气表 GB/T8897.1原电池第1部分：总则 GB/T8897.4原电池第4部分：锂电池的安全要求 GB9254信息技术设备的无线电骚扰限值和测量方法 GB/T11020固体非金属材料暴露在火焰源时的燃烧性试验方法清单 GB/T11186.3漆膜颜色的测量方法第3部分：色差计算 GB/T13611 城镇燃气分类和基本特性 GB/T13893 色漆和清漆耐湿性的测定连续冷凝法 GB/T16422.3塑料实验室光源暴露试验方法第3部分：荧光紫外灯 GB/T17626.2～GB/T17626.5电磁兼容试验和测量技术 GB/T17626.8～GB/T17626.9电磁兼容试验和测量技术 GB/T17799.1GB/T17799.2电磁兼容通用标准 GB/T26831（所有部分）社区能源计量抄收系统规范
1 CJ/T477—2015
3术语和定义、符号
下列术语和定义、符号适用于本文件。 3.1术语和定义 3.1.1
超声波燃气表ultrasonicgasmeter 采用超声波技术，用来测量、记录并且显示通过的燃气体积的燃气表。
3.1.2
超声换能器 ultrasonictransducer 燃气表内，用来发射和接收超声波信号的器件。
3.1.3
基准条件baseconditions 进行气体体积换算的规定条件（即基准气体温度20℃，基准气体压力101.325kPa)。
3.1.4
通信端口 communicationsport 进行数据交换的接口。
3.1.5
电信号接口 galvanicconnection/interface 燃气表串行或脉冲输出接口。
3.1.6
示值误差 errorof indication 燃气表显示的体积和实际通过燃气表的体积之差与实际通过燃气表的体积的百分比。
3.1.7
提示信息 flag 对燃气表运行过程中产生的重要事件或（和)对燃气表操作进行提示的视觉信号、字符和字母等。
3.1.8
最大误差偏移 maximumerrorshift 任一测试流量点的最大平均误差变化。
3.1.9
最大工作压力 maximumworkingpressure 燃气表工作压力的上限值，与制造商声明和标识在显示窗口或铭牌上的相同。
3.1.10
平均误差 meanerror 同一流量，多次测量示值误差的算术平均值。
3.1.11
测量单元 measuring element 产生与燃气流量成比例的电信号的燃气表部件。
3.1.12
准确度等级 meterclass 燃气表符合本标准计量要求的等级，如1.5级或1.0级。
2
