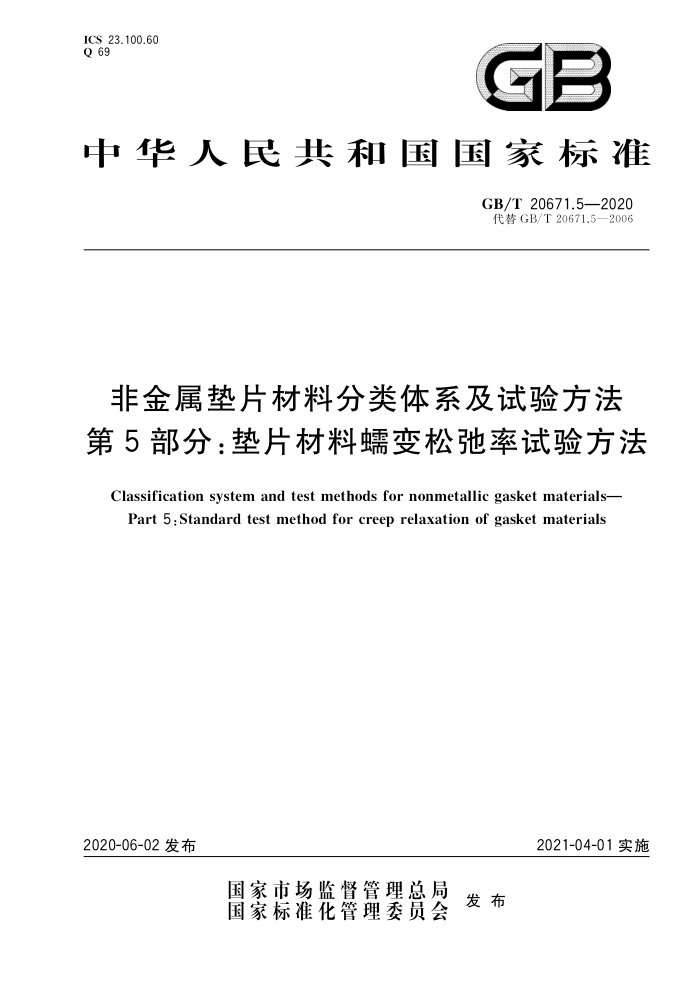

ICS 23.100.60 Q 69
GB
中华人民共和国国家标准
GB/T20671.52020 代替GB/T20671.5—2006
非金属垫片材料分类体系及试验方法第5部分：垫片材料蠕变松弛率试验方法
Classification system and test methods for nonmetallic gasket materials-
Part 5 : Standard test method for creep relaxation of gasket materials
2021-04-01实施
2020-06-02发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T20671.5—2020
前言
GB/T20671《非金属垫片材料分类体系及试验方法》分为11个部分：
第1部分：非金属垫片材料分类体系；一第2部分：垫片材料压缩率回弹率试验方法；一第3部分：垫片材料耐液性试验方法； -第4部分：垫片材料密封性试验方法；第5部分：垫片材料蠕变松弛率试验方法；一第6部分：垫片材料与金属表面黏附性试验方法；一第7部分：非金属垫片材料拉伸强度试验方法；第8部分：非金属垫片材料柔软性试验方法；一第9部分：软木垫片材料胶结物耐久性试验方法；一第10部分：垫片材料导热系数测定方法；一第11部分：合成聚合材料抗霉性测定方法。 本部分为GB/T20671的第5部分本部分按照GB/T1.1一2009给出的规则起草，本部分代替GB/T20671.5一2006《非金属垫片材料分类体系及试验方法第5部分：垫片材料蠕
一
变松弛率试验方法》。与GB/T20671.5一2006相比，除编辑性修改外主要技术变化如下：
增加了本部分适用范围（见第1章）；删除了范围中“以国际单位制（SI)单位表示的数值作为标准”及“本部分不涉及与其使用有关的安全问题。本部分的使用者有责任考虑安全和健康问题，并在使用前确定规章限制的应用范围”（见第1章，2006年版的第1章）；修改了规范性引用文件（见第2章）；一删除了意义和用途（见2006年版的第4章）；增加了试验方法B中千分表组件（见4.2.2）：一将“试样调节”修改为“样品调节”（见5.4，2006年版的第7章）；增加了变松弛率计算公式中参数的解释[见式（1)；修改“精密度和偏倚”为“精密度”（见第7章，2006年版的第10章）；删除了关键词（见2006年版的第11章）；一增加了“试验方法B蠕变松弛率测定仪螺栓的标定程序”中设备的平垫圈的要求（见A.2.3）；
修改了“试验方法B蠕变松弛率测定仪螺栓的标定程序”中的程序（见A.3.1，A.3.2，A.3.3， 2006年版的A.3.1)；增加了“试验方法B变松弛率测定仪螺栓的标定程序”中的程序（见A.3.5，A.3.6）；一增加了“试验方法B蠕变松弛率测定仪螺栓的标定程序”中对螺栓校准的结果说明（见A.4）；删除了“ASTMB637UNSN07718试验数据整理结果”（见2006年版的附录B）。
本部分由中国建筑材料联合会提出。 本部分由全国非金属矿产品及制品标准化技术委员会（SAC/TC406)归口。 本部分起草单位：杭州宗兴科技有限公司、咸阳非金属矿研究设计院有限公司、国家非金属矿制品
质量监督检验中心、上海索拓密封材料有限公司、河北亨达密封材料有限公司、咸阳海龙密封复合材料有限公司、佛山市顺德区质量技术监督标准与编码所、无锡市祥健四氟制品有限公司。
I GB/T 20671.5—2020
本部分主要起草人：段亚萍、邵岳松、石志刚、潘洲、范景芳、祝海峰、杜铭、潘延华、卢炳合、王健本部分所代替标准的历次版本发布情况为：
GB/T20671.5—2006。
2 5C
= GB/T 20671.5—2020
非金属垫片材料分类体系及试验方法第5部分：垫片材料蠕变松率试验方法
1范围
GB/T20671的本部分规定了非金属垫片材料蜻变松弛率测定的原理、仪器设备、样品、试验步骤
精密度及试验报告。
本部分适用于GB/T20671.1规定的1型、5型和7型材料的蠕变松弛率的测定。其他型号的材料亦可参照采用
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T20671.1非金属垫片材料分类体系及试验方法第1部分：非金属垫片材料分类体系
3原理
3.1试验方法A
一般在室温下进行，应力由螺栓上标定过的应变计来测定，样品放置在两个平圆板之间受压，压力
由紧扣圆板的螺栓和螺母提供。在试验中，从加载开始到试验结束，每隔一段时间读取一次应变显示器上的读数。应变显示器上的读数被换算成初始应力的百分数，然后绘出百分数与时间（以小时为单位）对数的关系曲线。在全部试验时间范围内，任何给定的时间的初始应力损失或松弛的百分率能够从曲线上查出。 3.2试验方法B
在室温或高温下进行，应力通过用干分表测量标定过的螺栓的长度变化来确定，样品放置在两个平
圆板之间受压，压力由紧扣圆板的螺栓和螺母提供。在试验开始和试验结束时，分别测量螺栓的长度，计算出蠕变松弛率。
4仪器设备
4.1i 试验方法A 4.1.1应变显示器。 4.1.2计时器。 4.1.3松弛率测定仪：包括两块平圆板（上、下各一块）、一根装有应变计的螺栓、一个螺母和一个推力轴承。如图1所示。 4.1.4应变计：应变灵敏度系数（2.0士0.1）%的120Q电阻。应变计用来指示拉伸应变，应放置在抵消
SAC 扭矩、温度、弯曲影响的适当位置。应变计装在螺栓的小直径上，距螺栓顶部约50.8mm。装有应变计
的螺栓应标定。
