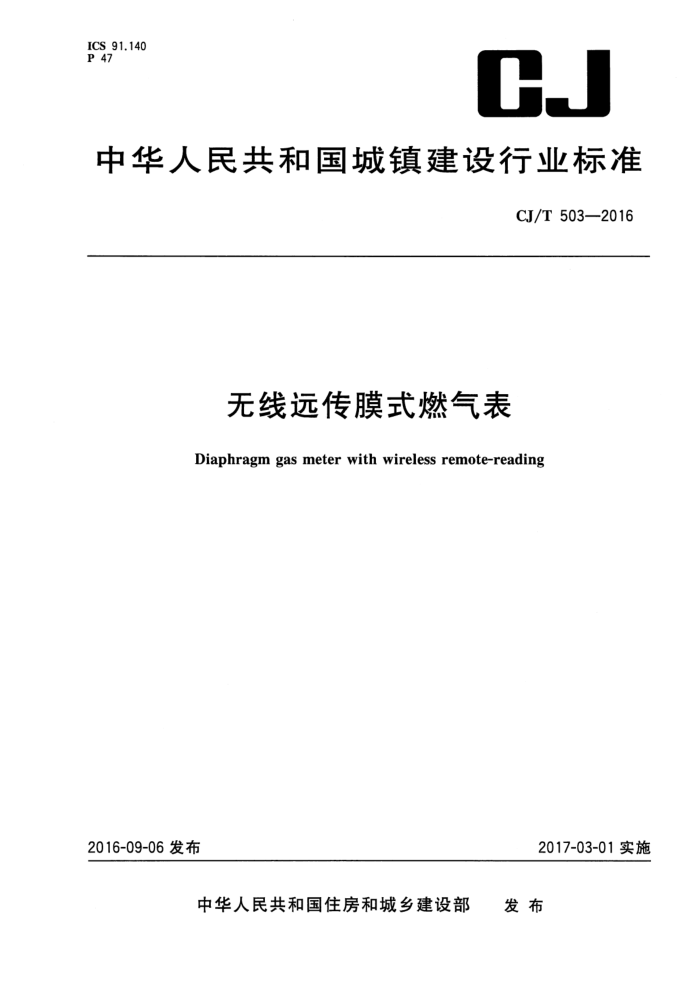

ICS 91.140 P 47
CJ
中华人民共和国城镇建设行业标准
CJ/T 503—2016
无线远传膜式燃气表
Diaphragm gas meter with wireless remote-reading
2017-03-01实施
2016-09-06发布
中华人民共和国住房和城乡建设部
发布 CJ/T503—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 型号 5 要求 6 试验方法
检验规则标志、包装、运输和贮存
7
10
8
附录A（规范性附录） 微功率无线GFSK调制方式附录B（规范性附录） 微功率无线扩频通信方式附录C（规范性附录）无线公共通信网络
11
....
5 15 CJ/T503—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部燃气标准化技术委员会归口。 本标准起草单位：新天科技股份有限公司、河南省计量科学研究院、沈阳市航宇星仪表有限责任公
司、宁波天鑫仪表有限公司、浙江正泰仪器仪表有限责任公司、贵州燃气集团股份有限公司、重庆燃气集团股份有限公司、深圳市燃气集团股份有限公司、西安普瑞米特科技有限公司、浙江荣鑫燃气表有限公司、成都前锋电子仪器有限责任公司、浙江威星智能仪表股份有限公司、廊坊新奥燃气设备有限公司、大庆英辰创新科技有限公司、杭州鸿鹄电子有限公司、深圳汉光电子技术有限公司、四川恒芯科技有限公司、上海飞奥燃气设备有限公司、浙江苍南仪表集团东星智能仪表有限公司、济宁蓝威智能燃气表有限公司、四川海力智能科技有限公司、成都千嘉科技有限公司、西安维斯达仪器仪表有限公司、福建森正建设有限公司、陕西航天动力高科技股份有限公司、中国市政工程华北设计研究总院有限公司。
本标准主要起草人：费战波、董意德、崔耀华、程波、林爱素、徐勇慧、肖怡乐、曹安民、刘薇、刘健、 王长民、吴庆卫、邓中文、李祖光、张春林、陆鸿志、潘立、郑华章、徐子林、朱伟泳、金文胜、仲高升、魏东、 胡芸华、安永喜、潘龙标、付连宁、屈开祥、刘畅、李河山、刘斌。
H CJ/T503—2016
无线远传膜式燃气表
1范围
本标准规定了无线远传膜式燃气表（以下简称燃气表）的术语和定义、型号、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于最大工作压力不超过10kPa、最大流量不超过10m*/h、最小工作环境温度范围为一10℃～40℃、有内置阀门的燃气表的设计、生产、试验与验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热方法 GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2829 9周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4208外壳防护等级（IP代码） GB/T6968—2011膜式燃气表 GB/T17626.2 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T17626.3电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 JG/T162 2住宅远传抄表系统
3术语和定义
GB/T6968一2011界定的以及下列术语和定义适用于本文件。
3.1
无线远传膜式燃气表diaphragmgasmeterwithwirelessremote-reading 以微处理器和无线通信芯片为核心，具备内置阀门和无线方式与外部设备进行数据交换功能的膜
式燃气表。
4型号
4.1编制
燃气表型号编制方法：
1 CJ/T503—2016
口--
制造商自定义代码通信方式［微功率无线GFSK调制方式（R）；微功率无线扩频通信
方式(S)；无线公共通信网络（G)；其他（O)］
基表的公称流量值产品名称代号WG（无线远传膜式燃气表）
4.2示例
公称流量为2.5m/h，通信方式为微功率无线GFSK调制方式的无线远传膜式燃气表，其型号表示为：WG2.5R。
5要求
5.1一般要求
5.1.1燃气表使用的基表应符合GB/T6968一2011的规定。 5.1.2燃气表流量范围应符合表1的规定。
表1流量范围
单位为立方米每小时
最大始动流量
公称流量 1.6 2.5
最大流量值
最小流量上限值
2.5 4 6 10
0.016 0.025 0.040 0.060
0.003 0.005 0.005 0.008
4 6
5.1.3 燃气表控制器外壳防护等级应符合GB4208中IP53等级的要求。 5.2 外观要求
燃气表外观应符合下列规定： a) 燃气表外壳涂层应均匀，无气泡、脱落、划痕等缺陷； b) 金属部件应无锈蚀、无伤痕、涂覆颜色应一致； c) 计数器和铭牌应清晰可辨； d) 燃气表应有不经破坏就不能拆卸的防护封印。
5.3 性能要求
5.3.1 温度范围 5.3.1.1燃气表的最小贮存温度范围应为一20℃～60℃，恢复到实验室环境温度后，燃气表性能应符合5.3.8～5.3.19的规定。 5.3.1.2燃气表的最小工作环境温度范围应为一10℃～40℃，燃气表性能应符合5.3.8～5.3.19的规定。
2
