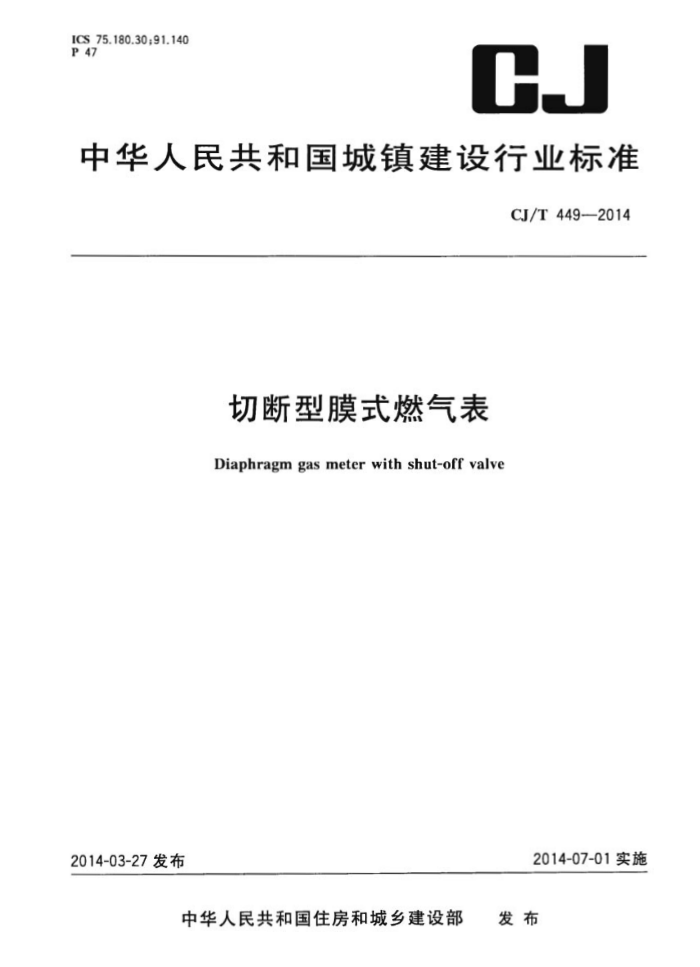

ICS75.180.30;91.140 P 47
CJ
中华人民共和国城镇建设行业标准
CJ/T449—2014
切断型膜式燃气表
Diaphragmgas meter with shut-off valve
2014-07-01实施
2014-03-27发布
发布
中华人民共和国住房和城乡建设部 CJ/T449—2014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 型号
一般要求 6 要求试验方法 8 检验规则…
5
16 18 19
标识、包装、运输与贮存附录A（资料性附录） 切断型膜式燃气表无线通信接口
9 CJ/T449—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部燃气标准化技术委员会归口。 本标准起草单位：重庆前卫克罗姆表业有限责任公司、太原煤炭气化（集团）有限责任公司、中国市
政工程华北设计研究总院、天津市浦海新技术有限公司、成都秦川科技发展有限公司、浙江松川仪表科技股份有限公司、金卡高科技股份有限公司、新天科技股份有限公司、丹东岩谷东洋燃气表有限公司、 天津费加罗电子有限公司、荣成市宇翔实业有限公司、河南汉威电子股份有限公司、沈阳市航宇星仪表有限责任公司、重庆市山城燃气设备有限公司、杭州先锋电子技术股份有限公司、天津市光大伟业计量仪表技术有限公司、宁波天鑫仪表有限公司、慈溪市三洋电子有限公司、宁波市天源电子仪表有限公司、 国家燃气用具质量监督检验中心。
本标准主要起草人：蒋宇、王启、赵国卫、刘斌、牛军、权亚强、周福根、郭刚、费战波、李明发、李琦、 殷容、邹子明、常磊、程波、李克勤、谢骏、李玉霞、林爱素、宜国平、赵大力、胡臻、李军、严荣松
- CJ/T449—2014
切断型膜式燃气表
1范围
本标准规定了切断型膜式燃气表（以下简称燃气表）的术语和定义，型号，一般要求，要求，试验方法，检验规则，标识、包装、运输与贮存。
本标准适用于最大工作压力不超过10kPa、最大流量不超过10m/h、适应最小工作温度范围为一10℃～40℃的燃气表的设计、生产、试验与验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法 GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.3 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验 GB/T2423.17 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4208外壳防护等级（IP代码） GB/T5080.7-1986设备可靠性试验 恒定失效率假设下的失效率与平均无故障时间的验证试
验方案
GB/T6968—2011 膜式燃气表 GB/T17626.2电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T17626.3电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 GB/T28885—2012燃气服务导则 CJ/T188 3户用计量仪表数据传输技术条件 CJ/T421 家用燃气燃烧器具电子控制器
3术语和定义
GB/T6968一2011界定的以及下列术语和定义适用于本文件。
3.1
切断型膜式燃气表diaphragmgasmeterwithshut-offvalve 以膜式燃气表为计量基表，内置切断阀、控制器和其他辅助装置组成的具有监测燃气使用状态、异
常情况切断燃气并报警的燃气计量装置。 3.2
基表 basegasmeter 具有基础计量功能、直接显示用气量原始数据且与其他附加功能分离的计量器具。
1 CJ/T449—2014
[GB/T28885—2012，定义3.5]
3.3
公称流量 nominal flow-rate 燃气表设计时最佳工作状态的常用流量。
3.4
控制器 controller 用于信号采集和功能控制的电子装置，
3.5
切断阀 shut-offvalve 用于切断燃气的装置。
3.6
机电转换 electric-mechanical conversion 将燃气表的机械计数转换为电信号。
4型号
4.1 型号编制
燃气表的型号编制方法：口 0-0-0
厂家自定义 A表示无可选功能项，B表示有可选功能项公称流量（m/h）切断型膜式燃气表（SGM)
4.2 型号示例
公称流量为4m/h的无可选功能项的BK型切断型膜式燃气表型号表示为：SGM4-A-BK。
一般要求
5
5.1 燃气表所采用的基表应符合GB/T6968的规定。 5.2 燃气表控制器的应符合CJ/T421的规定，其他部件应符合国家现行相应标准的规定。 5.3 燃气表的流量范围应符合表1的规定。
表1 流量范围
单位为立方米每小时
公称流量q
最小流量上限值q
最大流量值q
最大始动流量
1.6 2.5 4 6
2.5 + 6 10
0.016 0.025 0.04 0.06
0.003 0.005 0.005 0.008
2
