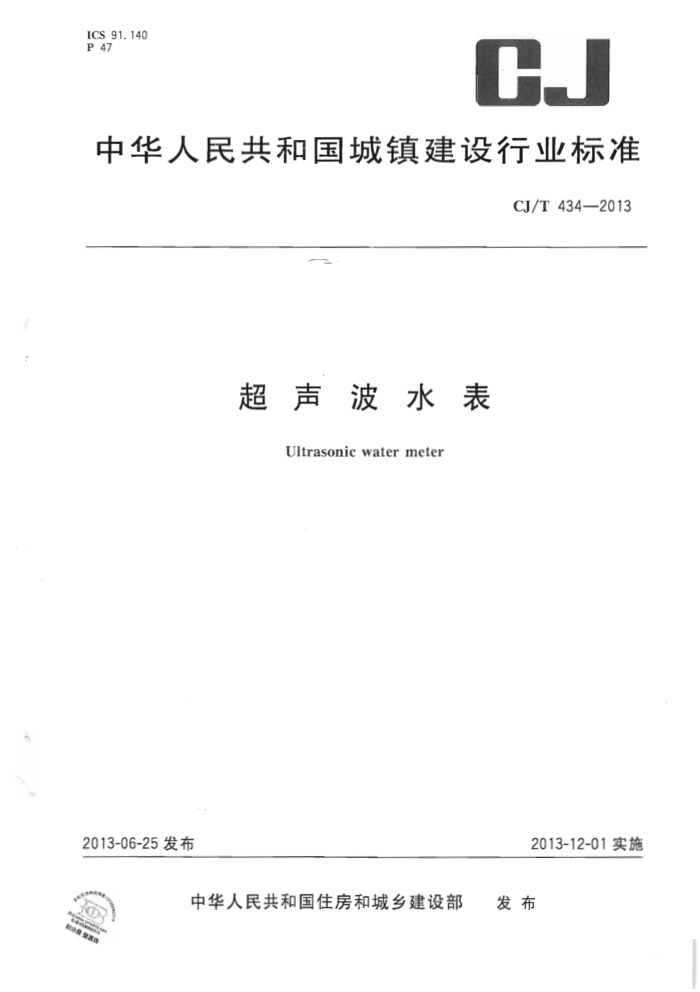

ICS 91.140 P 47
CJ
中华人民共和国城镇建设行业标准
CJ/T 4342013
超声波水表
Ultrasonicwatermeter
2013-06-25发布
2013-12-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T 434-—2013
目 次
前言范围
Ⅲ
1
规范性引用文件术语和定义 4 结构和分类计量要求·
2
3
5
2
技术要求试验方法
6
7
8 检验规则
11 12 14 16
标志、包装、运输和贮存附录A（规范性附录） 出厂时准确度等级评定附录B（规范性附录） 重复性评定
9 CJ/T 4342013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：合肥迪贝仪表技术开发有限公司、深圳华旭科技开发有限公司。 本标准参加起草单位：合肥瑞纳表计有限公司、湖南威铭能源科技有限公司、北京康德曼电子技术
有限公司、西安旌旗电子股份有限公司、北京时代民芯科技有限公司，
本标准主要起草人：姜跃炜、薛明星、曹世来、熊金华、于大永、黄深喜、潘伟民、陈宏波、蒋安平、 高杰、李光春。
m CJ/T434—2013
超声波水表
1范围
本标准规定了超声波水表的术语和定义、结构和分类、计量要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。
本标准适用于使用超声波时差法进行流量测量，并符合GB/T778.1一2007、GB/T778.3一2007 规定的冷水水表和热水水表。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T778.1一2007封闭满管道中水流量的测量 饮用冷水水表和热水水表 第1部分：规范 GB/T778.3—2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第3部分：试验方
法和试验设备
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.8电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落 GB4208 8外壳防护等级（IP代码） GB4706.1家用和类似用途电器的安全第1部分：通用要求 GB/T5080.7—1986 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试
验方案
GB/T13384 机电产品包装通用技术条件 GB/T15479-1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T26831社区能源计量抄收系统规范 JB/T9329 仪器仪表运输贮存基本环境条件及试验方法
3术语和定义
GB/T778.1一2007、GB/T778.3一2007界定的以及下列术语和定义适用于本文件。
3. 1
超声波水表ultrasonicwatermeter 利用超声波流量测量原理，在额定工作条件下测量、存储和显示水的瞬时和累积流量的计量仪表。
3. 2
声道 acousticpath 超声波传播路径。
3. 3
声道角 transmissionangle 超声波传播路径与管道轴线之间的夹角。
1 CJ/T4342013
3. 4
速度分布系数velocitydistributionfactor 流体轴向平均线速度与测量横截面平均面速度之比。
3.5
整体式超声波水表 completeultrasonicwatermeter 测量传感器和计算器不可分离的超声波水表。
3.6
分体式超声波水表 combined ultrasonicwater meter 测量传感器和计算器分离的超声波水表
3. 7
超声波换能器ultrasonictransducer 在电信号激励下能产生超声波信号输出，并能将超声波信号转换为电信号的器件。
3.8
单声道超声波水表singlepathmeter 仅有一对超声波换能器的超声波水表。
3. 9
多声道超声波水表multiplepathsmeter 有两对或两对以上超声波换能器的超声波水表。
3.10
采样周期 samplinginterval 相邻两次水流速测量的时间间隔。
3. 11
表体meterbody 经特殊制造，集合超声波换能器等测量部件的标准管段。
4结构和分类
4.1、结构
超声波水表结构为整体式或分体式。 4.2分类 4.2.1 按适用安装环境分类如下：
a) B级：固定安装在室内； b) C级：固定安装在室外。
4.2.2 按适应电磁环境分类如下：
a) E1级：住宅、商业和轻工业； b) E2级：工业。
5计量要求
5.1 计量原理
超声波水表应采用时间差法进行流量测量。时间差法利用超声波脉冲在流体中顺流传播时间t
2
