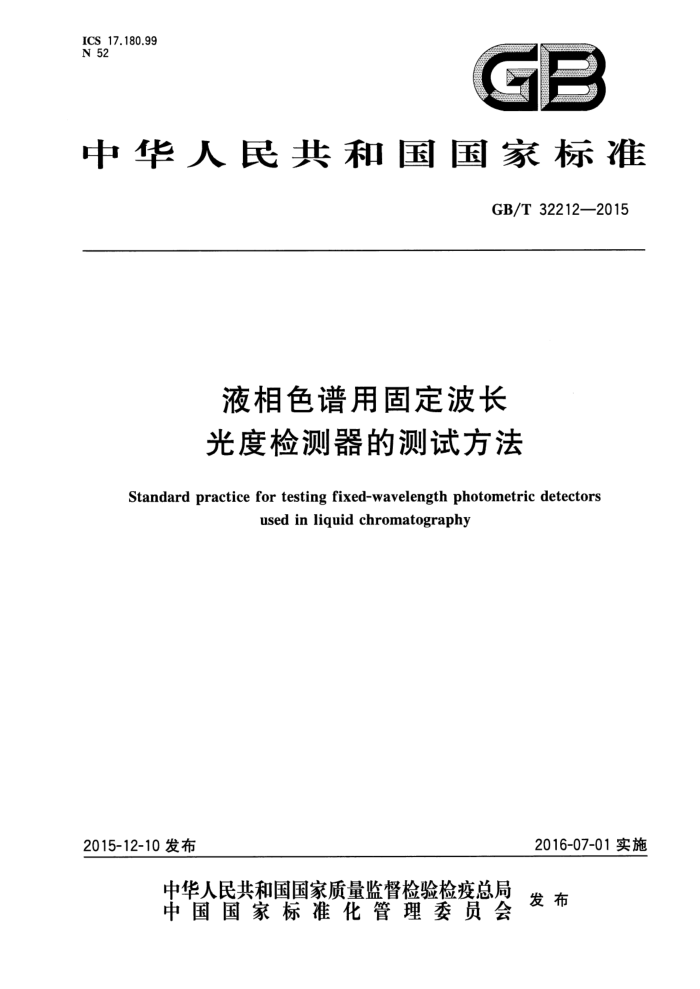

ICS17.180.99 N 52
GB
中华人民共和国国家标准
GB/T32212—2015
液相色谱用固定波长光度检测器的测试方法
Standard practice for testing fixed-wavelength photometric detectors
used in liquid chromatography
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32212—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准起草单位：中国仪器仪表行业协会、中国计量科学研究院、北京创新通恒科技有限公司、大连
依利特分析仪器有限公司、华东理工大学、北京分析仪器研究所。
本标准主要起草人：马雅娟、陶红、沈志刚、张学云、张维冰、娄兴军。 GB/T 32212—2015
液相色谱用固定波长光度检测器的测试方法
1范围
本标准用来指导光度检测器的性能测试，该检测器是液相色谱系统中在210nm～800nm波长范围内的一个或多个固定波长工作的检测部件。通常测试波长使用254nm，也可选择其他波长，
本标准旨在描述检测器的性能，包括独立于色谱系统的静态性能及有流动相条件下的动态性能。 关于液相色谱程序的总体说明，见参考文献[1]～[9]。 关于液相色谱检测器的原理、结构、使用和评估资料，见参考文献[10]、[11]，以及[1][7]中涉及
检测器的内容。
本标准并不涉及实际使用过程中有关的安全问题。用户在使用前，确定本标准应用的局限性，并有
责任制定适宜的安全及健康规范。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ASTME275紫外、可见和近红外分光光度计的性能描述和测试方法（Practicefordescribingand measuring performance of ultraviolet,Visible,and near-infrared spectrophotometers)
ASTME682液相色谱术语（Practiceforliquidchromatographytermsandrelationships）
3术语和定义
ASTME275、ASTME682界定的以及下列术语和定义适用于本文件。
3.1
吸光度值校准 absorbance calibration 校正吸光度范围在士5%以内的验证程序。
3.2
漂移drift 测量1h以上，用每小时吸光度单位（AU/h)表示的噪声包络线的平均斜率。
3.3
动态dynamic 在流速为1.0mL/min下的状态。
3.4
线性范围linearrange 光度检测器的线性范围是流动相中测试物质在检测器上的响应值与浓度的比值恒定在士5%内所
对应的浓度范围，图1给出了详细说明。线性范围应是以最高线性浓度与最小检测浓度或最小线性浓度的比值中较大者。
1 GB/T32212—2015
CM
1. 06Rc R 0. 95Rc
(Tm/）/(n)
Rc=响应常量 CM=最小检测浓度 C=最小线性浓度 Cu=最高线性浓度
线性范围
对数浓度
图1光度检测器线性图示例
3.5
长期噪声long-termnoise 在6周期/h～60周期/h(0.1周期/min～1.0周期/min)频率之间，检测器随机信号的最大振幅。 注：这种噪声可能被误认为是后洗脱峰，该噪声仅表示观测到的噪声，但并不总能观测到。
3.6
最小检测限 minimum detectablility 特定溶剂中特定溶质在光度检测器中产生的响应值为检测器静态两倍短期噪声的浓度。
3.7
响应时间（输出速度） responsetime(speedofoutput) 在检测器线性范围内，当流动相组成以阶梯式从新的平衡值10%变化到90%时，检测器输出所需
的时间。
注：因为检测器体积很小，传输速率不受扩散影响，一般响应时间足够快，可忽略不计。通常将记录仪（或数据处理
装置)的响应时间与相关检测器电位差计和记录仪(或数据处理装置)放大器相比较，影响观测响应时间的因素包括实际检测器响应时间、电子滤波和谱带扩展。
3.8
短期噪声 short-term noise 在1周期/min频率以上，检测器随机变化信号的最大振幅的峰-峰值，用AU表示。 注：短期噪声值决定了用光度检测器测定的最小信号值和痕量样品可达到的精确定量限，并确定线性最低限。本
噪声仅对应于可观测到的噪声。
3.9
静态 static 在无流量下的状态。
2 GB/T 32212—2015
4重要性和用途
4.1在不同或特定条件下，有可能观测和测量到检测器的各种性能，但是本标准旨在相同工作条件下获得一套完整的检测器技术指标，也指出了为完整地描述检测器的能力，在检测器使用范围内的几种条件下测试它的性能。本标准中使用的术语和试验方法普遍适用，不考虑最终工作参数。 4.2使用的记录仪（或数据处理装置)或其他读数设备的线性和响应时间不应失真，否则会干扰检测器性能。这需要调节增益、阻尼，校准到与制造厂的标准一致。如果在检测器和终端读数设备之间使用辅助电子滤波器或放大器，也应首先确定它们的性能指标。
5噪声和漂移
5.1测试条件
样品池中用适当级别的脱气纯甲醇充满。如果有参比池，则选用空气或氮气充满。高压设备可能使空气中产生臭氧，所以最好选用氮气。保持整个系统温度稳定，防止基线漂移。
检测器应固定在测试现场，并且在测试开始前至少启动24h。预热不足会产生超出检测器真实值的漂移。检测器波长设定在254nm。 5.2测量方法 5.2.1在泵与检测器之间连接一个合适的装置，在流动相为甲醇，流量为1.0mL/min时，此装置可提供至少75kPa的背压。检测器出口连接一小段（大约100mm)内径0.25mm不锈钢管，以防止气泡形成。将记录仪（或数据处理装置）连接到相应的检测器输出信号端。
注：推荐的设备包括：
a）长度2mm~4mm的内径0.1mm不锈钢管。 b）用扁口钳或切管器制成的长度250mm内径0.25mm~0.5mm的不锈钢盘管。 c）固定在泵和进样器间的背压阀。
5.2.2用脱气甲醇反复冲洗溶剂瓶和色谱系统，包括检测器，去除系统中所有其他溶剂、可溶物质及夹杂的气体。把甲醇注入溶剂瓶，并用泵带动甲醇冲洗整个系统至少30min，充分清洗系统。 5.2.3如需要参比池中用空气或氮气。确保池体清洁、没有尘埃并完全干燥。 5.2.4进行静态测试时，停泵，让色谱系统在室温、无流量条件下稳定至少1h。设定衰减器在最大灵敏度（最小衰减量），也就是满度值的最小吸收值（AUFS)，调节具有可变响应时间的光度检测器的响应时间尽可能接近2s，记录使用的响应时间；调节检测器输出接近读数装置刻度中部，在这种状态下，记录检测器信号至少1h，在测量过程中，环境温度变化不超过2℃。
注：时间常数可通过响应时间除以放大因子2.2来换算。电子过滤器对观测噪音的影响可以通过设定一系列响应
时间进行重复噪声测量来确定。
5.2.5画几组长度在0.5min～1min之间的平行包络线，可以观测任意15min周期内所有检测的随机变化的框图（见图2）。这种画平行包络线的方法可以使每组平行线之间的距离最小。计算出所有部分的平均值，以AU表示的距离值除以光程（cm）得到静态短期噪声， 5.2.6在15min静态短期噪声测量段的中间做标记，在中间部分的四周画一系列平行包络线组，每组对应10min长，选择线间纵向距离最大的一组平行包络线（见图2）。将纵向距离AU值除以光程（cm）得到静态长期噪声。 5.2.7画一组1h纵向距离最小的平行包络线（见图2），每根线的斜率为静态漂移，用AU/h表示。 5.2.8在与5.2.1～5.2.3管路、溶剂、温度等相同条件下，设定泵流量1.0mL/min，让系统稳定15min。
3 GB/T32212—2015
在此流量条件下，记录信号至少1h，在测量过程中，环境温度变化不超过2℃。 5.2.9画几组平行线按5.2.5描述的方法测量纵向距离，并计算动态短期噪声。 5.2.10按5.2.6描述的方法测量动态长期噪声， 5.2.11按5.2.7描述的方法，画平行线组。这些线的斜率就是动态漂移。 5.2.12系统的实际噪声可能比检测值大或小，这取决于检测器数据采集或信号检测方法，因为检测到的噪声是与读数装置的频率、响应速度和带宽相关的函数。
中间值
R=
YR/(光程×n) R=
短噪=
(X=0. 5 min~1 min)
10 min
10 min
长噪=Z//光程（Z>Z2）
漂移D 时间轴
2
60 min
图2光度检测噪声和漂移测量示例（记录仪输出图）
6最小检测量、线性范围和校准
6.1概述
如果要确定某一种物质在光度检测器上的线性范围，则应确定这种测试物质的响应。6.2的方法已考虑为最差的情况。
4 GB/T 32212—2015
6.2测试方法 6.2.1在甲醇中溶解一种适合的化合物，其具有紫外吸收且吸收值随波长变化而产生显著变化。选择一个预期超出线性范围的浓度，通常给定吸收在2AU以上。将此溶液准确稀释成能覆盖整个线性范围的系列溶液，也就是说，稀释到最小检测浓度。用甲醇冲洗检测池，在检测池中为甲醇时将检测器读数调整为零。用最低浓度的样品溶液冲洗检测池至得到稳定读数，通常1mL的冲洗量就足够。记录检测器输出读数。然后，用下一个浓度较高的样品溶液清洗注射器，依次将每份稀释得到的样品溶液注人检测池中。在静态条件下测量，线性范围内获得至少5个测量值。 6.2.2计算每个样品溶液的检测器响应值（AU)与浓度（μg/μL)的比值，将这些比值与浓度的对数绘图（见图1）。线性区域定义为恒定响应比得到的水平线。较高浓度时，一般与线性有负偏差，而在低浓度时，出现正、负偏差均有可能。在恒定响应比线上下5%位置画水平线，测量恒定响应比线与一条5%范围线在高浓度端相交，交点所对应的浓度就是线性上限浓度。线性下限浓度是最小检测浓度（见6.2.3）或恒定响应比线与一条5%范围线在低浓度端相交交点所对应的浓度，两者中较大者。 6.2.3通过计算静态短期噪声2倍的浓度，确定试验物质的最小检测限，需标明溶剂和溶质。 6.2.4计算线性上限和下限之间的比值得出线性范围，用一个数值表示。因为此值是在最差情况下测量的，对在选择波长范围内具有宽谱带吸收的物质，其线性范围可能要比测试得到的更大。 6.2.5绘制或计算检测器响应（AU)与已知摩尔吸光度测试物质浓度（μg/μL)之间的关系，找出通过坐标原点的最佳线段，按式(1)计算测试溶液的摩尔吸光度ε：
e = slop ×MV
....(1)
6
式中： slop——线性部分斜率，单位为吸光度单位微升每微克（AU·μL/μg)； MV—摩尔质量，单位为克每摩尔（g/mol)； b—制造厂规定的光程，单位为厘米（cm）。 将得到的e值与实验测得的值或参考文献（见注）中的值进行比较，如果值相差大于5%，需要调整
光度检测器。具体操作查阅制造厂说明书。
注：甲醇中的腺嘧啶在254nm处摩尔吸光度是8.77×10°，在280nm处是1.42×10°；0.005mol/L硫酸中的重铬
酸钾在254nm的摩尔吸光度是4.22×10*，在280nm是3.60×10°。
7响应时间
7.1概述
当使用小粒径短柱和快速记录仪（或数据处理装置)时，检测器的响应时间就变得十分重要。如果响应时间长，有可能降低检测噪声，增加线性范围。尽管这对宽峰几乎没有影响，但是窄峰信号会明显下降。如果响应时间可调，在其最大值和最小值处进行测试。 7.2测试方法 7.2.1流动相组成可呈梯度变化，输出信号能在快速响应装置上记录。如果记录仪（或数据处理装置）响应时间不是远远小于检测器响应时间，那么只能得到检测器和记录仪（或数据处理装置）响应时间的叠加值，记录色谱图时也是叠加的响应时间。 7.2.2设定流量为2.0mL/min。 7.2.3通过在泵和检测器之间安装有1mL定量环的进样阀（或者体积至少是4倍检测器输人端到输出端管路总体积的定量环），可获得阶梯式变化。观察记录仪（或数据处理装置)谱图，确定其已达到稳
5 GB/T32212—2015
定。不稳定的状态可能发生在响应时间为快速情况下，此时需要增加样品体积。将定量环中充满一定浓度的检测物质的甲醇溶液（参见6.2.1），在适当的衰减值下能得到检测器满量程的50%～95%信号，此时可认为该浓度在线性范围以内。 7.2.4以3.0mL/min流量重复上述测量。如果得到的测量值小于2.0mL/min时得到的值，那么在更大流量下重复测量，直到获得稳定的数值。 7.2.5谱图上新平衡值信号从10%上升到90%时，所需要的时间为响应时间（见图3）。图谱的采集速度应足够快才能获得准确的测量结果。
A
新建平衡
(4z-A,)=(A-A)=(A- A,)/10
原始平衡响应时间
ww
时间(s)
图3光度检测器响应时间测量示例
8折光率(RI)灵敏度
8.1概述
理想状态下，要使运行梯度时基线变化最小，紫外可见检测器应对由流动相变化而引起的折光率变化不敏感。在这种试验条件下，折光率的灵敏度是通过测量检测池中充满甲醇（n=1.329），然后充满环已烷（n二1.427)时基线的变化得到的。 8.2试验材料、设备和工具 8.2.1 化学试剂：
a）环己烷：色谱级。 b）甲醇：色谱级。 c）乙醇：色谱级。
8.2.2# 校准的记录仪（或数据处理装置）。 8.2.3 注射器：5mL～20mL，配有合适的连接器连接检测器输人口来密封防漏。
6
