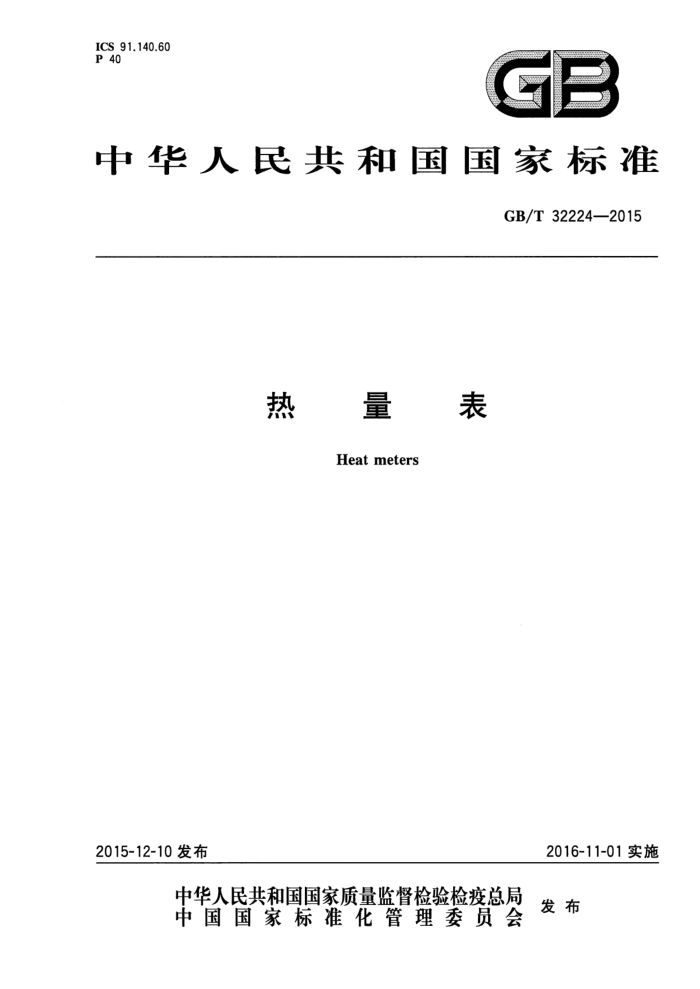

ICS 91.140.60
P 40
GB
中华人民共和国国家标准
GB/T32224—2015
热量表
Heat meters
2016-11-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32224—2015
目 次
前言 1范围 2 规范性引用文件 3术语和定义 4 技术特性
要求试验方法· 7检验规则 8标志、包装、运输和贮存附录A（规范性附录） 水的密度和烩值表附录B（规范性附录） 铂电阻温度传感器的结构和安装附录C（规范性附录） 光学接口及数据通讯附录D（规范性附录） 热量表计量准确度的测试与计算附录E（规范性附录） 计算器准确度的测试与计算附录F（规范性附录）温度传感器准确度的测试与计算附录G（规范性附录) 流量传感器准确度的测试与计算
5
6
15
16
18
22
.....
36 38 39
43 GB/T 32224—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国城镇供热标准化技术委员会（SAC/TC455)归口。 本标准起草单位：城市建设研究院、广州柏诚智能科技有限公司、沈阳航发热计量技术有限公司、
唐山汇中仪表股份有限公司、辽宁思凯科技股份有限公司、沈阳佳德联益能源科技有限公司、久茂自动化（大连)有限公司、利尔达科技有限公司、北京真兰仪表有限公司、北京德宝豪特能源科技有限公司、 河南新天科技股份有限公司、天津计量监督检测科学研究院、徐州润物科技发展有限公司、北京添瑞祥仪器仪表有限公司、西门子（中国)有限公司。
本标准主要起草人：吕士健、杨健、谭文胜、倪志军、史健君、王魁林、张力新、冯磊、刘巍、梁源、张礼祥、 杨翼、楚栋庭、王松、徐德峰、汪宝兵。
I GB/T32224—2015
热量表
1范围
本标准规定了热量表的术语和定义、技术特性、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于使用介质为水的热量表的生产与检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1 1电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T 2423.4 4电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热12h十12h循环 GB/T26831.1 社区能源计量抄收系统规范第1部分：数据交换 GB/T26831.2 社区能源计量抄收系统规范第2部分：物理层与链路层 GB/T26831.3 社区能源计量抄收系统规范 第3部分：专业应用层 GB4208—2008 外壳防护等级(IP代码） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T 9113 整体钢制管法兰 GB/T17241.6 整体铸铁法兰 GB/T17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T17626.8 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T17626.9 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验 GB/T17626.11 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 GB/T17626.29 电磁兼容 试验和测量技术 直流电源输人端口电压暂降、短时中断和电压变
化的抗扰度试验
CJJ34城镇供热管网设计规范 JB/T8622—1997工业铂热电阻技术条件及分度表 JB/T9329 仪器仪表运输运输贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
热量表heatmeter 用于测量及显示水流经热交换系统所释放或吸收热能量的仪表，
- GB/T32224—2015
3.2
冷量表coolingmeter 用于测量及显示水流经热交换系统所吸收热能量的仪表。
3.3
冷热量表metersforheatingandcooling 用于测量及显示水流经热交换系统所释放和吸收热能量的仪表。
3.4
整体式热量表 completeheatmeter 由流量传感器、计算器和配对温度传感器等部件所组成的不可分解的热量表。
3.5
组合式热量表 combinedheatmeter 由流量传感器、计算器、配对温度传感器等部件组合而成的热量表。
3.6
流量传感器 flow sensor 安装在热交换系统中，用于采集水流量并发出流量信号的部件。
3.7
温度传感器 号temperaturesensor 安装在热交换系统中，用于采集水的温度并发出温度信号的部件。
3.8
配对温度传感器 temperaturesensorpair 在同一个热量表上，分别用来测量热交换系统的供水和回水温度的一对计量特性一致或相近的温
度传感器。 3.9
计算器 calculator 接收来自流量传感器和配对温度传感器的信号，进行热量计算、存储和显示系统所交换的热量值的
部件。 3.10
温差temperaturedifference 热交换系统供水和回水的温度差值。
3.11
最小温差 minimumtemperaturedifference 温差的下限值，在此温差下，热量表准确度不应超过误差限。
3.12
最大温差 maximumtemperature difference 温差的上限值，在此温差下，热量表准确度不应超过误差限。
3.13
最小流量minimumflow-rate 在满足热量表准确度不超过误差限的条件下，水流经热量表时的下限流量。
3.14
常用流量thepermanentflow-rate 在满足热量表准确度不超过误差限的条件下，热量表长期连续运行时的上限流量。
2 GB/T 32224—2015
3.15
最大流量 maximumflow-rate 在满足热量表准确度不超过误差限的条件下，在短时间（<1h/d；<200h/y)内，热量表运行的极
限流量。 3.16
累积流量 totalvolume 流经热量表水的体积或质量的总和。
3.17
温度上限 thehighesttemperature 在热量表准确度不超过误差限时，水允许达到的最高温度。
3.18
温度下限thelowesttemperature 在热量表准确度不超过误差限时，水允许达到的最低温度。
3.19
最大允许工作压力 maximumadmissibleworkingpressure 在温度上限持续工作时，热量表所能承受的最大工作压力。
3.20
允许压力损失 admissiblepressureloss 在常用流量时，水流经热量表的压力损失的限定值。
3.21
最大计量热功率maximumthermalpower 在热量表准确度不超过误差限时，计量热功率可能达到的最大值。
4技术特性
4.1 1热量测量 4.1.1热量测量方法
热量的测量可采用熔差法或热系数法。 4.1.2炝差法
水流经安装在热交换系统中的整体式热量表或组合式热量表时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度信号，以及水流经的时间，通过计算器计算并显示该系统所释放或吸收的热量。系统释放或吸收的热量按式(1)计算：
Jqm×h×d= d
(1)
Q=
..
J:
式中： Q qm 流经热量表的水的质量流量，单位为千克每小时（kg/h）；
系统释放或吸收的热量，单位为焦（J）；
流经热量表的水的体积流量，单位为立方米每小时（m"/h)；流经热量表的水的密度，单位为千克每立方米（kg/m°）；
qv p Ah 在热交换系统供水和回水温度下的水的熔值差，单位为焦每千克（J/kg）；
1
时间，单位为小时（h）。
t
3 GB/T32224—2015
4.1.3热系数法
水流经在热交换系统中安装整体式热量表或组合式热量表时，根据配对温度传感器给出的供、回水温差信号，以及流量传感器给出的水的累积流量（体积），通过计算器计算并显示该系统释放或吸收的热量。系统释放或吸收的热量按式(2)和式(3)计算：
Q=
(2)
h
=P
........(3)
式中： V一—流经热量表的水的体积，单位为立方米（m"）； △9一—在热交换系统供水和回水的温差，单位为开(K)； k—热系数，单位为焦每立方米开(J/m·K)。
4.1.4密度和恰的取值
式(1)和式（3)中的密度和恰值应按附录A选取。当温度为非整数时，密度和恰值应进行插值修正。 4.2结构和材料 4.2.1热量表的结构
热量表由流量传感器、配对温度传感器和计算器构成。热量表进水口宜安装过滤装置。 4.2.2流量传感器的结构和材料
流量传感器应根据温度、压力等使用条件，选用适合的结构形式和材料，并应具有足够的机械强度和耐蚀性。
4.2.3温度传感器的结构和材料 4.2.3.1温度测量宜采用配对铂电阻温度传感器，其结构和安装应符合附录B的规定。 4.2.3.2温度传感器与管路采用螺纹连接时，螺纹规格应符合附录B的规定。 4.2.3.3温度传感器的绝缘性能应符合JB/T8622—1997的规定。 4.3流量 4.3.1 热量表的常用流量应符合表1的规定。 4.3.2常用流量与最小流量之比应为25、50、100、250。常用流量小于或等于10m/h的热量表，常用流量与最小流量之比不应小于50。 4.3.3最大流量和常用流量之比不应小于2。 4.4温差
热量表的最大温差与最小温差之比不应小于10。最小温差应为1K、2K、3K；冷量表的最小温差不应大于2K。 4.5连接尺寸和方式 4.5.1流量传感器的接口尺寸和螺纹连接方式可按表1、表2和图1的规定执行。
4 GB/T32224—2015
4.5.2 2工作压力大于1.6MPa或公称直径大于DN40的热量表，应采用法兰连接，其法兰规格应符合 GB/T9113或GB/T17241.6的规定。
表 1 常用流量及流量传感器连接尺寸和方式
选择3
选择2
选择1
常用流量Q+
公称直径 螺纹 表长 公称直径 螺纹 表长 公称直径 螺纹 表长
m° /h
连接 mm mm 连接 mm mm 连接 mm
mm 15 15 15
B CfB OTB GB 165 20 G1B 130
CTB cfB CAB
G1 B 190 G 1 B 190
130 130 130
20 20 20
110
15 15 15
0.3
110 110
0.6 1.0
190
G 1 B
CAR
15
15
110
1.5
190
4
1三B 160
25 G1
G1 B 190
G1 B 130
20
2.5
20
260 130
4
B 260
25 G1元 B
01T8
25 G 1
25
160
3.5 6 10 15 25 40 60 100 150 250 400 600 1 000
4
32 G 1 2 180 32 G 1 - AB
G1IB 260
25 一 50 一 80 100 - -
260
?
4 一 -
G 2 B 300
G 2 B 200
40 50 65 80
40 50 65 80 100 125 150 200 250 300 400
一 270 一 300
300 300 350 350 350 500 500 600 800 800
200 200 225 250 100 250 125
一一
一一
一一一
-
360 - - - - -
一 - 一 -
-
150 200 250 300
300 350 400 450 500 600 400
- 一
- -
一
-
一
-
- -
-
一
-
表2 流量传感器螺纹接口尺寸
螺纹长度/mm
接口螺纹
bain 12 14 16 18 20
α min 10 12 12 13 13
cB G 1 B 1T8
6140
G 2 B
