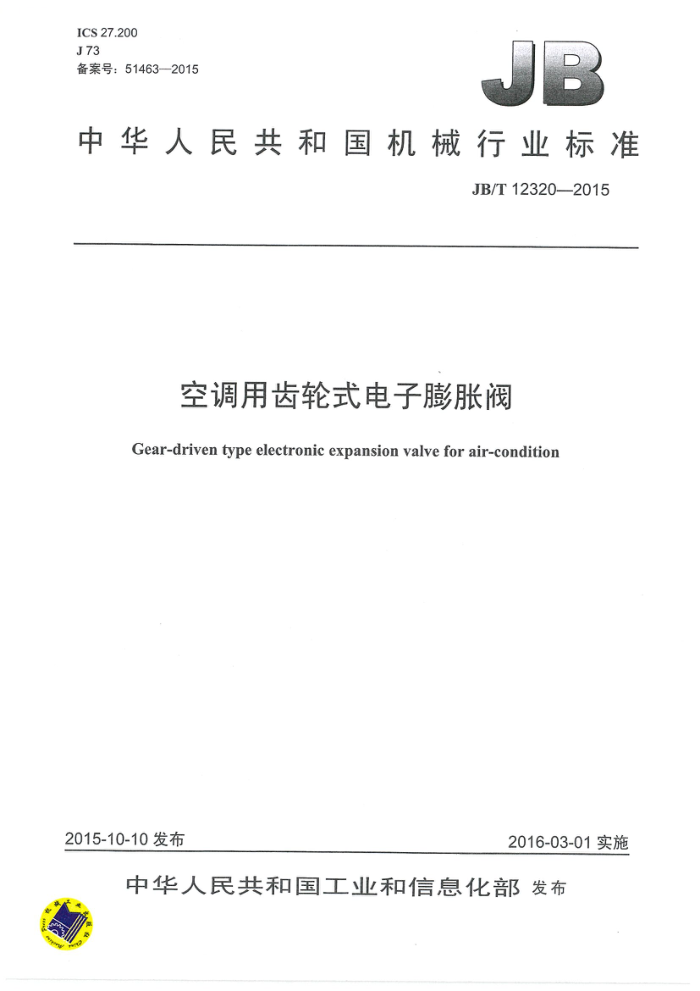

ICS 27.200 J73 备案号：514632015
中华人民共和国机械行业标准
JB/T12320—2015
空调用齿轮式电子膨胀阀
Gear-driven type electronic expansion valve for air-condition
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12320—2015
目 次
前言. 1范围.
III
规范性引用文件 3术语和定义
2
型号和基本参数 4.1型号.. 4.2 基本参数 5要求. 5.1 形状和尺寸 5.2 外观... 5.3 流量特性 5.4 泄漏量 5.5 最大动作压差 5.6 气密性， 5.7 噪声. 5.8 线圈温度 5.9 耐低温， 5.10 耐高温.. 5.11 耐温度变化.. 5.12 耐振动... 5.13 耐腐蚀 5.14 寿命. 5.15 液压强度 5.16 破坏强度. 5.17 疲劳耐久， 5.18 绝缘电阻. 5.19 电气强度.. 5.20 恒定湿热.. 5.21 引线拉力.. 6试验 6.1环境条件和仪器仪表 6.2试验方法 7检验规则. 7.1检验分类. 7.2抽样与判别 8标志、包装、运输和贮存 8..1标志.. 8.2 包装
4
N
4
11
....12
12 13 JB/T12320—2015
.13 .14 .14
8.3运输和贮存附录A（资料性附录） 膨胀阀的型号表示方法与进出口连接管尺寸参数 A.1型号表示方法.. A.2 连接管尺寸参数
2
图1流量特性试验装置图2 最大动作压差试验装置图3 气密性水检漏试验装置图 4 气密性氢检漏试验装置图5 寿命试验装置. 图6 液压强度试验装置表 1 最高工作压力表2 泄漏量表3 最大动作压差表4 试验压力，表 5 线圈温度.. 表6 仪器仪表及其准确度，表7 出厂检验项目和要求表8型式检验项目试验顺序、样本及分组表A.1膨胀阀进出口连接管尺寸参数..
10
12
II JB/T12320—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准起草单位：浙江三花股份有限公司、合肥通用机械研究院、青岛海信日立空调系统有限公司、
合肥通用机电产品检测院有限公司，合肥通用环境控制技术有限责任公司。
标准主要起草人：陈雨忠、舒小辉、董菊珍、钟瑜、张伟、孟建军、张晋。 本标准为首次发布。
III JB/T12320—2015
空调用齿轮式电子膨胀阀
1范围
本标准规定了空调用齿轮式电子膨胀阀（以下简称膨胀阀）的术语和定义、型号和基本参数、要求、 试验、检验规则以及标志、包装、运输和贮存。
本标准适用于阀口通径不大于8mm，以R22、R410A、R32等为制冷剂的空调用齿轮式电子膨胀阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1 电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T 2423.3 电工电子产品环境试验 第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T 2423.17 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22 环境试验第2部分：试验方法试验N：温度变化 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
3术语和定义
下列术语和定义适用于本文件。
3.1
齿轮式电子膨胀阀gear-driven type electronic expansion valve 通过微处理器的控制，驱动步进电动机，带动齿轮减速机构运动，并通过螺纹副等的传递，使阀针
上升或下降，从而改变阀口流通面积的膨胀阀。 3.2
泄漏量valveleakage 在规定的条件下，膨胀阀关闭时，介质通过阀口密封副的流量。
3.3
流量特性airflowcharacteristic 流过膨胀阀的流量与输入步进电动机的脉冲数之关系。
3.4
全开脉冲数fullstrokepulses 膨胀阀从全闭到全开，所需输入步进电动机的脉冲数。
3.5
通电率energizationrate 把通电时间和停止时间作为一个周期，在这一个周期内通电时间所占的比例。通过公式可以计算出
1 JB/T12320—2015
通电率：通电率=通电时间/（通电时间+停止时间）X100%。
4 型号和基本参数
4.1型号
膨胀阀的型号表示方法参见附录A。 4.2 基本参数 4.2.1 连接管尺寸参见附录A 4.2.2 适用环境温度：-30℃~60℃（通电率50%以下）。 4.2.3 适用流体温度； 30℃70@（通电率50%以下）。 4.2.4 适用环境湿度：9 95%RH 以 下。 4.2.5 正常工作时， 最高工作压力应按表1的规定。
表1最高工作压力
单位为兆帕
彻冷剂
R32. 4.5
410
最工作压力 4.2.6 冷剂 流动方向： 4.2.7 页定电压、波形 4.2.8 电压波动：当电心 5要求 5.1形状和尺一
按图构 需双 义规定电压的 110% 内波动时
19
长阀应能正常工 E
膨胀阀质按经见定程序批准的图样及技术文件制造，形状和尺寸应符合图样的要求。 5.2外观
膨胀阀表面不应有影响使用的碰伤、变形等缺陷，标志应正确、清晰 5.3流量特性
膨胀阀流量特性曲线的形状和流量数值按图样 或供需双方的协议规定。 5.4泄漏量
膨胀阀阀口泄漏量应符合表2的规定。
表2泄漏量
阀口通径mm 泄漏量mL/min
≤3.2 ≤200
>3.2~≤6.4 ≤400
>6.4~≤8.0 ≤1000
5.5最大动作压差
在90%的额定电压、规定的励磁方式、励磁速度等条件下，膨胀阀能可靠动作的最大动作压差应符合表3的规定；有特殊要求时按图样或供需双方的协议规定。 2 JB/T123202015
表3最大动作压差
单位为兆帕 R32 3.7
制冷剂最大动作压差
R410A 3.6
R22 2.3
5.6 气密性
膨胀阀阀体在表4规定的气体压力下，放入水中1min，阀体表面应无气泡逸出；采用氨检漏时，阀体泄漏率应不大于2.83g/a。
表4试验压力
单位为兆帕
制冷剂试验压力
R22 3.0
R410A 4.4
R32 4.5
5.7噪声
膨胀阀运行噪声不应大于30dB（A）。 5.8 3线圈温度
膨胀阀线圈在规定的试验方法下，其温度不应大于表5的规定值。
表5线圈温度
单位为摄氏度
绝缘等级线圈温度
E ≤120
B ≤130
F ≤155
5.9耐低温
膨胀阀经耐低温试验后，应符合5.3、5.4、5.5、5.6、5.18、5.19的要求。 5.10耐高温
膨胀阀经耐高温试验后，应符合5.3、5.4、5.5、5.6、5.18、5.19的要求。 5.11耐温度变化
膨胀阀经耐温度变化试验后，应符合5.3、5.4、5.5、5.6、5.18、5.19的要求。 5.12耐振动
膨胀阀经耐振动试验后，应能正常工作；零部件应无松动，并符合5.3、5.5、5.6、5.18、5.19的要
求。 5.13耐腐蚀
膨胀阀经耐腐蚀试验后，应符合5.6、5.18、5.19的要求。 5.14寿命
经寿命试验后，膨胀阀应能正常工作，并符合5.3、5.4、5.5、5.6、5.18、5.19的要求。
3 JB/T12320—2015
5.15液压强度
膨胀阀经液压强度试验后，不应有外部渗漏及异常变形 5.16 6破坏强度
经破坏强度试验后，膨胀阀不应有开裂和破损现象。 5.17疲劳耐久
经疲劳耐久试验后，膨胀阀应符合5.6的要求。 5.18 绝缘电阻
膨胀阀线圈引线与阀体间的绝缘电阻不应小于100MQ。 5.19 电气强度
经电气强度试验时，膨胀阀应无击穿或闪络现象（整定漏电流5mA）。 5.20恒定湿热
经恒定湿热试验后，膨胀阀应符合5.18、5.19的要求。
5.21引线拉力
固定试样，经引线拉力试验后，引线无脱落，且线圈每相电阻应符合图样要求。
6试验
6.1环境条件和仪器仪表 6.1.1环境条件
试验环境条件应符合如下规定：
温度：23℃±5℃；气压：86kPa～106kPa; 湿度：不大于85%RH。
6.1.2 2仪器仪表
试验用仪器仪表及其准确度应符合表6的规定，仪器仪表应经校验合格并在有效期内。
表6仪器仪表及其准确度
名 称温度测量仪表压力测量仪表流量测量仪表气密性试验测量仪电压测量仪表
准确度
耐高、低温试验：±1℃ 线圈温度试验：±0.4℃
测量压力的±1.0% 测量流量的土3.0%
最低可检测漏率<1×10°mbar·L/s
测量显示值的土5.0%
