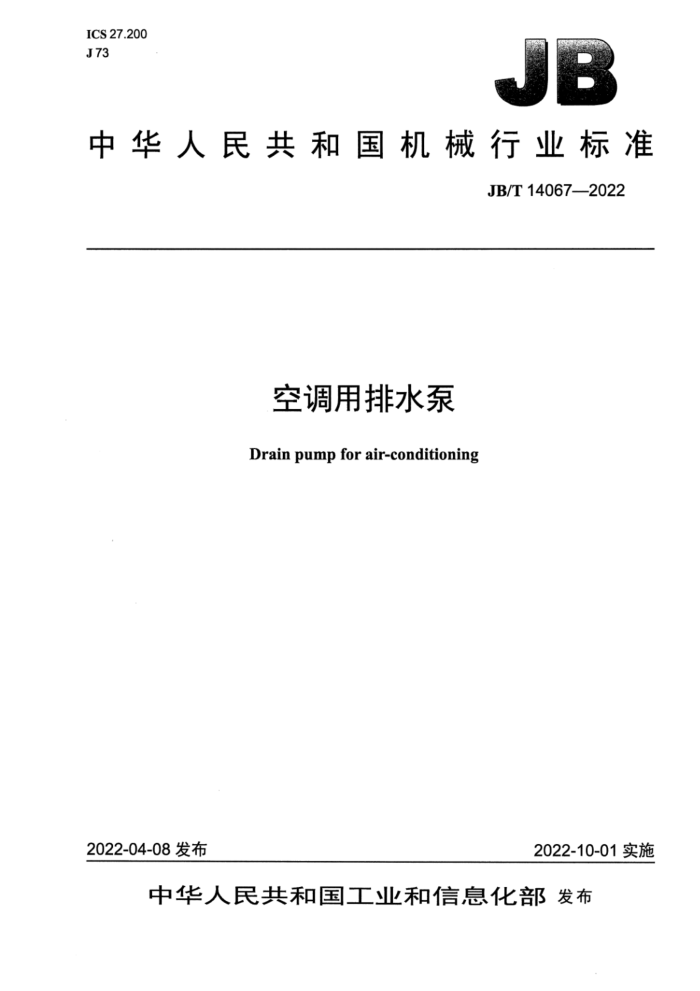

中华人民共和国机械行业标准
JB/T140672022
空调用排水泵 Drain pump for air-conditioning
2022-04-08发布
2022-10-01实施 目 次
前言， 1范围. 2规范性引用文件 3术语和定义 4型号和基本参数 4..型... 4.2基本参数 4.3使用条件... 5技术要求.. 5.1 尺寸.. 5.2 外观. 5.3 体积流量. 5.4 输入功率. 5.5 噪声.. 5.6 振动 5.7 绝缘电阻 5.8 电气强度.. 5.9 低压起动. 5.10 温升. 5.11 可排水极限水位 5.12 堵转性能. 5.13 连续耐久性. 5.14 断续耐久性. 5.15 耐冲击. 5.16 耐振动.. 5.17 耐湿热. 5.18 耐高温. 5.19 耐低温 5.20 耐温度变化. 5.21 耐腐蚀. 5.22 耐跌落... 5.23 倍压通电. 5.24 电磁兼容. 5.25 防护等级. 6试验方法 6.1环境条件和测量设备要求
II
eEEe
100810000100101
.E..
一
...
.
电E
+
0
0
F1
L
L
广 12 12 .12 12 13 13 .13 14 14 .14 15
7.1出厂检验。 7.2型式检验 8标志、包装、运输和贮存 8.1标志 8.2包装. 8.3运输.. 8.4贮存附录A（资料性附录）排水泵的型号编制规则 A.1 型号编制规则， A.2 型号示例... 附录B （资料性附录）型式检验项目试样分组及试验顺序
图1 体积流量测试装置. 图2 空载噪声试验装置. 图3 负载噪声试验装置. 图4 空载振动试验装置.. 图5 负载振动试验装置.
8
8
表1 基本参数. 表2 噪声限值（声压级）表3测量设备准确度等级要求，表4试验电压.. 表5出厂检验项目和要求. 表B.1型式检验项目试样分组及试验顺序
二
ai
12 15 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：浙江三花制冷集团有限公司、合肥通用机电产品检测院有限公司、合肥通用
环境控制技术有限责任公司。
本标准参加起草单位：绍兴上风电机科技有限公司。 本标准主要起草人：陈雨忠、王丽岩、陈新强、赵盼盼、尹洁、高启明、刘福来。 本标准为首次发布。 空调用排水泵
1范围
本标准规定了空调用排水泵（以下简称排水泵）的术语和定义、型号、基本参数、技术要求、试验方法、检验规则以及标志，包装运输和贮存。
本标准适用于在多联机、冷水机组等类似用途的空调系统上使用的额定扬程不大于1.2m的排水泵。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5·环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10 环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17E 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22 环境试验第2部分：试验方法试验N：温度变化 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL》检索的逐批检验抽样计划 GB/T42085 外壳防护等级（IP代码） GB4343.1 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB4343.2 家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度 GB/T4857.5包装运输包装件跌落试验方法 GB/T9254信息技术设备的无线电骚扰限值和测量方法 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T18149一2017离心泵、混流泵和轴流泵水力性能试验规范精密级 JB/T4330制冷和空调设备噪声的测定
3术语和定义
下列术语和定义适用于本文件。
3.1
排水泵drainpump 3.2
额定工作状态 rated working condition 排水泵在额定电压、频率，额定扬程、水位条件下工作的状态。
3.3
额定体积流量ratedvolumeflow 常温、常压下，排水泵在额定工作状态下运转时，单位时间内从出水口排出的水量。
3.4
水位 water level 排水泵排水状态下，进水口到水面的距离（见图1），即进水口没入水面的深度。
3.5
扬程pumptotalhead 排水泵排水状态下，水面到排水管最高位置管中心处的垂直距离（见图1）。
通气孔
排水管
刮
排水泵、
进水口水面水槽
出水口
P
单向阀(可省略）
容
图1体积流量测试装置
3.6
额定扬程ratedpumptotalhead 排水泵能满足额定体积流量要求的安全扬程。
3.7
可排水极限水位 minimumwaterlewel 在额定电压的下限值、额定频率、规定扬程条件下，排水泵可排水的最低水位。
4型号和基本参数
4.1型号 4.2基本参数
排水泵的基本参数见表1。
表1基本参数
参照型号 额定扬程 额定体积流量 水位 额定电压 额定频率 输入功率“
mL/min
V
Hz
W ≤10.8/9.6 ≤12.0/10.8 ≤3.2 ≤4.5
mm 700 1200 700 1 200
mm
PSB-7 (A)
AC100~AC120
AC200. AC220~AC240
200 300 400
50/60
PSB-12 (A)
10
PSB-7 (B) PSB-12 (B)
DC12. DC13
：型号的含义参见附录A。 应优先选用本表规定的数值，其他规格可参考。允许使用的电压范围还包括：交流为额定电压的85%～110%，
直流为额定电压的95%～110% 输入功率：交流输入功率分别对应相应的额定频率。
4.3使用条件
排水泵的使用条件如下： a）适用介质：水，温度为0℃～50℃（无水冻结）： b）使用场所环境温度：0℃～50℃（无水冻结）； c）使用场所大气压力：86kPa～106kPa； d）环境相对湿度：≤95%： e）安装状态：进水口朝下，倾斜角度小于10°。
5技术要求
5.1尺寸
排水泵应按经规定程序批准的图样和技术文件制造，尺寸应符合图样的要求。 5.2外观
排水泵的外观应符合以下规定：
铭牌标志正确、清晰，经久耐用；一表面清洁、光滑，色泽均匀，无裂纹、气泡和缩孔等缺陷；端子无氧化、锈迹；一连接线表面字体清晰，绝缘层无压痕、破损、污浊等：端子和导线结合牢固，无脱落、松动。
5.3体积流量
排水泵在额定电压下实测体积流量应不低于表1规定的额定体积流量：排水泵在额定电压下限值下实测的体积流量应不低于表1规定的额定体积流量的90%。
