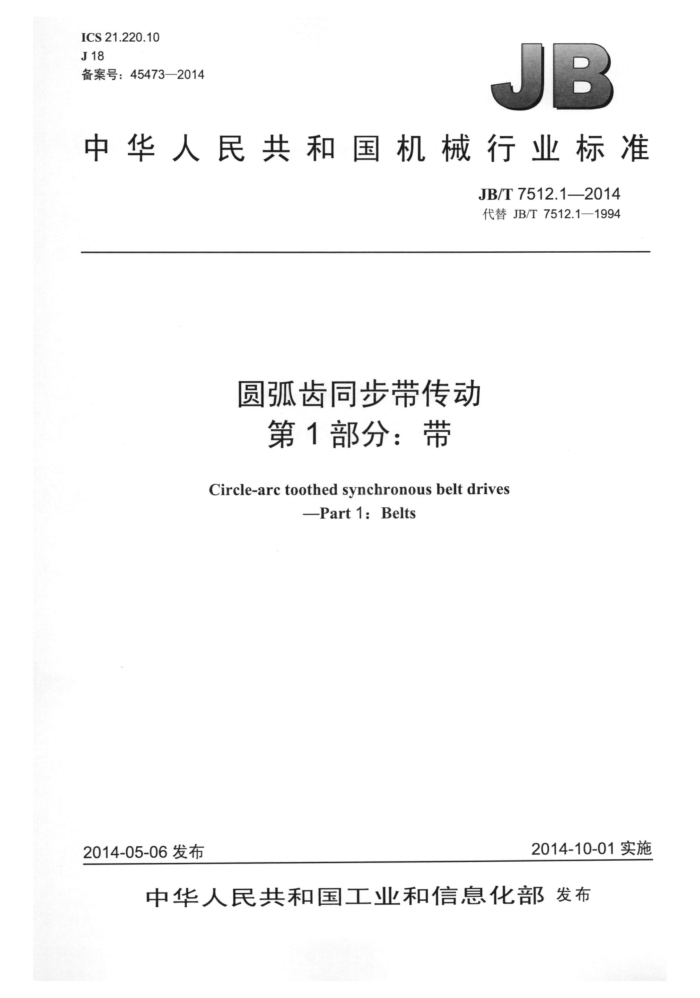

ICS21.220.10 J18 备案号：45473—2014
JB
中华人民共和国机械行业标准
JB/T7512.1—2014 代替JB/T7512.1—1994
圆弧齿同步带传动
第1部分：带 Circle-arc toothed synchronous belt drives
Part 1: Belts
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T7512.1—2014
次
目
前言
范围规范性引用文件型号及标记.
2
3
3.1 型号 3.2 标记... 4尺寸. 4.1 带齿. 4.2 带宽和极限偏差 4.3 带长及极限偏差. 5带长测量. 5.1 测量装置 5.2 测量程序 6 带的物理性能要求图 1 齿型图2 测量装置简图图3 带齿与轮齿间表 1 带齿尺寸
专
带宽和极限偏差
表
表 3M圆弧齿同步带标表 5M圆弧齿同步带标准表5 8M圆弧齿同步带标准表6 14M圆弧齿同步带标准表 20M圆弧齿同步带标准节线长系列
节线长极限偏
表8 表9 测量
电
表10 带的测量 JB/T7512.1—2014
前言
JB/T7512《圆弧齿同步带传动》分为三个部分：
一第1部分：带；一第2部分：带轮；
一
一第3部分：设计方法。 本部分为JB/T7512的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T7512.1—1994《圆弧齿同步带传动带》，与JB/T7512.1—1994相比主要技术变化
-
如下：
增加了双面齿同步带（见第3章）；一增加了带长测量（见第5章）；一增加了带的物理性能要求（见第6章）；修改了齿根圆角半径和齿形角（见表1）；修改了带宽极限偏差（见表2）；删除了带的标准节线长系列列表中的长度代号（1994年版的表4表8）；删除了节线长度极限偏差表中的中心距极限偏差（1994年版的表9）。
一
本部分由中国机械工业联合会提出。 本部分由全国带轮与带标准化技术委员会（SAC/TC428）归口。 本部分起草单位：宁波凯驰胶带有限公司、机械科学研究总院、中机生产力促进中心、宁波贝递同
步带有限公司、浙江三星胶带有限公司、宁波裕江特种胶带有限公司、宁波丰茂远东橡胶有限公司。
本部分主要起草人：胡志洪、应建丽、秦书安、周鹏、胡惠芳、陈孝斌、俞旭明、冯建斌。 本部分所代替标准的历次版本发布情况为：
JB/T7512.1—1994。
II JB/T7512.1—2014
圆弧齿同步带传动 第1部分：带
1 范围
JB/T7512的本部分规定了圆弧齿同步带传动中带的型号及标记、尺寸和带长测量方法。 本部分适用于一般传动用圆弧齿同步带传动。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13487一般传动用同步带 3型号及标记
3.1型号
圆弧齿同步带按节距分为3M、5M、8M、14M和20M五种型号；按带齿分布情况分为单面齿和双面齿同步带。双面齿同步带根据齿的相对位置又分为对称和交错双面齿同步带，对称双面齿同步带型式代号为DA，交错双面齿同步带型式代号为DB。 3.2标记
带的标记由带节线长、型号和带宽组成，双面齿同步带还应在前面加型式代号DA或DB。 示例： 1120 8M - 30
-
带宽（带宽为30mm）型号（带齿节距为8mm）节线长（节线长为1120mm）
8M 30
DA 1120
带宽（带宽为30mm）型号（带齿节距为8mm）节线长（节线长为1120mm）双面齿带型式代号（对称式）
4尺寸
4.1带齿
带齿齿型如图1所示，带齿尺寸见表1。
1 JB/T7512.1—2014
b)对称双面齿同步带(DA型)
a)单面齿同步带
2B
c)交错双面齿同步带(DB型)
图 1 齿型表 1 带齿尺寸齿根 rr 0.30
单位为毫米
圆角半径 圆角半径 齿根厚 齿形角 (单面) 带高
齿顶
带高 (双面) hd 3.2 5.3 8.1 14.8
节距 Pb 3 5 8
节线差 4 0.381 0.572 0.686 1.397 2.159
齿高 ht 1.22 2.06 3.38 6.02 8.40
型号
2β ~14°
S
hs 2.4 3.8 6.0 10.0 13.2
ra 0.87 1.49 2.46 4.50 6.50
3M 5M 8M 14M 14 20M
1.78 3.05 ~14° 5.15 ~14°
0.41 0.76 1.35 2.03
~14° ~14°
9.40 14
20
4.2 带宽和极限偏差
带宽和极限偏差见表2。
表2带宽和极限偏差
单位为毫米
带宽极限偏差 840 带宽 bs 6 9 15
型号
L,≤840 ±0.3 ±0.4 ±0.4
Lp>1680
±0.4 ±0.4 ±0.6
3M
±0.6 ±0.8
2 JB/T7512.1—2014
表 2 带宽和极限偏差 （续）
带宽极限偏差 840 带宽 bs 9 15 25 20 30 50 85 40 55 85 115 170 115 170 230 290 340
型号
L,≤840 ±0.4 ±0.4
L,>1 680 ±0.6 ±0.8
±0.4 ±0.6
5M
±0.6 ± 1.0 ±1.5 ±0.8 ±1.0 ±1.2 ±1.5
±0.8 ± 1.2 ±1.5 ±0.8 ± 1.2 ± 1.2 ± 1.5
± 0.8 ± 1.2 ±2.0 ± 1.2 ±1.2 ± 1.5 ±1.8
8M
14M
±1.8
±1.8
±2.2
20M
±4.8
注: Lp— 节线长。 带长及极限偏差
4.3
带长以节线长表示， 单面齿同步带节线长与双面齿同步带节线长相同，带的标准节线长系列见表 3～表7。单面齿同步带节线长极限偏差见表8，双面齿同步带节线长正偏差为单面齿同步带正偏差的 1.5倍，负偏差为单面齿同步带负偏差的2倍。
表 3 33M圆弧齿同步带标准节线长系列
节线长Lp /mm 120 144 150 177 192 201 207 225
节线长Lp /mm 252 264 276 300 339 384 420 459
节线长Lp /mm 486 501 537 564 633 750 936 1 800
齿数 40 48 50 59 64 67 69 75
齿数 84 88 92 100 113 128 140 153
齿数 162 167 179 188 211 250 312 600
3 JB/T7512.12014
表45M圆弧齿同步带标准节线长系列
节线长Lp /mm 295 300 320 350 375 400 420 450 475 500 520 550 560 565 600 615
节线长Lp /mm 635 645 670 695 710 740 830 845 860 870 890 900 920 930 940 950
节线长Lp /mm 975 1 000 1 025 1 050 1 125 1 145 1270 1 295 1 350 1 380 1 420 1 595 1 800 1 870 2 350 -
齿数 59 60 64 70 75 80 84 90 95 100 104 110 112 113 120 123
齿数 127 129 134 139 142 148 166 169 172 174 178 180 184 186 188 190
齿数 195 200 205 210 225 229 254 259 270 276 284 319 360 374 470 -
表5 8M圆弧齿同步带标准节线长系列
节线长Lp /mm 416 424 480 560 600 640 720 760 800 840 856 880 920 960
节线长Lp /mm 1 000 1 040 1 056 1 080 1120 1 200 1 248 1 280 1 392 1 400 1 424 1 440 1 600 1.760
节线长Lp /mm 1 800 2 000 2 240 2 272 2 400 2 600 2.800 3 048 3 200 3 280 3 600 4 400 一一
齿数 52 53 60 70 75 80 90 95 100 105 107 110 115 120
齿数 125 130 132 135 140 150 156 160 174 175 178 180 200 220
齿数 225 250 280 284 300 325 350 381 400 410 450 550 -
-
4 JB/T7512.1—2014
表6 14M圆弧齿同步带标准节线长系列
节线长Lp /mm 2 100 2 198 2 310 2 450 2.590 2 800 3 150 3 360
节线长Lp /mm 966 1 196 1 400 1 540 1610 1 778 1 890 2 002
节线长Lp /mm 3 500 3 850 4 326 4 578 4.956 5 320 - 一
齿数 69 85 100 110 115 127 135 143
齿数 150 157 165 175 185 200 225 240
齿数 250 275 309 327 354 380 一 -
表 7 20M圆弧齿同步带标准节线长系列
节线长Lp /mm 5 800 6 000 6 200 6 400 6 600
节线长L, /mm 4 600 5 000 5 200 5 400 5 600
节线长Lp /mm 2 000 2 500 3 400 3 800 4 200
齿数 100 125 170 190 210
齿数 230 250 260 270 280
齿数 290 300 310 320 330
表8 单面齿同步带节线长极限偏差
单位为毫米
节线长 Lp L,≤254 254 节线长 Lp
节线长极限偏差
节线长极限偏差
±0.40 ±0.46 ±0.50 ±0.60 ±0.66 ±0.76 ±0.82 ±0.86 ±0.92 ±0.96 ±1.02 ± 1.06 ± 1.12 ±1.16
3 320 ±1.22 ±1.28 ± 1.32 ±1.38 ±1.42 ±1.46 ±1.52 ±1.58 ±1.64 ±1.70 ±1.76 ±1.82 ±1.88 ±1.94
5
