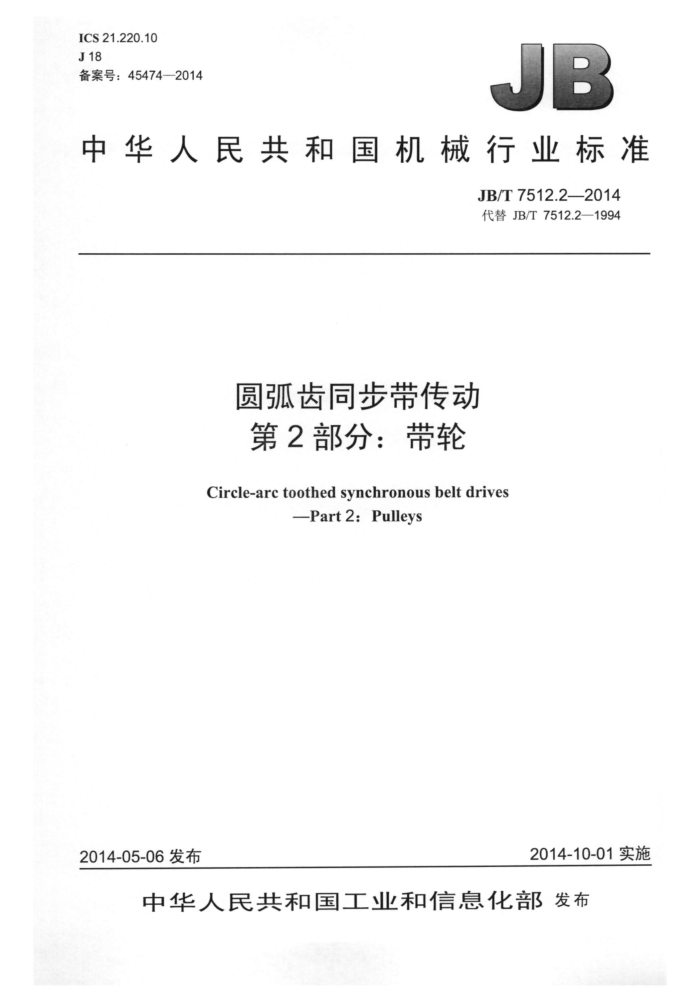

ICS 21.220.10 J18 备案号：45474—2014
B
中华人民共和国机械行业标准
JB/T7512.22014 代替JB/T7512.2—1994
圆弧齿同步带传动第2部分：带轮
Circle-arc toothed synchronous belt drives
-Part2:Pulleys
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T7512.2—2014
次
目
前言范围 2规范性引用文件 3型号及标记. 3.1型号 3.2标记. 4轮齿尺寸. 4.1 轮槽尺寸 4.2 节距允许偏差 5带轮尺寸 5.1 轮宽... 5.2 带轮直径.
n
5.3 带轮最少许用齿数 5.4 带轮挡圈尺寸 6带轮几何公差 6.1 圆柱度， 6.2 圆跳动 6.3 平行度
带轮材质、 表面粗糙度及图1 轮槽形状图2 轮宽图3 带轮挡圈图4 带轮几何公表1 轮槽尺寸及极限偏表
7
节距允许偏美
表 轮宽尺寸表4 3 营轮直径基本尺、
百
S
表6 表表8 表9 带轮外径极限偏表10 轮最少许用齿数表 11 带轮挡圈尺寸表 12 带车 轮圆 柱度公表 13 径向圆跳动公差表14 轴向圆跳动公差表 15 平行度公
松百
ON
出
11 JB/T7512.2—2014
前言
JB/T7512《圆弧齿同步带传动》分为三个部分：
第1部分：带；第2部分：带轮；
一第3部分：设计方法。 本部分为JB/T7512的第2部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替JB/T7512.2—1994《圆弧齿同步带传动带轮》，与JB/T7512.2—1994相比主要技术变
化如下：
增加了轮槽尺寸的极限偏差（见表1）；一增加了单边挡圈轮宽示意图（见图2）；一修改了轮宽尺寸（见表3）； —修改了带轮挡圈尺寸（见图3）；
修改了带轮几何公差标注（见图4）；删除了带轮的齿数、节径和外径图示关系（1994年版的图3）。
本部分由中国机械工业联合会提出。 本部分由全国带轮与带标准化技术委员会（SAC/TC428）归口。 本部分起草单位：宁波贝递同步带有限公司、中机生产力促进中心、无锡市同步带轮厂、宁波凯驰
胶带有限公司、宁波裕江特种胶带有限公司、宁波丰茂远东橡胶有限公司。
本部分主要起草人：陆国平、胡惠芳、周玉杰、冯晓平、应建丽、俞旭明、王军成。 本部分所代替标准的历次版本发布情况为：
JB/T7512.2—1994。
II JB/T7512.2—2014
圆弧齿同步带传动第2部分：带轮
1范围
JB/T7512的本部分规定了圆弧齿同步带传动中带轮的型号及标记、轮齿尺寸、带轮尺寸和带轮几何公差。
本部分适用于一般传动用圆弧齿同步带传动。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11357带轮的材质、表面粗糙度及平衡 3型号及标记 3.1型号
带轮按节距分为3M、5M、8M、14M和20M五种型号。 3.2标记
带轮的标记由带轮代号P、齿槽数、型号、轮宽组成。 示例：齿槽数50、5M型、轮宽40mm的带轮标记为： 50-5M- 40
轮宽型号齿槽数带轮代号
4轮齿尺寸
4.1轮槽尺寸
轮槽尺寸如图1和表1所示。
图1轮槽形状 JB/T7512.2—2014
表1轮槽尺寸及极限偏差底圆半径
单位为毫米
节距 Pb 3±0.03 5±0.03 2.16±0.05 1.56±0.05 0.48~0.52 8±0.04 3.54±0.05 2.57±0.05 0.78~0.84 5.35±0.10
齿槽深 hg 1.28±0.05 0.91±0.05 0.26~0.35 1.90±0.05 0.762 ~14°
齿槽顶宽 两倍节顶距 齿槽角 br
齿顶圆角半径
型号 3M 5M 8M 14M 14±0.04 6.20±0.07 4.65±0.08 1.36~1.50 9.80±0.13 2.794 ~14° 20M 20±0.05 8.60±0.09 6.84±0.13 1.95~2.25 14.80±0.18 4.320 ~14° 4.2 节距允许偏差
R
28
rt
2§
1.144 1.372
~14° ~14°
3.25±0.05
带轮相邻齿间的节距允许偏差及90°弧内的节距累计允许偏差见表2。
表2节距允许偏差
单位为毫米
带轮外径
节距允许偏差
do do≤25.40
90°弧内累积
任意两相邻齿
0.05 0.08 0.10 0.13 0.15 0.18 0.20
25.40 0.03
do>508.00
5 带轮尺寸
5.1轮宽
带轮基本宽度及最小允许实际轮宽如图2和表3所示。有挡圈带轮包括单、双边挡圈带轮。当传动中带轮平行性得到足够控制时，无挡圈带轮最小轮宽可以减小，但不得小于有挡圈带轮的最小轮宽。 5.2带轮直径
带轮直径基本尺寸见表4～表8，外径的极限偏差见表9。带轮外径计算公式：do=d-28，节顶距8值见表1，d.与d如图1所示。
b)单边挡圈带轮图2轮宽
a)无挡圈带轮
c)双边挡圈带轮
2 JB/T7512.2—2014
表3轮宽尺寸
单位为毫米
最小允许实际轮宽
型号
带轮基本宽度
双边挡圈
无挡圈或单边挡圈
br 8 11 17 11 17 27 22 32 53 89 42 58 89 120 175 120 175 235 300 350
br 11 14 20 15 21 31 30 40 60 96 55 70 101 131 186 134 189 251 311 361
6 9 15 9 15 25 20 30 50 85 40 55 85 115 170 115 170 230 290 340
3M
5M
8M
14M
20M
表4 3M带轮直径基本尺寸
单位为毫米节径 外径 d
d do 齿数 节径 外径 10 9.55 8.79 23 21.96 21.20 36 34.38 33.62 49 46.79 46.03 11 10.50 9.74 24 22.92 22.16 37 35.33 34.57 50 47.75 46.99 12 11.46 10.70 25 23.87 23.11 38 36.29 35.53 51 48.70 47.94 13 12.41 11.65 26 24.83 24.07 39 37.24 36.48 52 49.66 48.90 14 13.37 12.61 27 25.78 25.02 40 38.20 37.44 53 50.61 49.85 15 14.32 13.56 28 26.74 25.98 41 39.15 38.39 54 51.57 50.81 17 16.23 15.47 30 28.65 27.89 43 41.06 40.30 56 53.48 52.72 18 17.19 16.43 31 29.60 28.84 44 42.02 41.26 57 54.43 53.67 19 18.14 17.38 32 30.56 29.80 45 42.97 42.21 58 55.39 54.63 20 19.10 18.34 33 31.51 30.75 46 43.93 43.17 59 56.34 55.58 21 20.05 19.29 34 32.47 31.71 47 44.88 44.12 60 57.30 56.54 22 21.01 20.25 35 33.42 32.66 48 45.84 45.08 61 58.25 57.49
节径 外径
节径 外径 d
齿数
齿数
齿数
d
do
do
do
16 15.28 14.52 29 27.69 26.93 42 40.11 39.35 55 52.52 51.76
3 JB/T7512.2—2014
表43M带轮直径基本尺寸（续）
齿数 节径 外径 齿数 节径 外径 齿数 节径 外径 齿数
节径 外径
d
do
do
do
d
d
do
d
62 59.21 58.45 85 81.17 80.41 108 103.13 102.37 131 125.10 124.34 63 60.16 59.40 86 82.12 81.36 109 104.09 103.33 132 126.05 125.29 64 61.12 60.36 87 83.08 82.32 110 105.04 104.28 133 127.01 126.25 65 62.07 61.31 88 84.03 83.27 111 106.00 105.24 134 127.96 127.20 66 63.03 62.27 89 84.99 84.23 112 106.95 106.19 135 128.92 128.16 67 63.98 63.22 90 85.94 85.18 113 107.91 107.15 136 129.87 129.11 68 64.94 64.18 91 86.90 86.14 114 108.86 108.10 137 130.83 130.07 69 65.89 65.13 92 87.85 87.09 115 109.82 109.06 138 131.78 131.02 70 66.84 66.08 93 88.81 88.05 116 110.77 110.01 139 132.73 131.97 71 67.80 67.04 94 89.76 89.00 117 111.73 110.97 140 133.69 132.93 72 68.75 67.99 95 90.72 89.96 118 112.68 111.92 141 134.64 133.88 73 69.71 68.95 96 91.67 90.91 119 113.64 112.88 142 135.60 134.84 74 70.66 69.90 97 92.63 91.87 120 114.59 113.83 143 136.55 135.79 75 71.62 70.86 98 93.58 92.82 121 115.55 114.79 144 137.51 136.75 76 72.57 71.81 99 94.54 93.78 122 116.50 115.74 145 138.46 137.70 77 73.53 72.77 100 95.49 94.73 123 117.46 116.70 146 139.42 138.66 78 74.48 73.72 101 96.45 95.69 124 118.41 117.65 147 140.37 139.61 79 75.44 74.68 102 97.40 96.64 125 119.37 118.61 148 141.33 140.57 80 76.39 75.63 103 98.36 97.60 126 120.32 119.56 149 142.28 141.52 81 77.35 76.59 104 99.31 98.55 127 121.28 120.52 150 143.24 142.48 82 78.30 77.54 105 100.27 99.51 128 122.23 121.47 83 79.26 78.50 106 101.22 100.46 129 123.19 122.43 84 80.21 79.45 107 102.18 101.42 130 124.14 123.38
表5 5M带轮直径基本尺寸节径 外径
单位为毫米
节径 外径 d
节径 外径 d
齿数 节径 外径
齿数
齿数
齿数
do
d
do
do
d
do
14 22.28 21.14 25 39.79 38.65 36 57.30 56.16 47 74.80 73.66 15 23.87 22.73 26 41.38 40.24 37 58.89 57.75 48 76.39 75.25 16 25.46 24.32 27 42.97 41.83 38 60.48 59.34 49 77.99 76.85 17 27.06 25.92 28 44.56 43.42 39 62.07 60.93 50 79.58 78.44 18 28.65 27.51 29 46.15 45.01 40 63.66 62.52 51 81.17 80.03 19 30.24 29.10 30 47.75 46.61 41 65.25 64.11 52 82.76 81.62 20 31.83 30.69 31 49.34 48.20 42 66.84 65.70 53 84.35 83.21 21 33.42 32.28 32 50.93 49.79 43 68.44 67.30 54 85.94 84.80 22 35.01 33.87 33 52.52 51.38 44 70.03 68.89 55 87.54
23 36.61 35.47 34 54.11 52.97 45 71.62 70.48 56 89.13 87.99 86.40 24 38.20 37.06 35 55.70 54.56 46 73.21 72.07 57 90.72 89.58
4 JB/T7512.22014
表55M带轮直径基本尺寸（续）
节径 外径 d
节径 外径 d
节径 外径 d
节径 外径 d
齿数
齿数
齿数
齿数
do
do
do
do
58 92.31 91.17 84 133.69 132.55 110 175.07 173.93 136 216.45 215.31 59 93.90 92.76 85 135.28 134.14 111 176.66 175.52 137 218.04 216.90
95.49 94.35 86 136.87 135.73 112 178.25 177.11 138 219.63 218.49 97.08 95.94 87 138.46 137.32 113 179.84 178.70 139 221.22 220.08
60 61 62 98.68 97.54
140.06 138.92 114 181.44 180.30 140 222.82 221.68
63 100.27 99.13 89 141.65 140.51 115 183.03 181.89 141 224.41 223.27 64 101.86 100.72 90 143.24 142.10 116 184.62 183.48 142 226.00 224.86
103.45 102.31 91 144.83 143.69 117 186.21 185.07 143 227.59 226.45 66 105.04 103.90 92 146.42 145.28 118 187.80 186.66 144 229.18 228.04 67 106.63 105.49 93 148.01 146.87 119 189.39 188.25 145 230.77 229.63 68 108.23 107.09 94 149.61 148.47 120 190.99 189.85 146 232.37 231.23 69 109.82 108.68 95 151.20 150.06 121 192.58 191.44 147 233.96 232.82 70 111.41 110.27 96 152.79 151.65 122 194.17 193.03 148 235.55 234.41 71 113.00 111.86 97 154.38 153.24 123 195.76 194.62 149 237.14 236.00 72 114.59 113.45 98 155.97 154.83 124 197.35 196.21 150 238.73 237.59 73 116.18 115.04 99 157.56 156.42 125 198.94 197.80 151 240.32 239.18 74 117.77 116.63 100 159.15 158.01 126 200.53 199.39 152 241.91 240.77 75 119.37 118.23 101 160.75 159.61 127 202.13 200.99 153 243.51 242.37 76 120.96 119.82 102 162.34 161.20 128 203.72 202.58 154 245.10 243.96 77 122.55 121.41 103 163.93 162.79 129 205.31 204.17 155 246.69 245.55 78 124.14 123.00 104 165.52 164.38 130 206.90 205.76 156 248.28 247.14 79 125.73 124.59 105 167.11 165.97 131 208.49 207.35 157 249.87 248.73 80 127.32 126.18 106 168.70 167.56 132 210.08 208.94 158 251.46 250.32 81 128.92 127.78 107 170.30 169.16 133 211.68 210.54 159 253.06 251.92 82 130.51 129.37 108 171.89 170.75 134 213.27 212.13 160 254.65 253.51 83 132.10 130.96 109 173.48 172.34 135 214.86 213.72
65
表6 8M带轮直径基本尺寸
单位为毫米
节径 外径
节径 外径
节径 外径 d
节径 外径
齿数
齿数
齿数
齿数
do
do
do
d
d
do
d
22 56.02 54.65 27 68.75 67.38 32 81.49 80.12 37 94.22 92.85 23 58.57 57.20 28 71.30 69.93 33 84.03 82.66 38 96.77 95.40 24 61.12 59.75 29 73.85 72.48 34 86.58 85.21 39 99.31 97.94 25 63.66 62.29 30 76.39 75.02 35 89.13 87.76 40 101.86 100.49 26 66.21 64.84 31 78.94 77.57 36 91.67 90.30 41 104.41 103.04
5
