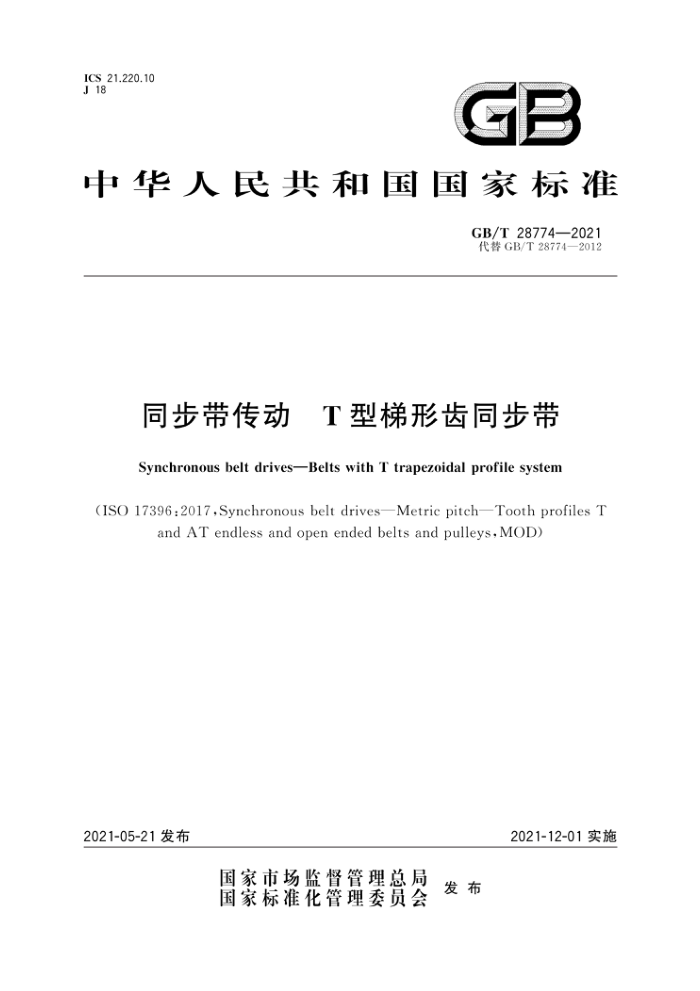

ICS 21.220.10 J 18
中华人民共和国国家标准
GB/T 28774—2021 代替GB/T 28774—2012
同步带传动 T型梯形齿同步带
Synchronous belt drives-Belts with T trapezoidal profile system
(ISO 17396:2017,Synchronous belt drives—Metric pitch—Tooth profiles T
and AT endless and open ended belts and pulleys,MOD)
2021-05-21 发布
2021-12-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 28774—2021
前創言
本标准按照GB/T 1.1一2009 给出的规则起草。 本标准代替GB/T 28774—2012《同步带传动米制节距梯形齿同步带》,与 GB/T 28774—2012
相比主要技术变化如下：
修改了带的标记示例（见4.2,2012年版的3.2)；增加了双面齿带高（见图1和见表1)；增加了接驳环形同步带、超长环形同步带、开口同步带带长极限偏差（见5.2.2、5.2.3和5.2.4）; 修改了测量带轮参数（见表5,2012 年版的表4）; 修改了中心距表示符号［见图2和式（1）,2012年版的图2和式（1)］; 增加了超长环形同步带和开口同步带带长测量（见6.2）；修改了带的测量力数据（见表6，2012年版的表5）。
一
本标准使用重新起草法修改采用ISO 17396:2017《同步带传动米制节距T 和 AT形齿环形和开口带与带轮》。
本标准与ISO 17396:2017相比在结构上有较多调整，附录 A中列出了本标准与ISO 17396:2017 的章条编号对照一览表。
本标准与 ISO 17396:2017 相比存在技术性差异,这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I)进行了标示,附录B中给出了相应技术性差异及其原因的一览表。
本标准还做了下列编辑性修改：
改变了标准名称,以便与我国现有标准协调一致。 本标准由中国机械工业联合会提出。 本标准由全国带轮与带标准化技术委员会（SAC/TC 428)归口。 本标准起草单位：宁波凯驰胶带有限公司、中机生产力促进中心、浙江丰茂科技股份有限公司、宁波
捷豹传动系统有限公司、金久龙实业有限公司、四川德恩精工科技股份有限公司。
本标准主要起草人：胡志洪、应建丽、秦书安、周鹏、王军成、冯建斌、张留杰、雷永志。 本标准所代替标准的历次版本发布情况为：
-GB/T 28774—2012
I GB/T 28774—2021
同步带传动 T型梯形齿同步带
1范围
本标准规定了T型梯形齿同步带（以下简称带)的型号及标记、尺寸、带长测量本标准适用于一般工业用同步带传动，与GB/T 28775一2021中规定相应型号配合使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6931.3带传动　术语第 3部分：同步带传动（GB/T 6931.3一2020，ISO 5288：2017，
MOD)
GB/T 28775　同步带传动T型梯形齿同步带轮(GB/T 28775—2021,ISO 17396:2017,MOD)
3术语和定义
GB/T 6931.3界定的以及下列术语和定义适用于本文件
3.1
接驳环形同步带 endless belts(not made from circular moulds) 截取一定长度开口同步带，用熔接或胶接方式制成的环形同步带。
3.2
超长环形同步带 very long endless belts 超过规定节线长（具体见表2)的环形同步带。
4型号及标记
4.1型号
T型梯形齿同步带按带齿节距分为T2.5、T5、T10、T20四种型号;按齿分布情况分为单面齿和双面齿
同步带。单面齿同步带为仅一面有齿的同步带。双面齿同步带为双面都有齿的同步带,根据齿的相对位置又分为对称齿和交错齿,对称齿双面同步带型式代号为DA,交错齿双面同步带型式代号为DB. 4.2标记
带的标记由带宽、型号和节线长组成。双面齿同步带，在带宽前面加字母DA或DB。开口同步带在节线长后面加字母M。接驳环形同步带,在节线长后面加字母V。
示例：单面齿同步带：50-T10-1400 双面齿同步带:DA50-T10-1400或DB50-T10-1400 开口同步带:25-T5-50000-M 接驳环形同步带：50-T10-5000-V
1 GB/T 28774—2021
５尺寸
5.1带齿
带齿尺寸见图1和表1。
P
3
a） 单面齿同步带
b) 对称双面齿同步带(DA型)
c） 交错双面齿同步(DB型)
图1带齿表 1 带齿尺寸
齿宽S 齿高ht 带高(单面)hs 带高(双面)hd 齿顶圆角 齿根圆角
节距Pb mm
型号
齿槽角2β
半径ra（min) 半径rr
mm
mm
mm
mm
mm 0.2 0.4 0.6 0.8
mm 0.2±0.1 0.4±0.1 0.6±0.1 0.8±0.1
T2.5 2.5 40°±2° 1.50±0.05 0.7±0.05 1.3±0.15
1.90 3.25 6.80 12.85
40°±2° 2.65±0.05 1.2±0.05 2.2±0.20
5.0
T5
T10 10.0 40°±2° 5.30±0.10 2.5±0.10 4.5±0.30 T20 20.0 40°±2° 10.15±0.15 5.0±0.15 8.0±0.45
注：h。值随厂家工艺变化而有所不同。
5.2 带长 5.2.1环形同步带带长极限偏差
(环形模具制造)带长极限偏差见表2。
2 GB/T 28774—2021
表 2 环形同步带（环形模具制造）带长极限偏差
单位为毫米
节线长Lp 3810 节线长Lp L,≤305 305 极限偏差 ±0.28 ±0.32 ±0.36 ±0.42 ±0.48 ±0.56 ±0.64 ±0.76 ±0.88 ±1.04 ±1.22 ±1.46 ±1.48
极限偏差 ±1.52 ±1.56 ±1.62 ±1.68 ± 1.74 ±1.80 ±1.86 ±1.92 ±1.98 ± 2.04 ± 2.10 ±2.16 ± 2.22
5.2.2 接驳环形同步带带长极限偏差
接驳环形同步带带长极限偏差见表3。
3接驳环形同步带带长的极限偏差
表3
节线长Lp／mm ≤2 120 2 120 极限偏差/（mm/m)
节线长Lp／mm 4 250 极限偏差／（mm/m）
Xa ±0.62 ±0.61 ±0.59 ±0.57 ±0.55 ±0.54 ±0.53
±0.52 ±0.51 ±0.50 ± 0.49 ±0.48 ±0.47 ±0.46 Ya
9 000 超长环形同形带带长极限偏差
0.2.3
带长极限偏差为士0.32mm/m。 开口同步带带长极限偏差
0.2.4
带长极限偏差为士0.8mm/m。
3 GB/T 28774—2021
5.3带宽
带宽及极限偏差见表4。
表4带宽及极限偏差
单位为毫米
带宽极限偏差节线长度 840 型号
带宽bs
L,≤840
Lp>1 680
4 6 10 6 10 16 25 16 25 32 50 32 50 75 100
-8:3
T2.5
T5
±0.3
±0.4
±0.4
T10
±0.4
±0.4
±0.5
T20
±0.8
±1.0
6 带长测量
6.1 环形同步带测量 6.1.1环形同步带测量装置
测量装置（见图2），由两个相同直径的带轮、测量力施加装置和中心距测量装置组成。两带轮均可自由转动,其中一个带轮的轴支架固定,另一个带轮的轴支架可沿两带轮中心连线移动。测量带轮参数见表5,带轮轮槽应与测量带型号相同,具体尺寸要求应符合 GB/T 28775的规定。
c
说明： F 总测量力；
中心距。
C
图 2 测量装置简图
4
