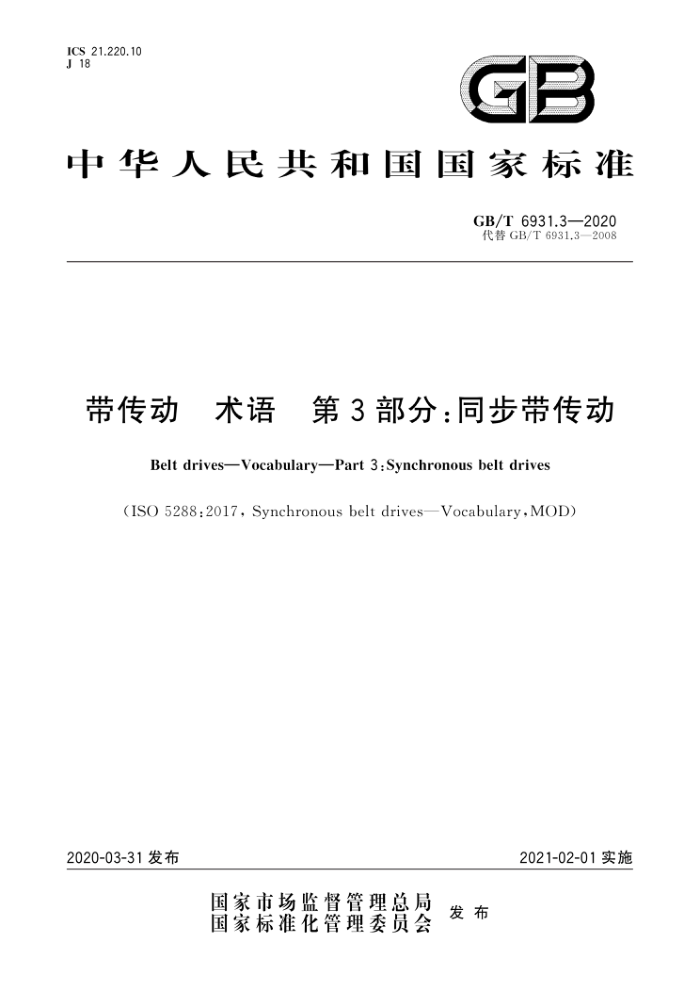

ICS 21.220.10 J 18
GB
中华人民共和国国家标准
GB/T 6931.3—2020 代替GB/T 6931.3—2008
带传动 术语　第3部分：同步带传动
Belt drivesVocabularyPart 3 :Synchronous belt drives
(ISO 5288:2017, Synchronous belt drivesVocabulary,MOD)
2021-02-01实施
2020-03-31 发布
国家市场监督管理总局
国家标准化管理委员会 发布 中华人民共和 愛国
国家标准
带传动 术语第3部分：同步带传动
GB/T 6931.3—2020
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址:www.spc.org.cn 服务热线：400-168-0010 2020年3月第一版
*
书号：155066·1-64833
版权专有 侵权必究 GB/T 6931.3—2020
前創言
GB/T 6931《带传动　术语》分为 3个部分：
第1部分：基本术语; 第2部分：V带和多楔带传动；第3部分：同步带传动。
本部分为GB/T 6931的第3部分。 本部分代替GB/T 6931.3一2008《带传动术语第3部分：同步带传动术语》,与GB/T6931.3一2008
相比，,除编辑性修改外主要技术变化如下：
删除了规范性引用文件（见 2008 年版的第2 章）; 增加了一般术语（见 2.1）；
一增加了“节线差”的术语和定义（见 2.2.3）；一修改了带高的图示（见图5,2008年版的图4); 一增加了齿形相关的术语和定义（见 2.3); -增加了同步带的使用型式相关的术语和定义（见2.4）；
一
一增加了同步带的结构相关的术语和定义（见 2.5);
修改了“齿面”的术语和定义（见2.6.5、3.2.7、3.3.6,2008年版的3.2.5、4.2.7、4.3.2.4）；增加了同步带的主要类型相关的术语和定义（见 2.7）; 修改了带轮节顶距的符号（见3.1.6,2008年版的4.1.6）；修改了带轮节距的图示（见图29,2008年版的图22）；修改了最小轮宽的图示（见图30，2008年版的图23）；修改了测量带轮的齿侧间隙的图示（见图31,2008年版的图24）；增加了“齿槽顶宽”的术语和定义（见3.2.13）；一增加了“带轮刀具齿根宽”的术语和定义（见3.3.12）。 本部分使用重新起草法修改采用ISO 5288：2017《同步带传动术语》。 本部分与 ISO 5288:2017相比在结构上有较多调整,附录 A 中列出了本部分与ISO 5288:2017的
章条编号对照一览表。
本部分与 ISO 5288:2017 相比存在技术性差异,附录B中给出了相应技术性差异及其原因的一览表。 本部分做了下列编辑性修改：
-修改了标准名称；增加了资料性附录“同步带主要类型术语”（见附录C）。
本部分由中国机械工业联合会提出。 本部分由全国带轮与带标准化技术委员会（SAC/TC 428)归口。 本部分起草单位：中机生产力促进中心、无锡市贝尔特胶带有限公司、宁波伏龙同步带有限公司、宁
波凯驰胶带有限公司、宁波丰茂远东橡胶有限公司、浙江三星胶带有限公司、四川德恩精工科技股份有限公司、江苏中胜传动科技有限公司、湖北汽车工业学院
本部分主要起草人：秦书安、周玉杰、吴贻珍、潘海瑞、应建丽、王军成、陈孝斌、雷永志、朱彤、任爱华。 本部分所代替标准的历次版本发布情况为：
-GB/T 6931.3—1986、GB/T 6931.3—2008。
I GB/T 6931.3—2020
带传动 术语　贪 第3部分：同步带传动
1范围
GB/T 6931的本部分界定了同步带、带轮及齿槽加工刀具的术语、定义及符号。 本部分适用于同步带传动应用领域注：同步带主要类型术语参见附录C。
同步带的术语、定义及符号
2
2.1一般术语 2.1.1
环形同步带传动 endless synchronous belt drive 应用环形同步带的传动。
2.1.2
开口同步带传动 open synchronous belt drive 应用开口同步带的传动。
2.2同步带的通用术语、定义及符号 2.2.1
带齿节距 tooth pitch Pb 在规定的张紧力下,带的纵截面上相邻两齿对称中心线的直线距离。 注：见图1。
图1
2.2.2
节线 pitch line 当带垂直其底边弯曲时,在带中保持原长度不变的任意一条周线。 注：见图2。
1 GB/T 6931.3—2020
节线
图 2
2.2.3
节线差 pitch line differential a 带的节线和齿根线之间的距离。 注：见图3。
图 3
2.2.4
节线长 pitch length Lp 带的节线长度。
2.2.5
带宽 width bs 带背面的横向尺寸。 注：见图4。
0%
0
图 4
2.2.6
带高 height hs/hd 单面或双面齿带的总高度。 注：见图5。
2 GB/T 6931.3—2020
b)
a)
图 5
2.3齿形 2.3.1
梯形齿 trapezoidal profile 带纵向截面带齿形状为等腰梯形。 注：见图6。
图 6
2.3.2
曲线齿 curvilinear profile 带纵向截面带齿形状由曲线组成。 注：见图7。
图7
2.4 同步带的使用型式 2.4.1
环形同步带 endless synchronous belt 闭合的同步带。 注：见图8。
3 GB/T 6931.3—2020
图8
2.4.2
开口同步带 open synchronous belt 有两个端点的同步带。 注：见图9。
图 9
2.5同步带的结构 2.5.1
单面齿同步带 single-sided synchronous belt 同步带齿位于节线一侧。 注：见图10。
节线
图 10
2.5.2
双面齿同步带 double-sided synchronous belt 同步带齿位于节线两侧。 注：见图11。
节线
节线
a）交错双面齿同步带
对称双面齿同步带
b）
图 11
4
