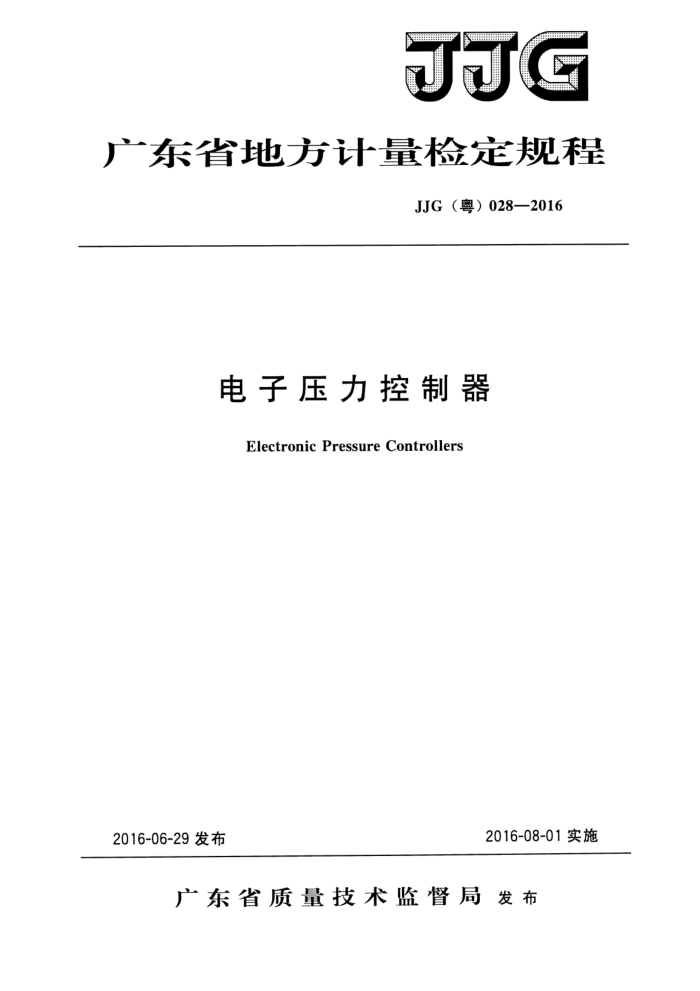

JJG
广东省地方计量检定规程
JJG（粤）028—2016
电子压力控制器
Electronic Pressure Controllers
2016-08-01实施
2016-06-29发布
广东省质量技术监督局发布 JJG（粤）028—2016
电子压力控制器检定规程
JJG （粤） 028—2016
Verification Regulation of
ElectronicPressureControllers
归口单位：广东省质量技术监督局主要起草单位：深圳市计量质量检测研究院
本规程委托深圳市计量质量检测研究院负责解释 JJG （粤）028—2016
本规程起草人：
蔡 庆（深圳市计量质量检测研究院）陈瑞良（深圳市计量质量检测研究院）郭 军 (深圳市计量质量检测研究院）贺 栗(深圳市计量质量检测研究院） JJG（粤）028—2016
目 录
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (7) (7) (8) (10) (11) (12)
引言 1范围 2
引用文件： 3术语和计量单位· 3.1术语.. 3.2计量单位…·
概述计量性能要求… 5.1 准确度等级和最大允许误差 5.2 零位漂移· 5.3 静压零位· 5. 4 示值误差· 5. 5 回程误差 5. 6 控压范围 5. 7 设定点偏差· 5. 8 重复性误差 5. 9 切换差的误差· 5.10 绝缘电阻 6 通用技术要求 6.1 外观 6.2功能.· 7计量器具控制 7. 1 检定条件 7. 2 检定项目 7.3 检定方法 7. 4 检定结果处理· 7. 5 检定周期附录A检定记录格式
4 5
..
附录B检定证书检定结果页格式附录C 检定结果通知书检定结果页格式附录D 电子压力控制器压力设定点功能示例图
I JJG（粤）028—2016
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1008一2008《压力计量名词术语及定义》共同构成本规程制定的基础性系列规范。
本规程的制定主要参考了JJG875一2005《数字压力计》、JJG544一2011《压力控制器》、JJG1084一2013《数字式气压计》，采用了上述规程的基本原则
本规程为首次制定。
I JJG（粤）028—2016
电子压力控制器检定规程
1范围
本规程适用于输人直流电压低于36V，测量范围为一0.1MPa～60MPa的电子压力控制器（以下简称控制器）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJF1001通用计量术语及定义 JJF1008压力计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
以下术语和JJF1001、JJF1008中的其他术语适用于本规程。 3.1.1切换差的误差errorofdifferentialvalue
切换差设定值与切换差的差值。 3.2计量单位
压力计量单位为帕斯卡（单位符号：Pa），或是它的十进倍数单位。 4概述
电子压力控制器主要用于工业过程测量与控制系统中控制和显示压力。其工作原理是以压力敏感元件为测量器件，把压力信号转换成电信号，再通过信号处理单元把电信号转换成开关信号和数字信号，从而控制和显示压力。如图1所示。
开关信号
信号处理单元
输入压力
压力敏感元件
显示单元
工作电源
图1电子压力控制器工作原理
5计量性能要求 5.1准确度等级和最大允许误差
准确度等级和最大允许误差应符合表1的规定。
1 JJG（粤）028—2016
表1准确度等级和最大允许误差
最大允许误差/%（按量程的百分数计算）
准确度等级
0. 2 0. 5 1. 0 1. 6 2. 5 4. 0
±0. 2 ±0.5 ±1. 0 ±1. 6 ±2.5 ±4. 0
5.2零位漂移
控制器（不含绝压电子压力控制器）的零位漂移在1h内不大于表1所规定的最大允许误差绝对值的1/2。 5.3静压零位
差压控制器的静压零位误差不大于表1所规定的最大允许误差的绝对值 5.4示值误差
在测量范围内，示值误差应不超过表1所规定的最大允许误差的范围。 5.5回程误差
在测量范围内，回程误差应不大于表1所规定的最大允许误差的绝对值 5.6控压范围
对设定点可调的控制器，控压范围不小于表2的规定。
表2控压范围
压力控制器/%
真空控制器/%
10~90
90~10
注：电子压力控制器的控压范围，其压力部分按压力控制器的要求，真空部分按真空控制器
的要求。
5.7 设定点偏差
控制器的设定点偏差不大于表3的规定。
表3设定点偏差最大允许值
准确度等级
设定点偏差最大允许值/%（按量程的百分数计算）
0. 2 0. 5 1. 0 1. 6 2. 5 4. 0
±0. 2 ±0. 5 ±1. 0 ±1. 6 ±2.5 ±4. 0
2 JJG（粤）028—2016
5.8重复性误差
控制器的重复性误差不大于表1所规定的最大允许误差的绝对值。 5.9切换差的误差
切换差的误差应不超过表1所规定的最大允许误差的范围。 5.10绝缘电阻
在检定环境条件下，控制器各端子对机壳之间的绝缘电阻应不低于20MQ2。
6通用技术要求
6.1外观 6.1.13 控制器结构应完整，接（插）件应牢固，无松动。 6.1.2数字显示应清晰、笔画齐全，不应出现缺笔画。 6.1.3控制器上应有下列标识：产品名称、型号、规格、出厂编号、生产年月、测量范围、准确度等级、制造厂或商标、制造计量器具许可证标志及编号等。 6.2功能
开关、按钮等键应功能正常，不应有影响计量性能的缺陷。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
7.1检定条件 7.1.1标准器的要求
标准器最大允许误差绝对值应不大于被检控制器最大允许误差绝对值的1/4。 7.1.2可供选择的标准器：
a）优于0.05级（含0.05级）的数字压力计（年稳定性合格的）； b）活塞式压力计； c）秒表； d）其他符合要求的压力标准器。
7.1.3可供选择的配套设备
配套设备的技术要求见表4。
表4配套设备
用途
序号 仪器设备名称
技术要求输出电压：100V 准确度等级：10级 0V~5V,0V~50V 0.01级~0.05级最大允许误差：土1%
测量绝缘电阻
绝缘电阻表
1
测量控制器输出信号
直流电压表
2
控制器的供电电源
3 4
直流稳压源压力（真空）泵
压力源
3 JJG
