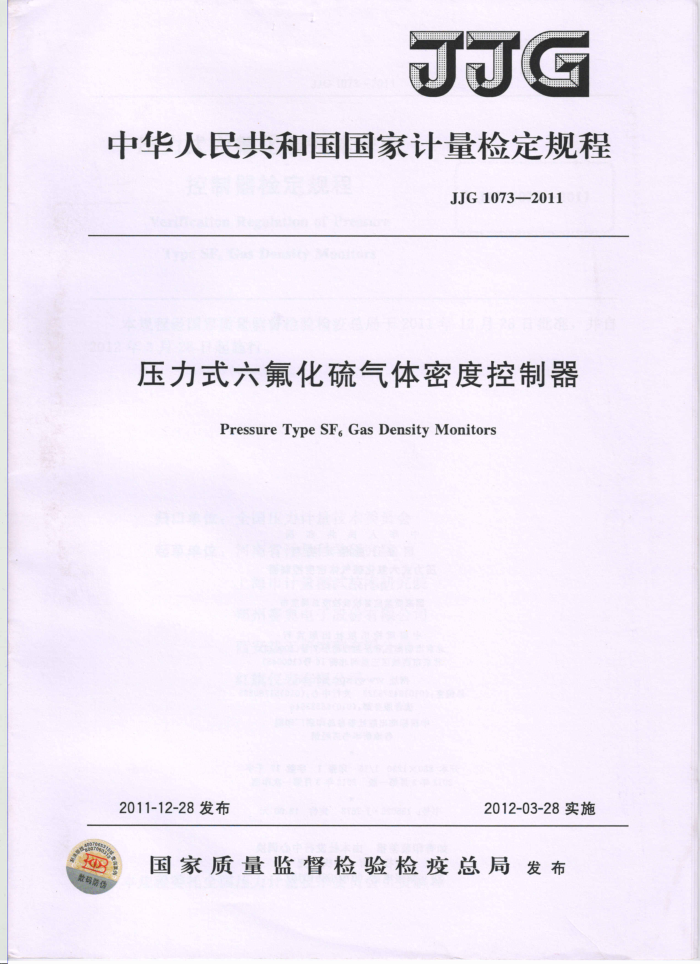

JJG
中华人民共和国国家计量检定规程
JJG1073—2011
压力式六氟化硫气体密度控制器
Pressure Type SFGasDensityMonitors
2011-12-28发布
2012-03-28实施
国家质量监督检验检疫总局发布
放码!
中华人民共和国国家计量检定规程
压力式六氟化硫气体密度控制器
JJG1073—2011
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室:(010)64275323发行中心:(010)51780235
读者服务部:(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张1字数17千字 2012年3月第一版 2012年3月第一次印刷
?
书号:155026·J-2673 定价 18.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话:(010)68510107
JJG1073—2011
压力式六氟化硫气体密度
控制器检定规程 Verification Regulation of Pressure Type SFGas Density Monitors
JJG1073—2011
本规程经国家质量监督检验检疫总局于2011年12月28日批准,并自 2012年3月28日起施行。
归口单位:全国压力计量技术委员会起草单位:河南省计量科学研究院
上海市计量测试技术研究院郑州赛奥电子股份有限公司西安热工研究院有限公司红旗仪表有限公司
本规程委托全国压力计量技术委员会负责解释
JG1073—2011
本规程起草人:
孙晓全(河南省计量科学研究院)屠立猛(上海市计量测试技术研究院)张灿利(郑州赛奥电子股份有限公司)
史亚丽(西安热工研究院有限公司)张晓明(河南省计量科学研究院)
周春龙(红旗仪表有限公司)
JJG1073—2011
目化录
1 范围 2 引用文件. 3 术语和定义 4 概述 5 计量性能要求 5. 1 准确度等级及示值误差 5.2 回程误差: 5.3 零位误差 5. 4 额定压力值误差 5. 5 轻敲位移…. 5.6 密封性 5.7 指针偏转平稳性 5.8 设定点偏差及切换差 5.9温度补偿误差 6 通用技术要求 6.1外观结构· 6.2绝缘电阻· 6.3介电强度· 7计量器具控制 7.1检定条件· 7.2检定项目 7.3检定方法 7. 4检定结果处理 7.5检定周期… 附录 A SF。气体密度控制器检定记录格式附录B 检定证书内页格式 .... 附录 C 检定结果通知书内页格式
(1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (5) (6) (6) (7) (9) (10)
O
JJG1073—2011
压力式六氟化硫气体密度
控制器检定规程
1范围
本规程适用于测量范围为(一0.1~0.9)MPa、以弹簧管为测量元件、带有温度补偿装置并具有接点输出功能的压力式六氟化硫(SF)气体密度控制器或称气体密度继电器(以下简称仪表)的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件: JJG52一1999弹簧管式一般压力表、压力真空表和真空表 GB/T22065一2008压力式六氟化硫气体密度控制器凡是注日期的引用文件,仅注日期的版本适用于本规程;凡是不注日期的引用文
件,其最新版本(包括所有的修改单)适用于本规程。
3术语和定义
3.1额定压力ratingpressure
在标准大气压力条件下,设备投人运行前或补气时,按要求给设备气室充人SF 气体的压力。 3.2报警压力 Jalarmpressure
当设备气室内SF。气体的压力下降至某一设定值,仪表将发出报警信号,此设定值称为报警压力。 3.3闭锁压力 Jatresiapressure
当设备气室内SF。气体的压力下降至某一设定值,仪表将发出闭锁信号,此设定值称为闭锁压力。 3.4超压报警压力 jupper-limitalarmpressure
当设备气室内SF。气体的压力超过某一设定值,仪表会通过接点的通断发出报警或控制信号,此设定值称为超压报警压力, 3.5设定点偏差setpointdeviation
设定值与仪表信号切换时实际压力的差值。
3.6切换差switchingdeviation
同一设定点上,仪表信号接通与断开时的实际压力值之差, 3.7静压试验static pressure test
仪表加压至测量上限并保持4h,然后去掉负荷进行示值误差的检定。 4概述
仪表通过测量密闭设备内SF。气体的压力来对SF。气体密度进行监控。
1
JJG1073—2011
仪表的工作原理和基本结构是在电接点压力表的基础上增加了温度补偿功能,其工作原理为内部弹簧管在压力作用下产生弹性变形,引起管端位移,通过传动机构进行放大,经温度补偿后,传递给指示装置,由指针在分度盘上指示出被测压力量值。当压力下降至报警压力或闭锁压力时,仪表通过接点的通断发出报警或闭锁信号。带有超压报警功能的仪表,当压力超过超压报警压力时,仪表通过接点的通断发出报警或控制信号。 5计量性能要求 5.1 准确度等级及示值误差
仪表的准确度等级及示值最大允许误差应符合表1的规定 5.2回程误差
仪表回程误差不得大于示值最大允许误差绝对值。 5.3零位误差
仪表零位最大允许误差应符合表1的规定额定压力值误差
5.4
仪表额定压力值最大允许误差应符合表1的规定
表1 示值最大允许误差 零位最大允许误差及额定压力值最大允许误差
准确度等级
最大允许误差 (以 量程的百分数表示)/%
1
±1.0
1. 6 2.5
±2.5
5.5轻敲位移
应不大于示值最大允许误差绝对值的1/2 5.6密封性
仪表在额定压力条件下,不得有SF气体泄漏 5.73 指针偏转平稳性
在测量范围内,指针偏转应平稳,无跳动或卡针现象。 5.8设定点偏差及切换差 5.8.1报警点和闭锁点的设定点偏差及切换差应符合表2的规定。
表2报警点和闭锁点的设定点偏差及切换差允许值升压设定点偏差允许值 降压设定点偏差允许值(按量程的百分数计算) (按量程的百分数计算) (按量程的百分数计算)
%
切换差允许值
准确度等级
1.0 1. 6 2.5
±1.6 ±2.5 ±4.0
±1. 0 ±1.6 ±2.5
≤3.0 ≤3.0 ≤4.0
5.8.2 超压报警点的设定点偏差及切换差应符合表3的规定。 2
