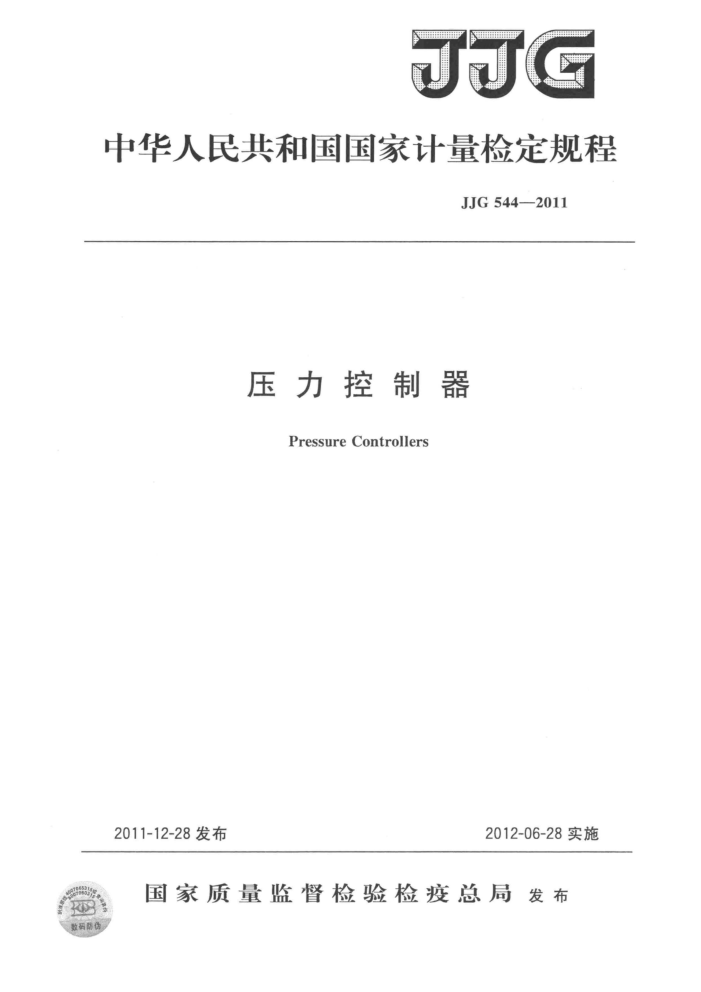

JJG
中华人民共和国国家计量检定规程
JJG544—2011
压力控制器
PressureControllers
2012-06-28实施
2011-12-28发布
国家质量监督检验检疫总局发布
数码防伪 JJG544—2011
压力控制器检定规程 Verification Regulation of
JJG544—2011 代替JJG544—1997
Pressure Controllers
本规程经国家质量监督检验检疫总局于2011年12月28日批准，并自
2012年6月28日起施行。
归口单位：全国压力计量技术委员会起草单位：上海市计量测试技术研究院参加起草单位：上海宝华控制器有限公司
本规程委托全国压力计量技术委员会负责解释 JJG544—2011
本规程主要起草人：
胡安伦（上海市计量测试技术研究院）屠立猛（上海市计量测试技术研究院）
参加起草人：
路舰（上海宝华控制器有限公司） JJG544—2011
目 录
1 范围 2 概述 3 术语和定义
(1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) .（4) (6) (6) (7) (8) (9)
..
.
计量性能要求 4. 1 准确度等级· 4. 2 控压范围 4.3 设定点偏差 4. 4 重复性误差： 4.5 切换差 4.6 绝缘电阻· 4. 7 绝缘强度 5 通用技术要求， 5. 1 标识· 5.2 外观· 6 计量器具控制 6.1 检定项目· 6. 2 检定条件： 6.3 检定方法…· 6.4 检定结果的处理·· 6.5 检定周期附录A 压力控制器检定记录格式附录B 压力控制器检定证书内页格式附录C 压力控制器检定结果通知书内页格式
4
. JJG544—2011
压力控制器检定规程
1范围
本规程适用于压力、真空及压力真空无源控制器（以下统称控制器）的首次检定、 后续检定和使用中检查。
2概述
压力控制器是工业过程测量与控制系统中控制压力的一种专用仪表。其工作原理是
当输入压力达到设定值时即可进行控制或报警。
压力控制器按感压元件的类型可分为膜片式、膜盒式、波纹管式、弹簧管式和活塞式等；按切换差是否可调可分为切换差可调型和切换差不可调型；按设定点是否可调可分为设定点可调型和设定点不可调型。
3术语和定义
3.1压力控制器pressureswitch
当输入压力达到设定值时，通过输出触头的通断作用起到对被控压力的控制和报警作用的仪表。 3.2控压范围 国range
控制器能够控制的压力范围。 3.3设定点（值）setpoint
希望发生控制或报警的输人压力值。
3.4切换值switchingvalue
位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入值。 3.5上切换值high-switchingvalue
输人压力上升时，使控制器产生控制或报警信号发生变化时的压力值。 3.6下切换值low-switchingvalue
输入压力下降时，使控制器产生控制或报警信号发生变化时的压力值。
3.7切换差differentialgap
同一设定点上切换值和下切换值之差。 3.8设定点偏差setpointerror
输出变量按规定的要求输出时，设定值与测得的实际值之差
3.9设定点（值）范围setpointrange
设定点可调的控制器，设定点可以调节的最大压力值与最小压力值之差。
1 JJG544—2011
4计量性能要求
4.1 准确度等级
控制器的准确度等级可分为0.5级、1.0级、1.5级、2.0级、2.5级、4.0级，
4.2控压范围
对设定点可调的控制器，控压范围应不小于表1的规定。
表1控压范围
控压范围
压力控制器
真空控制器
1% 15~95
/% 95~15
注：压力真空控制暴的控压范围，其压力部分按压力控制器的要求， 真空部分按真空控制器
的要求设定点偏差
4.3
控制器的设定点偏差应不大于表2的规定
表2 设定点偏差允许值
设定点偏差允许值
准确度等级 0.5级 1.0级 1.5级 2.0级 2.5级 4.0级
/% ±0.5 ±1.0 ±1.5 ±2.0 ±2.5 ±4.0
注：对设定点偏差没有要求的控制器可以不做此项目 4.4 重复性误差
控制器的重复性误差应不大于表3的规定
表3重复性误差允许值
重复性误差允许值
准确度等级
/% 0. 5 1. 0 1. 5 2. 0 2. 5 4. 0
0.5级 1.0级 1.5级 2.0级 2.5级 4.0级
2 JJG544—2011
4.5切换差
生产厂商对切换差有要求的按生产厂商提供的指标，如果没有提供切换差指标的按以下要求：
（1）切换差不可调的控制器，其切换差应不大于量程的10%：（2）切换差可调的控制器，其最小切换差应不大于量程的10%，最大切换差应不
小于量程的30%。 4.6绝缘电阻
控制器在环境温度为15℃～35℃，相对湿度为45%～75%的条件下，下列端子之间的绝缘电阻应不小于20MQ：
（1）各接线端子与外壳之间；（2）互不相连的接线端子之间；（3）触头断开时，接线触头的两接线端子之间。
4.7绝缘强度
控制器在环境温度为15℃~35℃，相对湿度为45%~75%的条件下，控制器各接线端子与外壳及互不相连的接线端子之间，施加频率为45Hz～65Hz， 电压按以下内容规定的试验，历时1min而不发生击穿和飞弧现象
（1）各接线端子与外壳及互不相连的接线端子之间承受1.5kV；（2）触头断开时，接线触头的两接线端子之间承受3倍额定工作电压，
5 通用技术要求 5.1标识
控制器的铭牌应完整清晰，其上应标注产品名称、型号、规格、准确度等级、设定值范围、出厂编号和制造厂商等信息。 5.2外观
控制器的表面应光洁平整，镀层应均匀，不得有剥落，紧固件不得松动、损伤，可动部分应灵活可靠，接头螺纹应无明显毛刺和损伤
使用中和修理后的控制器不应有影响计量性能的缺陷 6计量器具控制
6.1检定项目
控制器的检定项目见表4。
表4检定项目
使用中检查
检定项目 5.1标识 5.2外观 4.2控压范围 4.3设定点偏差
首次检定
后续检定
+ + X +
+ + + +
+
3 JJG544—2011
表4（续）
使用中检查
检定项目 4.4重复性误差 4.5切换差 4.6绝缘电阻 4.7绝缘强度注：表中“十”表示应检项目，“_”表示可不检项目。
首次检定
后续检定
+ + + +
+ + +
+ + +
6.2检定条件 6.2.1检定设备 6.2.1.1检定用标准器
标准器一般可选用精密压力表或数字压力计等。所选标准器的最大允许误差绝对值应小于被检控制器重复性误差允许值的1/4。
检定用标准器的量程应能覆盖控压范围上限时的上切换值 6.2.1.2检定用配套设备
检定用配套设备有造压器、真空泵、校验台、发讯装置、绝缘电阻表和耐电压测试
仪等。绝缘电阻表和耐电压测试仪的技术要求按表5配套设备的规定
表5配套设备
序号 仪器设备名称
技术要求
用途
输出电压：直流500V，100V 准确度等级：10级输出电压：交流0V~1500V 频率：45Hz~55Hz 输出功率：不低于0.25kW
绝缘电阻表
检定绝缘电阻
1
2
耐电压测试仪
检定绝缘强度
6.2.1.3工作介质
控制器检定用工作介质可以是无毒无害的气体或液体。 6.2.2环境条件
控制器的检定在室温（20土5)℃、相对湿度为45%～75%的恒温室进行。检定前，控制器须在环境条件下放置2h以上，方可进行检定。 6.2.3其他条件
检定时应无影响计量性能的机械振动。 6.3检定方法 6.3.1外观检查
按6.1用手感和目测检查。 6.3.2控压范围
对设定点可调的控制器，将设定点调至最大（若切换差可调，将切换差调至最小），对控制器由零缓慢地增加压力至触点动作，此时在标准器上读出的压力值为设定点最大 4
