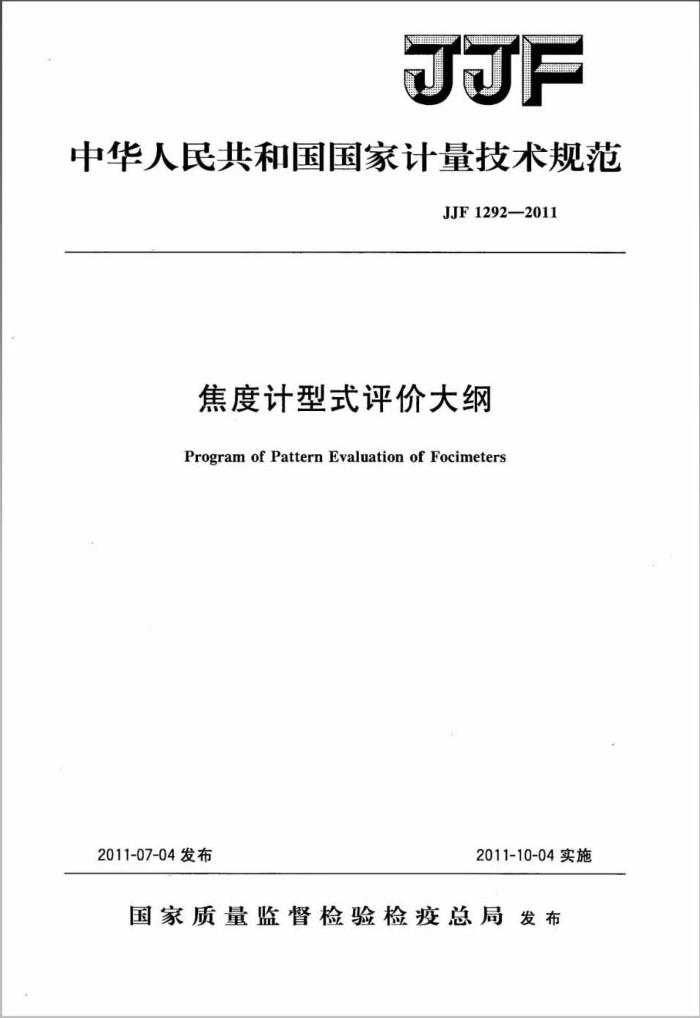

JJF
中华人民共和国国家计量技术规范
JJF1292—2011
焦度计型式评价大纲
Program of Pattern Evaluation ofFocimeters
2011-10-04实施
2011-07-04发布
国家质量监督检验检疫总局发布 JJF1292—2011
焦度计型式评价大纲
JJF1292—2011
ProgramofPattern Evaluation ofFocimeters
本规范经国家质量监督检验检疫总局于2011年7月4日批准，并自 2011年10月4日起施行。
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：山东省计量科学研究院
本规范由全国光学计量技术委员会负责解释 JJF1292—2011
本规范主要起草人：
孙劫（中国计量科学研究院）洪宝玉（中国计量科学研究院）任宏伟（山东省计量科学研究院）秦霄雯（山东省计量科学研究院）定翔（中国计量科学研究院） JJF1292—2011
目 录
1范围 2引用文献· 3术语、符号、代号 4概述 4.1用途 4.2分类 5提供审查的技术文件和试验样机 5.1 提供审查的技术文件 5.2试验样机 6法制管理要求 6.1计量单位要求 6.2焦度计的最大允许误差 6.3计量法制标志和计量器具标识的要求 7计量要求· 7.11 顶焦度示值误差 7.2非线性误差… 7.3 棱镜度示值误差
(1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (6) (8) (8) (8) 1
...
7.4中心误差 7.5轴位标记偏差 7.6 透镜光学中心标记偏差 7.71 可调挡板平行度偏差 8技术要求 8.1 外观· 8.2 机械结构.. 8.3 测量范围· 8.4 打印标记 8.5 视差. 8.63 支座结构 8.7 安全要求， 8.83 环境适应性要求 9型式评价的项目· 10型式评价的条件和方法 10.1 型式评价的条件 10.2 型式评价的方法 JJF1292—2011
11型式评价结果的处理 11.1判定原则 11.2型式评价报告附录A焦度计型式评价报告格式
(11) (11) (12) (13)
.
IⅡI JJF1292—2011
焦度计型式评价大纲
1范围
本型式评价大纲适用于各类焦度计的型式评价，也可用于指导生产过程中的产品质量监督检查。
2引用文献
本规范引用下列文献： JJG580—2005焦度计 JJG2090—1994顶焦度计量器具检定系统 GB9706.1一2007医用电气设备第1部分：安全通用要求 GB173411998光学和光学仪器焦度计 JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法使用本大纲时，注意使用上述引用文献的现行有效版本。
3术语、符号、代号
3.1非线性误差non-symmetricerror
由于软件过度修正或其他非正常原因导致焦度计在镜片不同轴位方向所给出的测量
值不一致、示值呈非规律性变化的误差。 3.2中心误差centrationerror
未放置镜片时仪器的残余棱镜度误差。
4概述
4.1用途
焦度计主要用于测量眼镜镜片（包括角膜接触镜）的顶焦度、棱镜度，确定散光镜片的柱镜轴位方向，在未切边镜片上打印记，并可检查镜片是否正确安装在镜架中等。 4.2分类
焦度计根据测量对象分为测量眼镜镜片用焦度计和测量角膜接触镜用焦度计两类；焦度计根据工作原理又可分为基于手动调焦原理的焦度计和基于自动对焦原理的焦度计两类；按照JJG2090一1994规定，焦度计又可分为一级标准焦度计、二级标准焦度计和工作用焦度计。
5提供审查的技术文件和试验样机 5.1提供审查的技术文件
1 JJF1292—2011
5.1.1样机照片； 5.1.2产品标准（含检验方法）； 5.1.3总装图、电路图和主要零部件图； 5.1.4使用说明书； 5.1.5制造单位或技术机构所做的试验报告。 5.2试验样机
凡按单一型号焦度计申请的，应提供申请单位自已生产的三台该型号焦度计作为试验样机；按系列焦度计申请的，每个系列焦度计中抽取三分之一有代表性的型号。每种型号提供试验样机的数量，按申请单一型号焦度计的要求执行。 6法制管理要求 6.1计量单位要求
焦度计各项数值的单位制应采用法定计量单位。 6.2焦度计的最大允许误差
焦度计的最大允许误差应符合JJG580一2005《焦度计》的规定。 6.3计量法制标志和计量器具标识的要求
必须在焦度计的铭牌明显部位标注计量法制标志和计量器具标识，其标志和标识必须清晰可辨、牢固可靠。 6.3.1计量法制标志包括以下内容：
一制造计量器具许可证的标志和编号（试验样机可留有相应位置，只对国产
仪器）；焦度计型式批准标志和编号（试验样机可留出相应位置，本项不是强制性规定）；一产品的合格证、印（此项可与计量器具本体分开设置）。
6.3.2计量器具标识包括以下内容：
一生产厂名；一名称、规格（型号）；一出厂编号和生产日期。
7计量要求 7.1顶焦度示值误差 7.1.1零位误差
各种显示方式的焦度计，零位误差应不超过士0.03m-1。其中以0.01m-1分度的焦度计在规定的预热时间后其球镜度的零位示值误差均不应超过士0.02m-1。 7.1.2示值误差 7.1.2.1焦度计的示值误差应不超过表1的规定。
2 JJF1292—2011
表1示值误差
m"1
示值误差 ±0.06 ±0.09 ±0.12 ±0.18 ±0.25
顶焦度测量范围
[-5, 0] [-10, -5] [-15,-10) [-20,-15] (-8,-20)
(0,+5] (+5,+10) （+10，+15 （+15，+20) (+20，+8)
7.1.2.2焦度计的柱镜度示值误差应不超过士0.06m-1 7.2非线性误差
焦度计项焦度示值的非线性误差应不超过士0.09m-1 7.3棱镜度示值误差
焦度计的棱镜度示值误差应不超过表2的规定。
表2棱镜度示值误差
cm/m
棱镜度测量范围
示值误差 ±0.1 ±0.2
(0,5) (5,10) (10,15] (15，20) (20,00)
±0.3 ±0.4 ±0.5
7.4中心误差
焦度计的中心误差应不大于0.10cm/m。 7.5轴位标记偏差
焦度计轴位度盘0°～180°方向（或称参考方向）与轴向标记间的偏差应不大于1° 7.6透镜光学中心标记偏差
焦度计透镜光学中心的轴位标记与焦度计光轴间的偏差应不大于0.4mm。 7.7可调挡板平行度偏差
焦度计可调挡板与轴位度盘0180方向的位置平行度偏差应不大于1°
8# 技术要求 8.1外观 8.1.1焦度计应有铭牌标志，且铭牌应牢固，字迹清晰。 8.1.2焦度计各活动部分的配合应松紧适度；读数手轮应转动灵活、定位准确；可调挡板运动平稳；打印机构转动轻便、标记清晰。
3 JJF
中华人民共和国国家计量技术规范
JJF1292—2011
焦度计型式评价大纲
Program of Pattern Evaluation ofFocimeters
2011-10-04实施
2011-07-04发布
国家质量监督检验检疫总局发布 JJF1292—2011
焦度计型式评价大纲
JJF1292—2011
ProgramofPattern Evaluation ofFocimeters
本规范经国家质量监督检验检疫总局于2011年7月4日批准，并自 2011年10月4日起施行。
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：山东省计量科学研究院
本规范由全国光学计量技术委员会负责解释 JJF1292—2011
本规范主要起草人：
孙劫（中国计量科学研究院）洪宝玉（中国计量科学研究院）任宏伟（山东省计量科学研究院）秦霄雯（山东省计量科学研究院）定翔（中国计量科学研究院） JJF1292—2011
目 录
1范围 2引用文献· 3术语、符号、代号 4概述 4.1用途 4.2分类 5提供审查的技术文件和试验样机 5.1 提供审查的技术文件 5.2试验样机 6法制管理要求 6.1计量单位要求 6.2焦度计的最大允许误差 6.3计量法制标志和计量器具标识的要求 7计量要求· 7.11 顶焦度示值误差 7.2非线性误差… 7.3 棱镜度示值误差
(1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (6) (8) (8) (8) 1
...
7.4中心误差 7.5轴位标记偏差 7.6 透镜光学中心标记偏差 7.71 可调挡板平行度偏差 8技术要求 8.1 外观· 8.2 机械结构.. 8.3 测量范围· 8.4 打印标记 8.5 视差. 8.63 支座结构 8.7 安全要求， 8.83 环境适应性要求 9型式评价的项目· 10型式评价的条件和方法 10.1 型式评价的条件 10.2 型式评价的方法 JJF1292—2011
11型式评价结果的处理 11.1判定原则 11.2型式评价报告附录A焦度计型式评价报告格式
(11) (11) (12) (13)
.
IⅡI JJF1292—2011
焦度计型式评价大纲
1范围
本型式评价大纲适用于各类焦度计的型式评价，也可用于指导生产过程中的产品质量监督检查。
2引用文献
本规范引用下列文献： JJG580—2005焦度计 JJG2090—1994顶焦度计量器具检定系统 GB9706.1一2007医用电气设备第1部分：安全通用要求 GB173411998光学和光学仪器焦度计 JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法使用本大纲时，注意使用上述引用文献的现行有效版本。
3术语、符号、代号
3.1非线性误差non-symmetricerror
由于软件过度修正或其他非正常原因导致焦度计在镜片不同轴位方向所给出的测量
值不一致、示值呈非规律性变化的误差。 3.2中心误差centrationerror
未放置镜片时仪器的残余棱镜度误差。
4概述
4.1用途
焦度计主要用于测量眼镜镜片（包括角膜接触镜）的顶焦度、棱镜度，确定散光镜片的柱镜轴位方向，在未切边镜片上打印记，并可检查镜片是否正确安装在镜架中等。 4.2分类
焦度计根据测量对象分为测量眼镜镜片用焦度计和测量角膜接触镜用焦度计两类；焦度计根据工作原理又可分为基于手动调焦原理的焦度计和基于自动对焦原理的焦度计两类；按照JJG2090一1994规定，焦度计又可分为一级标准焦度计、二级标准焦度计和工作用焦度计。
5提供审查的技术文件和试验样机 5.1提供审查的技术文件
1 JJF1292—2011
5.1.1样机照片； 5.1.2产品标准（含检验方法）； 5.1.3总装图、电路图和主要零部件图； 5.1.4使用说明书； 5.1.5制造单位或技术机构所做的试验报告。 5.2试验样机
凡按单一型号焦度计申请的，应提供申请单位自已生产的三台该型号焦度计作为试验样机；按系列焦度计申请的，每个系列焦度计中抽取三分之一有代表性的型号。每种型号提供试验样机的数量，按申请单一型号焦度计的要求执行。 6法制管理要求 6.1计量单位要求
焦度计各项数值的单位制应采用法定计量单位。 6.2焦度计的最大允许误差
焦度计的最大允许误差应符合JJG580一2005《焦度计》的规定。 6.3计量法制标志和计量器具标识的要求
必须在焦度计的铭牌明显部位标注计量法制标志和计量器具标识，其标志和标识必须清晰可辨、牢固可靠。 6.3.1计量法制标志包括以下内容：
一制造计量器具许可证的标志和编号（试验样机可留有相应位置，只对国产
仪器）；焦度计型式批准标志和编号（试验样机可留出相应位置，本项不是强制性规定）；一产品的合格证、印（此项可与计量器具本体分开设置）。
6.3.2计量器具标识包括以下内容：
一生产厂名；一名称、规格（型号）；一出厂编号和生产日期。
7计量要求 7.1顶焦度示值误差 7.1.1零位误差
各种显示方式的焦度计，零位误差应不超过士0.03m-1。其中以0.01m-1分度的焦度计在规定的预热时间后其球镜度的零位示值误差均不应超过士0.02m-1。 7.1.2示值误差 7.1.2.1焦度计的示值误差应不超过表1的规定。
2 JJF1292—2011
表1示值误差
m"1
示值误差 ±0.06 ±0.09 ±0.12 ±0.18 ±0.25
顶焦度测量范围
[-5, 0] [-10, -5] [-15,-10) [-20,-15] (-8,-20)
(0,+5] (+5,+10) （+10，+15 （+15，+20) (+20，+8)
7.1.2.2焦度计的柱镜度示值误差应不超过士0.06m-1 7.2非线性误差
焦度计项焦度示值的非线性误差应不超过士0.09m-1 7.3棱镜度示值误差
焦度计的棱镜度示值误差应不超过表2的规定。
表2棱镜度示值误差
cm/m
棱镜度测量范围
示值误差 ±0.1 ±0.2
(0,5) (5,10) (10,15] (15，20) (20,00)
±0.3 ±0.4 ±0.5
7.4中心误差
焦度计的中心误差应不大于0.10cm/m。 7.5轴位标记偏差
焦度计轴位度盘0°～180°方向（或称参考方向）与轴向标记间的偏差应不大于1° 7.6透镜光学中心标记偏差
焦度计透镜光学中心的轴位标记与焦度计光轴间的偏差应不大于0.4mm。 7.7可调挡板平行度偏差
焦度计可调挡板与轴位度盘0180方向的位置平行度偏差应不大于1°
8# 技术要求 8.1外观 8.1.1焦度计应有铭牌标志，且铭牌应牢固，字迹清晰。 8.1.2焦度计各活动部分的配合应松紧适度；读数手轮应转动灵活、定位准确；可调挡板运动平稳；打印机构转动轻便、标记清晰。
3
