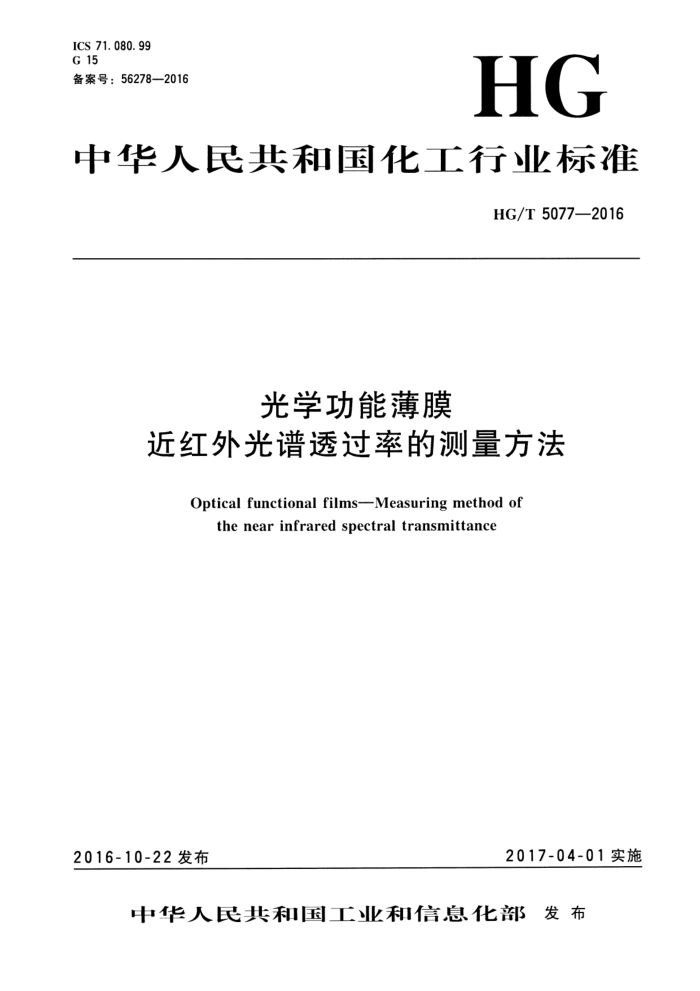

ICS 71. 080. 99 G 15 备案号：56278—2016
HG
中华人民共和国化工行业标准
HG/T 5077—2016
光学功能薄膜
近红外光谱透过率的测量方法
Optical functional films-Measuring method of
the near infrared spectral transmittance
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 HG/T 5077—2016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：中国兵器工业集团第五三研究所、中国乐凯集团有限公司。 本标准主要起草人：张瑞蓉、邱桂花、韩建龙、王益珂、于名讯、潘士兵、杨欣欣、潘忠泉、白
银亮。
- HG/T5077—2016
光学功能薄膜
近红外光谱透过率的测量方法
1范围
本标准规定了光学功能薄膜近红外区（780nm～2500nm）光谱透过率的测量方法本标准适用于光学功能薄膜近红外光谱透过率的测量，也适用于其他透明或半透明物体近红外光
谱透过率的测量。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T25274一2010液晶显示器（I.CD）用薄膜紫外吸收率测定方法 GB/T26332.1一2010光学和光学仪器光学薄膜第1部分：定义 JC/T2020—2010透光性精细陶瓷透过率的测试方法 JG178一2007紫外、可见、近红外分光光度计检定规程
3 术语和定义
GB/T26332.1一2010界定的以及下列术语和定义适用于本文件。
3. 1
近红外透过光谱 nearinfraredtransmittancespectrum 用波长或波数为横坐标、透过率为纵坐标描绘物质在近红外区域的光谱曲线，
测量原理
4
按照JC/T2020一2010第3章的规定。包括双光路分光光度计法和积分球式分光光度计法
5 5测量环境条件
按照JJG178一2007中6.1.6的规定。
6 测量仪器
测量光学功能薄膜用仪器的光谱范围应包含780nm～2500nm，技术要求应符合JJG178一2007 规定的紫外可见近红外分光光度计1级要求。
1 HG/T5077—2016
7试样
7.1试样要求
光学功能薄膜试样应均匀，表面平整光滑，不应有气泡、折痕、划伤、异物和油污等。若试样有特殊要求，按产品规定进行预处理。
7. 2 试样尺寸
试样尺寸为50mm×50mm的方片或直径为50mm的圆片。特殊的仪器试样尺寸应符合测量仪器的规定。 7. 3 试样数量
每组不少于3个样品进行测量。 7.4取样方法
按照GB/T25274一2010中5.1和5.2的规定。
8测量方法
测量方法按以下步骤进行： a) 开启测量仪器，按仪器要求预热至稳定状态； b) 根据试样的测量要求，选择波长范围、波长间隔以及扫描速度等相关参数： c) 按照测量仪器的使用方法，进行全波段零点和100%透过率基线校正； d) 撕去待测光学功能薄膜试样的保护膜及离型膜等，在不能让试样受到污染的情况下将被测试
样垂直置于样品室光路中，测量并记录被测试样的透过率：
e） 取出被测试样，绘制其近红外透过光谱曲线，并列出对应波长下的透过率数据； f) 重复d)～e），依次测量并记录平行试样的近红外光谱透过率； g) 测量结束后，关闭测量仪器。
测量结果表述
9
测量结果应包含如图1所示的近红外光谱透过率曲线和对应波长下的透过率数据。
2 HG/T5077—2016
100
80
1
40
20
0 1 000 图1 近红外光谱透过率曲线示意图
1 500
2 000
2 500
波长/nm
10 测试报告
测试报告应包括下列内容： a) 测试日期； b) 测试温度、湿度等环境条件； c) 测量所依据的标准名称和编号； d) 测量所用仪器方法； e) 测量仪器的名称、型号， 以及波长范围、波长间隔等测量参数； f) 被测光学功能薄膜的名称、规格、型号、厂家等描述； g) 测量结果； h) 任何其他的相关信息。
