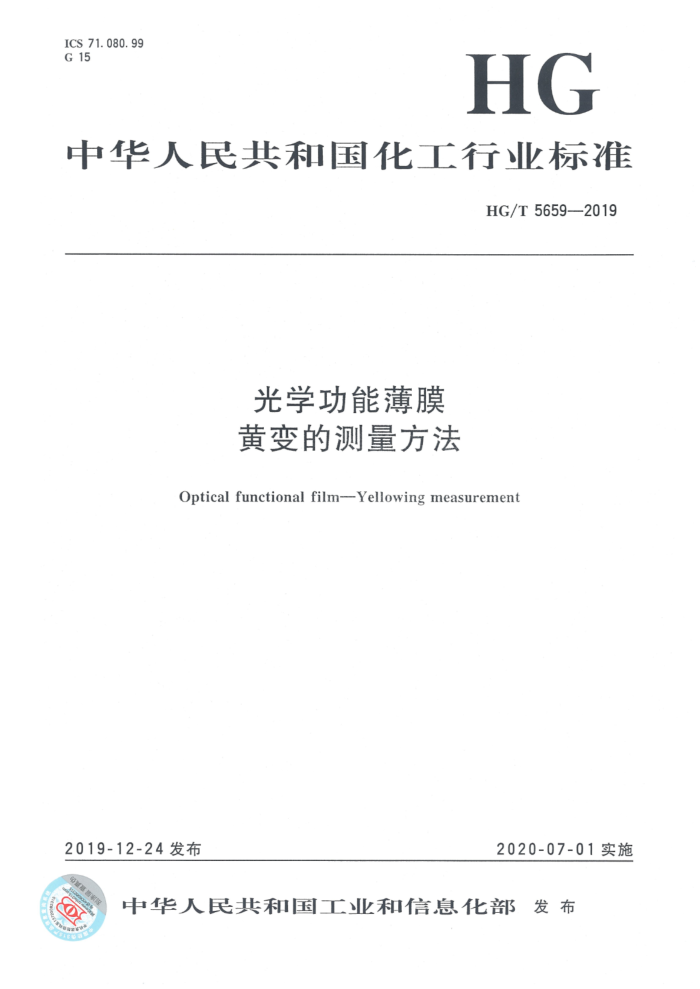

ICS 71. 080.99 G 15
HG
中华人民共和国化工行业标准
HG/T56592019
光学功能薄膜黄变的测量方法
Opticalfunctionalfilm-Yellowingmeasurement
2020-07-01实施
2019-12-24发布
中华人民共和国工业和信息化部发布
e HG/T 5659—2019
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：中国兵器工业集团第五三研究所、合肥乐凯科技产业有限公司、宁波长阳科技
股份有限公司。
本标准主要起草人：张瑞蓉、邱桂花、王益珂、王雯、韩建龙、于名讯、潘士兵。 HG/T 5659--2019
光学功能薄膜黄变的测量方法
1范围
本标准规定了光学功能薄膜在模拟的太阳光或在紫外光照射下的黄变测量方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1865一2009色漆和清漆人工气候老化和人工辐射爆露滤过的氙弧辐射 GB/T16422.2-2014塑料实验室光源暴露试验方法：第2部分：氙弧灯 GB/T16422.3--2014塑料实验室光源暴露试验方法第3部分：荧光紫外灯 GB/T23987一2009色漆和清漆涂层的人工气候老化曝露，曝露于荧光紫外线和水 GB/T25274一2010液晶显示器（LCD）用薄膜紫外吸收率测定方法 GB/T26332.1一2010光学和光学仪器光学薄膜第1部分：定义 HG/T4608一2014光学功能薄膜颜色的测量方法 JJG178一2007紫外、可见、近红外分光光度计检定规程
3术语和定义
GB/T26332.1一2010界定的以及下列术语和定义适用于本文件。
3. 1
三刺激值tristimulusvalues 在三色系统中与待测色刺激达到色匹配所需的3种参照色刺激的量。 在CIE1931标准色度系统中，用X、Y、Z表示三刺激值；在CIE1964标准色度系统中，用
X10、Y10、Z10表示三刺激值。 3. 2
黄色指数yellowingindex 相对于国际照明委员会（CIE）规定的标准照明体，以氧化镁为基准的黄色值。 CIE1931标准色度系统黄色指数YI用公式（1）表示：
100X(1.28X-1.06Z)
YI :
(1)
Y
式中：
YI CIE1931标准色度系统黄色指数：
X,Y,Z CIE1931标准色度系统三刺激值。 CIE1964标准色度系统黄色指数YI1。用公式（2）表示：
1 HG/T5659—2019
100X(1.28X1o-1.06Z10)
YI10
(2)
Y10
式中：
YI10——CIE1964标准色度系统黄色指数；
X10，Y10，Z10——CIE1964标准色度系统三刺激值。 3. 3
黄变yellowing 透明或者不透明物质在外界条件如光、化学药品等作用下颜色变黄的现象。 黄变用△YI表示。
4测量原理
根据光学功能薄膜在太阳光或紫外线长时间照射下易发生颜色变黄的现象， 以氙弧灯模拟太阳光照射条件，或以不同波长的紫外灯照射试样，在规定的时间内观察试样发生的颜色变化，用分光光度计测量试样在老化前后的CIE1931标准色度系统三刺激值或CIE1964标准色度系统三刺激值，由三刺激值计算出样品在老化前后的黄色指 从而确定光学功能薄膜在人工气候老化模拟后的黄变值。 5测量设备及方法 5.1 通则
光学功能薄膜试样的老化设备分为两种 内部安装鼠弧灯的老化试验箱模拟太阳光照条件；内部安装紫外 灯的老 老化试验箱模拟紫外 光照条 根据需 要选用。
试样在老化前后的三 制激值再自动记录的分光光度计测手 5.2 老化设备
配制氙弧灯的老化试验箱应满足GB/T16422.2—2014中4的规定或GB/T1865中6的规定。 配制紫外灯的老化试验箱应满足GB/T16422.3—2014中4的规定或GB/T23987中5的规定。
5.3分光光度计
测量试样三刺激值的分光光度计应按照HG/T4608-2014中6.2的规定。 5.4三刺激值的测量
试样老化前后三刺激值的测量应按照HG/T4608—2014中6.3～6.5的规定。
6试样
6.1试样要求
按照GB/T25274一2010中5.3的规定。若试样有特殊要求，按产品规定进行预处理。 6.2试样尺寸
试样为尺寸50mmX50mm的方片或直径50mm的圆片。特殊的仪器试样尺寸应符合测量仪器
2 HG/T5659—2019
的规定。 6.3试样数量
每组不少于3个样品进行测量。 6.4取样方法
按照GB/T25274—2010中5.1及5.2的规定。
7环境条件
试样在配制氙弧灯的老化试验箱中进行老化按照GB/T16422.2一2014中6的规定或 GB/T1865中9.2~9.5的规定。
试样在配制紫外灯的老化试验箱中进行老化按照GB/T16422.32014中6的规定或 GB/T23987中8.2的规定。
试样使用分光光度计测量三刺激值按照JJG178—2007中6.1.6的规定。 8测量步骤 8.1 老化前黄色指数YI。的测量
在进行试样的老化试验或公式（2） 计算出 出试样老化前的黄色指数 8.2放置试样
则量试 的三刺激值根据测量仪器按照公式（1）
芬光光
Z
-
将试样放到托盘上，置于选定的老化试验箱试板架中央位置，试样的照射面朝向光源， 试样间不可叠放。托盘与光源的距离为250mm 8. 3 照射试验
启动老化实验箱开关， 在设定的环境条件下让试样在光源下；连续照射 一定时间，建议不少于
3h。 8.4结束试验
到达规定的照射时间后，关闭老化试验箱，从中取出试样，在0.5h内对试样进行测量。 8.5老化后黄色指数YI，的测量
用同一分光光度计测量老化后试样的三刺激值，按照公式（1）或公式（2）计算出试样老化后的黄色指数YI1。
9试验数据处理
试样的黄变△YI按照公式（3）进行计算：
AYI=YI,-YI
(3)
3 HG/T5659—2019
式中： YI。——老化前试样的黄色指数； YI1"老化后试样的黄色指数。
10 测试报告
测试报告应包括下列内容： a) 测试日期； b) 被测光学功能薄膜的名称、规格、型号、厂家等措述； c) 测量仪器及老化设备的温度、湿度等环境条件； d) 测量所依据的标准名称及编号； e) 测量三刺激值所用仪器的名称、型号、光源等测量参数； f) 老化试验箱的名称、型号、光源及照射时间等试验参数； g) 测量结果：每组3个平行试样的测量结果单独列出； h) 任何其他的相关信息。 0
中华人民共和国化工行业标准光学功能薄膜黄变的测量方法 HG/T5659—2019
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）北京科印技术咨询服务公司顺义区数码印刷分部 880mm×1230mm1/16印张%字数13.2千字
2020年6月北京第1版第1次印刷
书号：155025·2683
购书咨询：010-64518888 售后服务：010-64518899
网址：http://www.cip.com.cn
凡购买本书，如有缺损质量问题，本社销售中心负责调换。
版权所有违者必究
定价：14.00元
