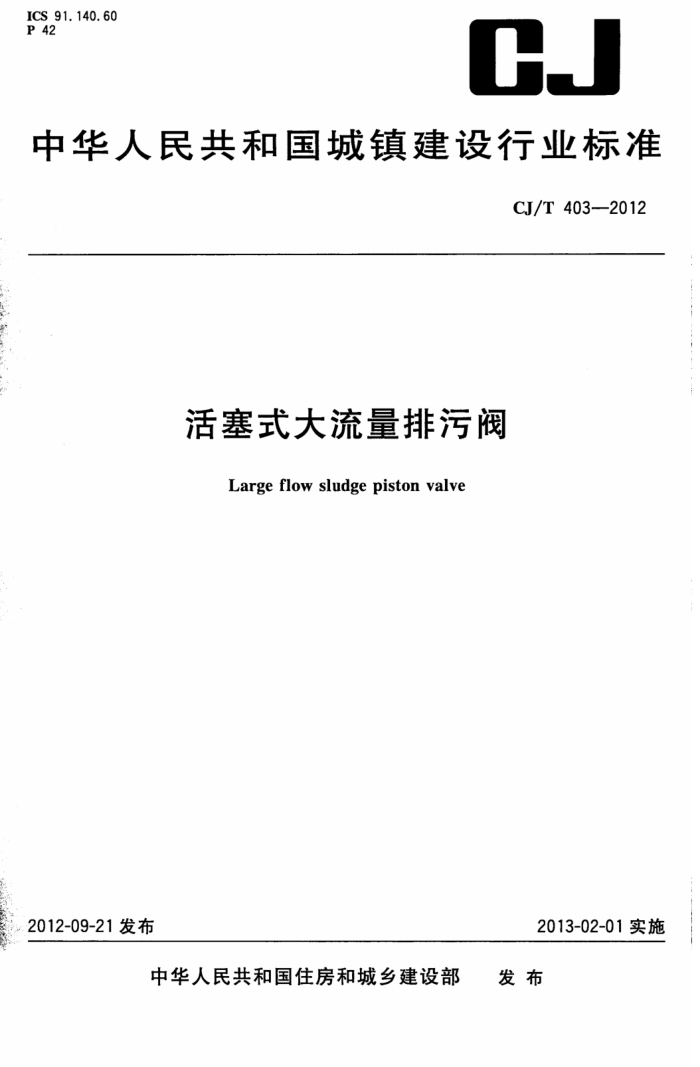

ICS 91.140.60 P42
CJ
中华人民共和国城镇建设行业标准
CJ/T 403—2012
活塞式大流量排污阀
Large flow sludge piston valve
2013-02-01实施
2012-09-21发布
发布
中华人民共和国住房和城乡建设部 CJ/T403—2012
前言
本标准按照GB/T1.1-2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：广东永泉阀门科技有限公司、广东铸德实业有限公司、北京市永泉腾达阀门科技
有限公司。
本标准主要起草人：陈键明、黎彪、陈炎明、吴柏敏、梁建林、李茜明、潘庆祥、黄明亮、胡志明、 柴秀娟。
1
建筑321---标准查询下载网 www. jz321. net CJ/T403--2012
活塞式大流量排污阀
1范围
本标准规定了活塞式大流量排污阀的术语和定义、结构型式、产品型号、零件材料及结构、要求、试
验方法、检验规则、标志、包装、运输和贮存。
本标准适用于公称尺寸DN80～DN400，公称压力小于或等于PN10，活塞驱动，用在给水排水等系
统中，排除沉淀在池底的污泥和其他沉淀物的活塞式大流量排污阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1047管道元件DN(公称尺寸）的定义和选用 GB/T1048管道元件PN(公称压力）的定义和选用 GB/T1220不锈钢棒 GB/T1239.2一2009冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧 GB/T1527铜及铜合金拉制管 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3098.15紧固件机械性能不锈钢螺母 GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量 磁性法 GB/T6414一1999铸件尺寸公差与机械加工余量 GB/T6739—2006色漆和清漆铅笔法测定漆膜硬度 GB/T7307 55°非密封管螺纹 GB/T7993用在腐蚀条件下的塘玻璃设备的高电压试验方法 GB/T8464 铁制和铜制螺纹连接阀门 GB/T8923一1988涂装前钢材表面锈蚀等级和除锈等级 GB/T9286—1998 色漆和清漆漆膜的划格试验 GB/T10708.31 往复运动橡胶密封圈结构尺寸系列第3部分：橡胶防尘密封圈 GB/T11211 硫化橡胶或热塑性橡胶与金属粘合强度的测定二板法 GB/T12220 通用阀门标志 GB/T12225 通用阀门铜合金铸件技术条件 GB/T12227 通用阀门球墨铸铁件技术条件 GB/T13927 工业阀门压力试验 GB/T15254 ：硫化橡胶与金属粘接180°剥离试验 GB/T17241.6整体铸铁法兰 GB/T17241.7铸铁管法兰技术条件 GB/T21873 ：橡胶密封件给、排水管及污水管道用接口密封圈材料规范 JB/T7747针型截止阀
+
1 CJ/T403—2012
JB/T7928通用阀门供货要求 YB/T11弹簧用不锈钢丝
3术语和定义
下列术语和定义适用于本文件。
3. 1
活塞式大流量排污阀largeflowsludgepistonvalve 采用活塞驱动，流通截面积大，用于给水排水系统中，能快速排除池底沉淀物的角式截止阀。
4结构型式
活塞式大流量排污阀（以下简称排污阀）的结构型式见图1。
12
13
14
11 10 9 8
7
6 0 4 3 2
介质流向
1
更调
说明：
一阀体； 2----阀瓣； 3—弹簧； 4-—阀杆； 5—-防尘密封圈； 6—-0形密封圈；
活塞密封圈；
1-
9-活塞； 10活塞缸； 11—单向阀； 12——驱动介质进出管； 13-缸盖； 14- 一针形调节阀。
一阀盖；
7
图1活塞式大流量排污阀的结构型式
2
建筑321---标准查询下载网 www. jz321. net CJ/T403—2012
5产品型号
5.1型号编制
类型代号为PW，型号表示方法如下：
口 口 00-00
阀体材料代号：Q球墨铸铁压力代号：公称压力数值密封面材料代号：X-——橡胶结构形式代号：4—角式流道连接形式代号：4-——法兰连接驱动方式代号：6--气动7—— 液动类型代号：PW一活塞式大流量排污阀
5.2型号示例
PW744X-10Q表示驱动方式为液动、法兰连接、结构形式为角式、密封面材料为橡胶、公称压力为 PN10、阀体材料为球墨铸铁的活塞式大流量排污阀。
零件材料及结构
6
6.1零件材料 6.1.1 排污阀的主要零件材料宜符合表1的规定。
表1主要零件材料
材料牌号、代号
零件名称
标准 GB/T12227 YB/T 11 GB/T1220 GB/T12225 GB/T 21873
名称球墨铸铁奥氏体不锈钢马氏体不锈钢铸造铜合金
阀体、阀瓣、阀盖、缸盖
QT450-10,QT500-7
弹簧阀杆
12Cr18Ni9
20Cr13.30Cr13.06Cr19Ni10
活塞缸、活塞防尘密封圈、O形密封圈、
ZCuA19Mn2
橡胶奥氏体不锈钢
EPDM、NBR,CR
活塞密封圈紧固件
GB/T3098.6,GB/T3098.15
06Cr19Ni10
6.1.2 排污阀控制管路上的针形调节阀应符合JB/T7747的规定，单向阀应符合GB/T8464的规定，铜管应符合GB/T1527的规定。 6.2零件结构 6.2.1 阀瓣 6.2.1.1 阀瓣应由铁芯外表面全部包覆橡胶制成，包覆橡胶的厚度不应小于2mm。
3
