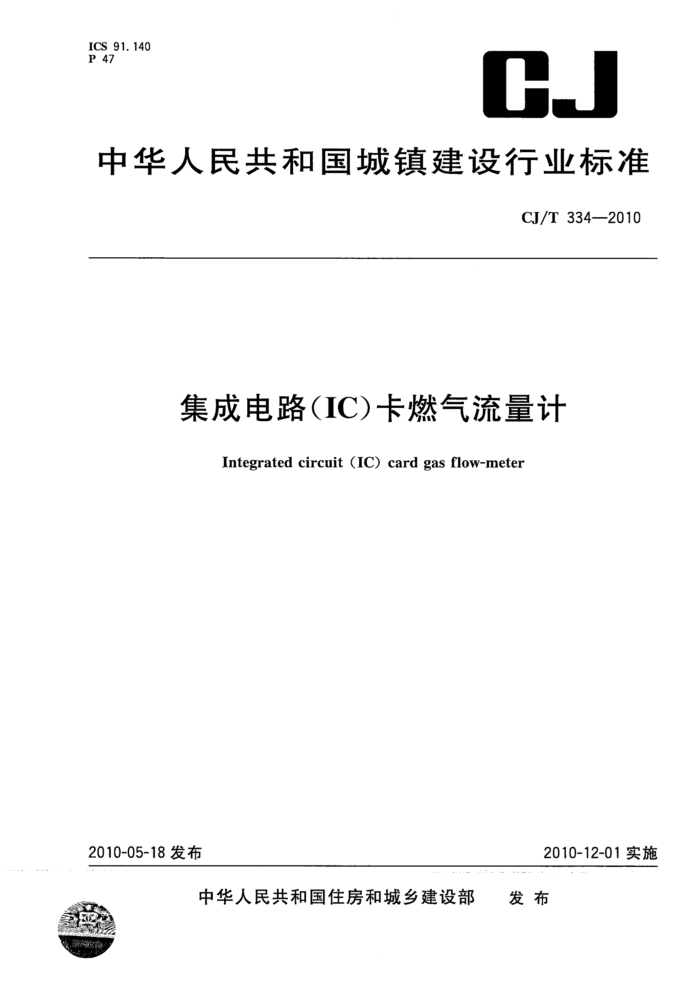

ICS 91.140 P 47
CJ
中华人民共和国城镇建设行业标准
CJ/T 334—2010
集成电路(IC)卡燃气流量计
Integrated circuit (IC) card gas flow-meter
2010-12-01实施
2010-05-18发布
中华人民共和国住房和城乡建设部 发布 CJ/T 334—2010
目 次
前言
范围 2 规范性引用文件
1
术语和定义 4 一般要求 5
3
要求 6 试验方法 7 检验规则 8标志、包装与安装附录A（资料性附录） 本标准与OIMLR137-1:2006的结构性差异对照附录B（资料性附录） 本标准与OIMLR137-1:2006技术性差异及其原因对照附录C（资料性附录） IC卡燃气流量计分类方式.. 附录D（规范性附录） 流量于扰试验· 附录E（规范性附录） 电子测量系统或者装置的环境影响试验
....
14 17
19 21 23 25 27 CJ/T334—2010
前言
本标准修改采用OIML(Internationalorganizationoflegalmetrology）R137-1：2006《燃气流量计》 （英文版）。
本标准根据OIMLR137-1:2006重新起草。在附录A中列出了本标准与OIMLR137-12006的结构性差异对照表。
考虑到我国国情，在采用OIMLR137-1：2006时本标准做了一些修改。在附录B中给出了这些技术性差异及其原因的一览表以供参考。
本标准的附录D和附录E为规范性附录，附录A、附录B和附录C为资料性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城镇燃气标准技术归口单位归口。 本标准起草单位：北京市公用事业科学研究所、北京市燕山工业燃气设备有限公司、杭州先锋电子
技术股份有限公司、关信仪表集团有限公司、浙江苍南仪表户、丹东思凯电子发展有限责任公司、北京市公用工程设计监理公司、浙江威星智能仪表股份有限公司、陕西航天动力高科技股份有限公司、北京市燃气集团有限责任公司、中国计量科学研究院、北京市计量检测科学研究院。
本标准主要起草人：李清、张涛、杨有涛、谢骏、顾志烈、章圣意、耿平、朱运起、赵彦华、田雅杰、 崔骊水、张立谦、柴家凤、程海泉。 CJ/T3342010
集成电路（IC）卡燃气流量计
1范围
本标准规定了集成电路（IC)卡燃气流量计（以下简称IC卡流量计)的结构、性能要求、试验方法、检验规则及标志、包装。
本标准适用于最大工作压力不超过0.1MPa、最大瞬时流量不超过5000m/h（101.325kPa， 293.15K)的IC卡流量计。
本标准不适用于基表为膜式燃气表的IC卡流量计。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2423.1电工电子产品环境试验第1部分：试验方法试验A：低温（GB/T2423.1- 2008,IEC60068-2-1:2007,IDT)
GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温（GB/T2423.2-
2008,IEC60068-2-2:2007,IDT)
GB/T2423.3电工电子产品环境试验 第3部分：试验方法1 试验Cab：恒定湿热试验 (GB/T2423.3—2006,IEC60068-2-78:2001,IDT)
GB/T2423.4电工电子产品环境试验第4部分：试验方法试验Db：交变湿热（12h十12h循环)(GB/T2423.4—2008,IEC60068-2-30:2005,IDT)
GB/T2423.7电工电子产品环境试验第7部分：试验方法试验Ec：倾跌与翻倒（主要用于整机试验)(GB/T2423.7—1995,idtIEC60068-2-31：1982)
GB/T2423.43电工电子产品环境试验第43部分：试验方法振动、冲击和类似动力学试验样品的安装（GB/T2423.43--2008,IEC60068-2-47：2005,IDT)
GB/T2423.56电工电子产品环境试验第56部分：试验方法试验Fh：宽带随机振动（数字控制)和导则(GB/T2423.56—2006,IEC60068-2-64：1993,IDT)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB3836:1爆炸性环境用防爆电气设备通用要求第1部分：通用要求（GB3836.1一2000，eqv
IEC60079-0:1998)
GB/T4365 电工术语电磁兼容 GB/T17214.2一2005工业过程测量和控制装置的工作条件第2部分动力（IEC60654-2：
1979,IDT)
GB/T17611封闭管道中流体流量的测量术语和符号 GB/T17626.1电磁兼容试验和测量技术抗扰度试验总论（GB/T17626.1一2006，
IEC61000-4-1:2000,IDT)
GB/T17626.2电磁兼容 试验和测量技术 静电放电抗扰度试验（GB/T17626.2—2006， IEC61000-4-2:2001,IDT)
GB/T17626.3电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（GB/T17626.3一 2006,IEC61000-4-3:2002,IDT)
1 CJ/T334—2010
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度（GB/T17626.4一2008， IEC 61000-4-4:2004,IDT)
GB/T17626.5电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验（GB/T17626.5一2008， IEC61000-4-5:2005,IDT)
GB/T17626.6电磁兼容 试验和测量技术 射频场感应传导扰抗扰度（GB/T17626.6- 2008,IEC61000-4-6:2006,IDT)
GB/T17626.11电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 (GB/T17626.11—2008,IEC61000-4-11:2004,IDT)
GB/T17799.1电磁兼容通用标准居住、商业和轻工业环境中的抗扰度试验（GB/T17799.1- 1999,idt IEC61000-6-1:1997)
GB/T17799.2电磁兼容 通用标准工业环境中的抗扰度试验（GB/T17799.2一2003， IEC61000-6-2:1999,IDT)
GB/Z18039.5电磁兼容 环境公用供电系统低频传导骚扰及信号传输的电磁环境 (GB/Z18039.5—2003,IEC61000-2-1:1990,IDT)
GB/T18460.3--2001IC卡预付费售电系统第3部分：预付费电度表 GB/T18603--2001关然气计量系统技术要求 GB50028—2006城镇燃气设计规范 CJ/T166—2006建设事业集成电路(IC)卡应用技术 CJ/T243一2007建设事业集成电路（IC)卡产品检测 JJF1004—2004流量计量名词术语及定义 JJF1059测量不确定度评定与表示 JJG1003-—2005流量积算仪
3术语和定义
GB/T17611、GB/T4365、CJ/T166、JJF1004、JJF1059中确立的以及下列术语和定义适用本
标准。 3. 1
流量基表gasmeter 在工作条件下，能够连续计量和显示通过流量传感器的气体流量的仪表，其显示装置为机械式、电
子式或同时具备机械式和电子式。 3. 2
集成电路（IC)卡控制模块integratedcircuit(IC)cardmanipulativemodule 用于燃气预付费控制和显示的电子模块，简称IC卡控制模块。
3.3
流量切断阀shut-offvalve 由IC卡控制模块控制的阀门装置，简称切断阀。
3. 4
集成电路（IC)卡燃气流量计integratedcircuit(IC)cardgasflow-meter 由流量基表、IC卡控制模块和切断阀组成，具有预付费、信息交换等功能的燃气计量控制仪表，简
称IC卡流量计。 3.5
一体式IC卡燃气流量计gasflow-meterwithICcardflowintegrationmeters IC卡控制模块与流量基表为一体式结构的IC卡燃气流量计。
2
