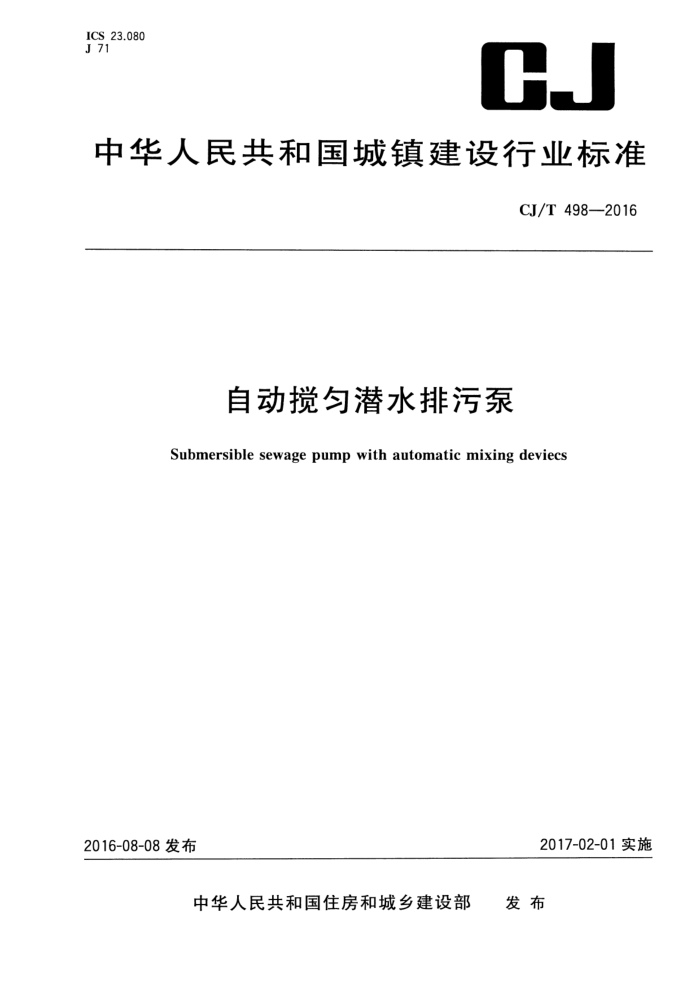

ICS 23.080 J 71
CJ
中华人民共和国城镇建设行业标准
CJ/T 498—2016
自动搅匀潜水排污泵
Submersible sewage pump with automatic mixing deviecs
2017-02-01实施
2016-08-08发布
发布
中华人民共和国住房和城乡建设部 CJ/T498—2016
目 次
前言
范围 2 规范性引用文件术语和定义
1
3
4 型号、基本参数、结构、工作条件与材料. 5 要求 6 试验方法
检验规则 8标志、包装、运输和贮存附录A（规范性附录） 搅匀泵的泵效率规定附录B（资料性附录） 搅匀泵结构示意图
10 12 CJ/T 498—2016
前言
本标准按照GB/T1.1-—2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：上海熊猫机械（集团)有限公司、上海市政工程设计研究总院（集团)有限公司、悉
地国际设计顾问（深圳)有限公司、中元国际（上海)工程设计研究院有限公司、上海高等教育建筑设计研究院。
本标准主要起草人：王兴荣、覃少华、张甫杰、柳汉莹、朱玮、周庆可、束长燕、李春光、姜文源、罗定元、 陶、周芸。
II CJ/T498—2016
自动搅匀潜水排污泵
1范围
本标准规定了自动搅匀潜水排污泵的术语和定义、型号、基本参数、结构、工作条件与材料、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于流量为10m/h~1500m/h，扬程为6m~36m，功率为0.75kW~75kW，处理含有固体颗粒物污水、纤维物污水的自动搅匀潜水排污泵的生产和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1220不锈钢棒 GB1971旋转电机线端标志与旋转方向 GB/T2828.1 计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检验抽样计划 GB/T3216 回转动力泵水力性能验收试验1级和2级 GB/T5013.4 额定电压450/750V及以下橡皮绝缘电缆 第4部分：软线和软电缆 GB/T9174 一般货物运输包装通用技术条件 GB/T9239.1-2006 机械振动恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的
检验
GB/T12785 潜水电泵试验方法 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T17241.6 整体铸铁法兰 GB/T24674——2009 污水污物潜水电泵 GB/T29529泵的噪声测量与评价方法 GB/T29531泵的振动测量与评价方法 JB/T4297 7泵产品涂漆技术条件 JB/T6880.1泵用灰铸铁件 JB/T11923潜水电泵可靠性考核评定方法
3术语和定义
下列术语和定义适用于本文件。
3.1
自动搅匀潜水排污泵 submersiblesewagepumpwithautomaticmixingdevices 带有搅匀装置，将集水池中的污水污物进行搅勾，防止沉淀的潜水电泵（以下简称“搅匀泵”）。
I CJ/T498—2016
3.2
搅匀装置 mixing devices 位于搅匀泵底部，由搅匀叶轮、隔水板、搅匀头等组成的，具有均质集水池的污水污物的功能的装置。
3.3
搅匀直径 mixingdiameter 搅匀泵在集水池中产生有效扰动的直径。
型号、基本参数、结构、工作条件与材料
4
4.1型号
搅匀泵型号按下列方式标记
00-0--0
电机额定功率（kW）搅匀直径（mm）扬程（m）流量（m"/h）排出口直径（mm）产品代号（JYWQ）
示例：排出口直径50mm，流量23m*/h，扬程11m，搅匀直径1200mm，电机额定功率2.2kW的搅匀泵标记：
JYWQ5023—1112002.2。
4.2基本参数 4.2.1 在电源频率为50Hz、电压为三相380V的条件下，搅匀泵的基本参数应符合表1的规定。
表1 基本参数
排出口
序号 直径 流量Q 扬程H 搅匀
同步转速 r/min
总功率 搅匀 机组 泵效率 通过颗粒
直径 mm 800 900
功率 效率 kw
最大直径 mm
m/h m 10
kw 0.75 1.5 2.2 0.65 26.2 37.2 15 2.2 0.6 31.6 41.5 15
%
mm 50 50 50 50 50 50 65 65 80 80 80
% 25.2 36 11 30
1 2 3 4 5 6 7 8 9 10 11 2
7.5 11 20 1 100 11 1 000 19 1 100 26 1 400 3 000 10 1000 32 1 300 12.5 1 100 22 1 400 16 1 200
0.3 0.6
15 11 23 25 25 37 30 40 45 65
38.6
15
0.65 34.2 43
4 5.5 3 7.5 0.8 36.5 44.2 15
15 15
34.2 43 35.6 45.2 15
0.8 0.6
0.65 36.6 46
4 7.5 0.8 38.8 47 15 7.5
15
0.8
49.1 20
40.5
