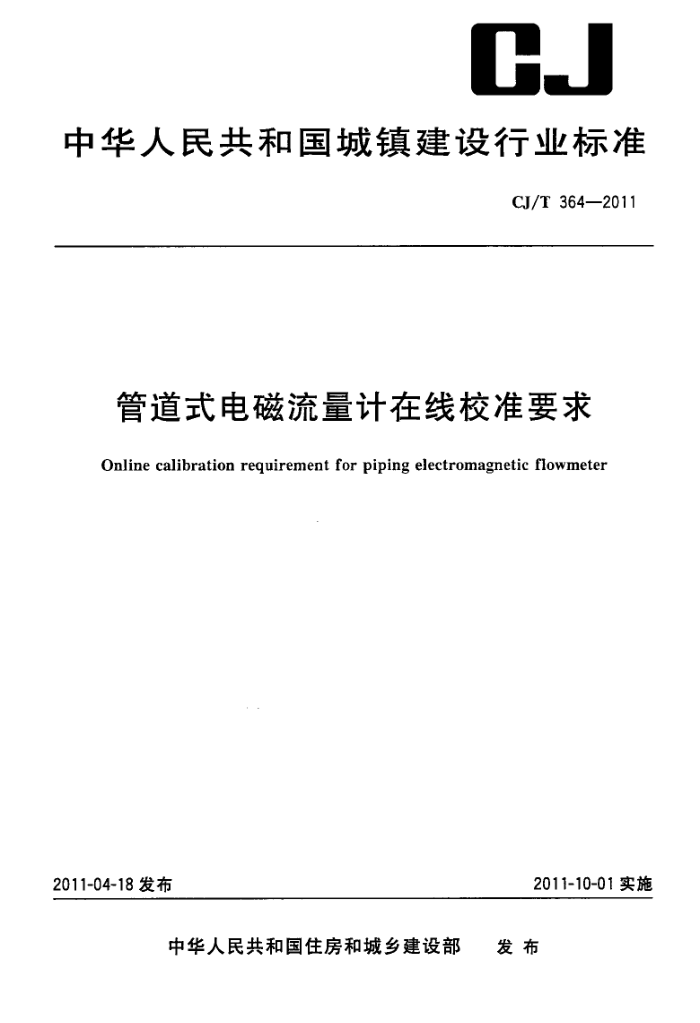

CJ
中华人民共和国城镇建设行业标准
CJ/T 364—2011
管道式电磁流量计在线校准要求
Online calibration requirement for piping electromagnetic flowmeter
2011-10-01实施
2011-04-18发布
中华人民共和国住房和城乡建设部 发布 CJ/T 364~2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：中国城镇供水排水协会设备材料工作委员会本标准参加起草单位：国家水大流量计量站、长春水务（集团)有限责任公司、广州市自来水公司、上
海申波自来水物探工程技术有限公司、大连市自来水集团有限公司、开封仪表有限公司、上海威尔泰工业自动化股份有限公司、科隆测量仪器（上海)有限公司、余姚银环流量仪表有限公司、深圳市拓安信自动化仪表有限公司、上海迪华科技有限公司、郑州市自来水总公司。
本标准主要起草人：苗豫生、宋雪峰、邓慧莉、陆浩亮、孙健、魏敏杰、沈磊、朱迅华、宋建军、朱家顺、 詹益鸿、邵旭东。 CJ/T364—2011
管道式电磁流量计在线校准要求
1范围
本标准规定了管道式电磁流量计（简称电磁流量计）在线校准的术语和定义、校准要求。 本标准适用于满管流的电磁流量计在线校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB17167用能单位能源计量器具配备和管理通则 JJG1030超声流量计
3术语和定义
下列术语和定义适用于本文件。
3. 1
标准表standardmeter 基于时差法原理、用于校准电磁流量计的外夹式超声流量计。
3. 2
标准管段standardpipeline 与电磁流量计相联接的、适合标准表安装的、尺寸稳定的一段管道。
3. 3
标准表法standardmetermethod 以标准表为标准器，使流体在相同时间间隔内连续通过标准表和电磁流量计，比较两者的输出流量
值，从而确定电磁流量计计量性能的校准方法。该方法也可用于其他型式流量计的在线校准。 3. 4
电参数法electricityparametermethod 通过对直接影响电磁流量计测量准确度的传感器励磁线圈电阻和对地绝缘电阻、电极接液电阻偏差
率、转换器各项参数转换准确度和零点漂移等参数进行校准，从而确定电磁流量计计量性能的校准方法
4校准要求
4.1基本要求 4.1.1电磁流量计在规定的流量范围内其准确度等级应满足GB17167的要求。 4.1.2电磁流量计的重复性误差不应超过基本误差限绝对值的1/2。 4.1.3电磁流量计零点漂移不应超过基本误差限的绝对值。 4.1.4根据电磁流量计使用说明书要求、检定证书或出厂校验单，检查电磁流量计是否正常工作和转换器中影响计量准确度关键参数的输人是否正确。
1 CJ/T364—2011
4.2校准条件和标准要求
4.2.1 电磁流基计的选择、安装与使用应满足产品的要求。 4.2.2 电磁流量计应有前次的校准或检定证书。 4.2.3 标准表的基本误差应优于士0.5%。 4.2.4 电磁流量模拟信号校准器等测量设备的选择参见附录A。 4.2.5 在线校准使用的所有计量器具均应具有有效的校准或检定证书。 4.2.6 标准表的安装、使用应符合JJG1030的要求。 4.2.7 校准时的实际流速不应小于0.3m/s。 4.2.8 传感器应单独正确接地，耳接地电阻小于100或符合生产厂家特待定的要求。 4.2.9 对有衬里的标准管段，应准确了解衬层厚度和材料类型。标准管段与电磁流量计直接串联，前后直管段长度能够保证标准表的正确计量。 4.3校准项目和校准方法
4.3.1标准表法 4.3.1.1 标准表的安装
a) 标准表应串联安装在电磁流量计上游侧或下游侧。 b）用量具分别在标准表换能器安装位置附近的同一截面上等角分布测量n次外直径，或测量n
次外周长计算出外直径，其平均值D按式(1)计算。
ZD. D=E1
*.(1)
n
式中： n"测量次数，n≥4; D一第i点测得的管道外直径或计算出的外直径。
c) 在标准表换能器安装位置上均布5个点，使用测厚仪测量管道壁厚，并取其平均值。 d) 对无法测量的参数，如管道材质、衬里材料、厚度等，根据技术资料现场查明确认。 e） 将以上管道参数输人标准表内，得出标准表换能器安装距离L。在标准管段上划线定位，以便
准确地安装；也可用坐标纸剪成宽为L的长条，围在管壁上，使纸长等于周长，然后对折，定出标准表换能器的位置。也可参照使用说明书推荐的方法执行。
f) 清理已定安装位置附近的管壁（比标准表换能器约大倍的面积），将管壁上的油漆、铁锈、污
垢等清除干净，露出管道材质，打磨光滑。 g) 在标准表换能器表面均匀涂以耦合剂，将标准表换能器上标志对准安装位暨，使其发射面与管
壁紧密接触。 h) 用紧固件将标准表换能器固定在管道上。将标准表换能器信号传输电缆连接到转换器上。按
要求将信号调试到最佳状态。
4.3.1.2示值误差校准
a) 根据现场实际情况确定校准流量点，每个流量点校准3次。现场无法调节流量时可采用在不
同的时段进行校准。流量点一般选择1～3个。 b) 每次校准时，同时读取并记录电磁流量计和标准表的示值。若读取的数值为瞬时值，则至少读
取20个数值，取其平均值；若读取的数值为累积值，则应保证大于最小读数的1000倍或读取至少20分钟的累积值。
c）电磁流量计每个流量点每次校准的相对示值误差E，按式（2)计算。
2 CJ/T364—2011
Eg -(9) ×100%
........( 2)
(qs)j
式中： 9第i流量点第i次校准时的电磁流量计示值(瞬时值或累积值)；（q）第i流量点第i次校准时的标准表示值（瞬时值或累积值）。
4.3.1.3重复性计算
电磁流量计每个流量点的重复性（Er）：按式（3)计算：
(Er),= N(n-1)台 Z(E, -E)* ×100%
1
..(3)
式中： n 第i流量点的校准次数，n≥3； E，按式(1)类同计算。 取电磁流量计所有流量点的重复性最大值作为电磁流量计的重复性Er。
4.3.1.4校准结果应满足4.1的要求。
4.3.2电参数法 4.3.2.1 传感器性能要求
a） 励磁线圈电阻值与出厂或首次校准时一致，其偏差率不超过士1.0%。 b) 励磁线圈对地绝缘电阻不应小于20MQ或符合生产厂家特定的要求。 ） 传感器两测量电极接液（对地）电阻值应基本致，两者的偏差率小于20%，且测量时伴有充
放电现象，
4.3.2.2转换器性能要求
a）电源端子与外壳之间的绝缘电阻不应小于20MQ。 b) 电磁流量计对流量特征系数的修改应有保护功能，能避免意外更改或能记录历史修改过程。
校准时应记录该特征系数数值并且在校准记录中注明。周期校准的电磁流量计特征系数值应与上次校准时特征系数值相同并没有进行过修改。
4.3.2.3委托方应提供电磁流量计的出户或首次校准时的下列数据：
a） 励磁线圈电阻； b）励磁线圈对地的绝缘电阻； c）传感器的接地电阻； d）连接电缆的参数（尤其是励磁电缆、信号电缆的电阻值）； e）首次校准时电极接液（对地）电阻的偏差率。
4.3.2.4传感器参数校准
关闭电磁流量计电源，拆除转换器接线端子的连接电缆，作好标记。 a）励磁线圈电阻
1）以数字万用表为测量工具，两个表笔分别接励磁线圈的两个端子，测量励磁线圈的电阻
值。测量结果与首次检测时的电阻值或生产厂家提供该型号规格的励磁线圈的电阻值进行比对。
2）测量结果应满足4.3.2.1的要求。 b）励磁线圈对地绝缘电阻
1）以500V兆欧表为测量工具时，在励磁线圈的一个端子与地线之间施加直流电压，稳定后
读数。 2）以绝缘电阻测试仪为测量工具时，将黑表笔连接电磁流量计接地端子，红表笔接入励磁线
3
