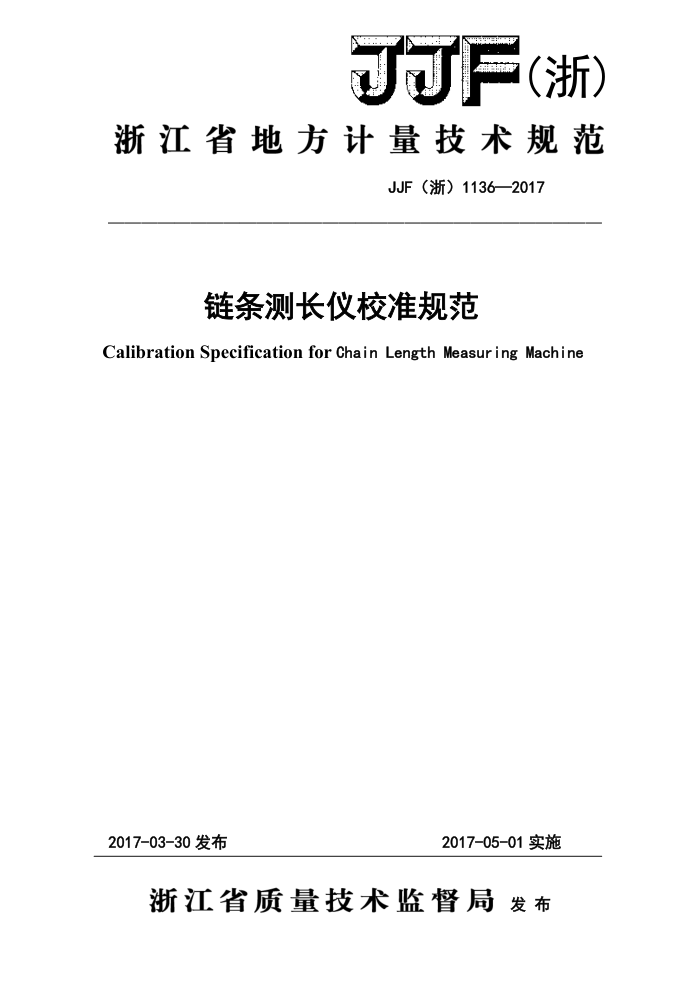

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1136—2017
链条测长仪校准规范
Calibration Specification for Chain Length Measuring Machine
2017-03-30发布
2017-05-01实施
浙江省质量技术监督局发布 JJF(浙)1136-2017
链条测长仪校准规范 Verification Regulation of Chain Length Measuring Machine
JJF(浙)1136-2017:
归口单位：浙江省质量技术监督局
主要起草单位：浙江省计量科学研究院
浙江省方正校淮有限公司
参加起草单位：诸暨市振兴机器有限公司
丽水市食品药品与质量技术检验检测院
金华市质量技术监督检测院
本规范委托浙江省计量科学研究院负责解释 JJF(浙)1136-2017
主要起草人：
叶怀储（浙江省计量科学研究院）
茅振华（浙江省计量科学研究院）
齐皇仲（浙江省方正校准有限公司）
参加起草人：
王德康（诸暨市振兴机器制造有限公司）
陈李河（食品药品与质量技术检验检测院）
朱建胜（金华市质量技术监督检测院）
II JJF（浙）1136-2017
目 髪录
引言
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) ... (5) (8)
范围 2 引用文件 3 概述 4计量特性 4. 1 测量力 4. 2 测量滑台纵向移动的直线度 4.3 测量滑台纵横向移动的垂直度 4. 4 示值误差 4.5 测量重复性 4. 6 检验载荷力 5 校准条件 5. 1 环境条件 5. 2 校准项目和校准设备 6 校准方法 6. 1 测量力 6.2 测量滑台纵向移动的直线度 6.3 测量滑台纵横向移动的垂直度 6.4 示值误差 6.5 测量重复性 6.6 检验载荷力 7校准结果表达 8复校时间间隔附录A链条测长仪示值误差测量结果的不确定度评定. 附录B校准证书或校准报告内容
1
..
..
++
III JJF（浙）1136-2017
引言
JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范
本标准修订、代替JJG（浙）61-1999《链条测长仪》。 与JJG（浙）61-1999相比，除编辑性修改外主要技术变化如下：
修改了测量范围内容；
一修改了最大允许误差校准方法内容；
一一新增附录A示值误差测量不确定度评定：
新增附录B校准证书或校准报告内容；
-
III JJF(浙)1136-2017
链条测长仪校准规范
范围本规范适用于测量上限至6000mm的链条测长仪的校准。
2引用文件
JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1071-2011国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用本规范。 3概述
链条测长仪是利用光栅等检测元件作为长度标准，以力传感器控制检验载荷，对链条链长和节距进行绝对测量或相对测量的仪器。结构示意如图1所示。
123.50 OOO
35N -
1.数显表 2.纵向导轨 3.磁栅或感应同步器等 4.测量滑台
5.力传感器图 1 链条测长仪结构示意图
6.测量力砖码
4计量特性 4.1测量力
测量力应为(3～8)N。 4.2测量滑台纵向移动的直线度
1 JJF（浙）1136-2017
测量滑台全程范围移动时，其直线度应不大于15” 4.3测量滑台纵横向移动的垂直度
0.02mm/300mm 4.4示值误差
最大允许示值误差：土（15μm+L/30×103）式中L为校准点的标称尺寸（mm）。 4.5测量重复性
不大于10m。 4.6检验载荷力
检验载荷力相对误差不大于3%。
5校准条件 5.1环境条件
仪器室的温度为20土3℃，每小时变化不大于1℃。被检测长仪在室内平衡温度时间应不少于24h，激光干涉仪在室内平衡温度时间应不少于2h。 5.2# 校准项目和校准设备链条测长仪校准项目和校准设备见表1。
表1校准项目和校准设备
主要校准设备
序号
校准项目
计量性能
测量范围（3～8）N
测量力
工作测力仪
1
MPE：±3%
测量滑台纵向移动的
自准直仪
3级
2
直线度
1级 MPEV :3μm
测量滑台纵横向移动
直角尺千分表激光干涉仪
3
垂直度示值误差
MPE: ± (0. 7+0. 5X10°L)m
4
测量重复性
激光干涉仪
5
MPE:±(0.7+0.5X10L)m
检验载荷力
专用码
MPE:±0.1%
6
2 JJF(浙)1136-2017
6校准方法 6.1测量力
用工作测力仪在测头处校准。 6.2测量滑台纵向移动的直线度
用自准直仪校准。将测量滑台每移动100mm，在自准直仪上读一次数，直线度应以自准直仪的最大和最小读数之差确定。应在垂直方向和水平方向分别进行。 6.3测量滑台纵横向移动的垂直度
在工作台上放置一直角尺，测量滑台上安装一只千分表，纵向移动测量滑台，使直角尺一直角边与移动方向平行，再将千分表安装于测量滑台横向滑板上，使千分表测头与直角尺另一直角边接触，移动测量滑台上横向滑板，千分表上起点读数与终点读数之差即为垂直度。 6.4示值误差
用激光干涉仪进行校准。将激光头、干涉镜、反射镜如图2安装。调整测量滑台上的反射镜与激光头在同一条直线上，测量滑台在链条测长仪测量范围内移动时，激光干涉仪应能不中断显示读数。连接环境补偿装置，使其生效。 移动测量滑台至链条测长仪起始点，链条测长仪清零，激光干涉仪同时清零。 接着移动测量滑台至100mm处，分别读取激光干涉仪及链条测长仪读数，以此方法依次校准200mm、300mm及至全程。测量滑台移至末端后返回零位，回零误差应小于10m，否则数据无效，须重新测量。每受检点须校准三次，三次链条测长仪读数的平均值减去激光干涉仪读数的平均值即为该点的偏差。
激光头
测量滑台 反射镜
干涉镜
用
图2校准系统结构示意图
3
