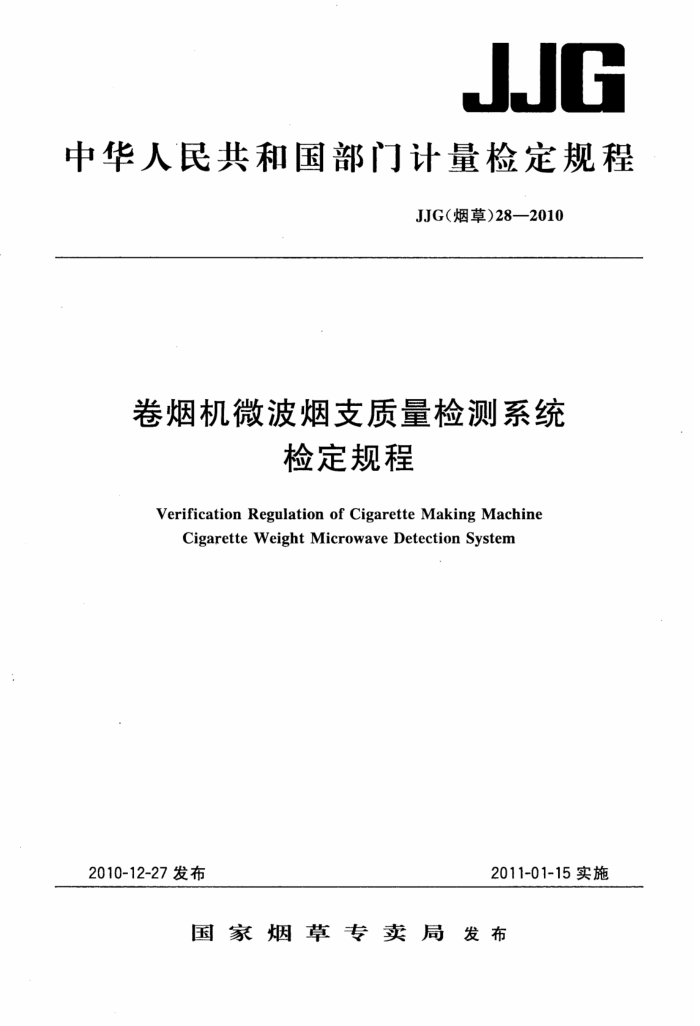

JJG
中华人民共和国部门计量检定规程
JJG(烟草)28—2010
卷烟机微波烟支质量检测系统
检定规程
Verification Regulation of Cigarette Making Machine
Cigarette Weight Microwave Detection System
2010-12-27发布
2011-01-15实施
国家烟草专卖局发布 JJG(烟草）28—2010
卷烟机微波烟支质量检测系统
检定规程
JJG（烟草）28--2010
Verification Regulation of Cigarette Making Machine CigaretteWeightMicrowaveDetectionSystem
本规程经国家烟草专卖局2010年12月27日批准，并自2011年01月
15日起实施。
归口单位：国家烟草专卖局主要起草单位：上海烟草（集团）公司
中国烟草标准化研究中心
参加起草单位：上海烟草（集团）公司上海卷烟厂
上海烟草（集团）公司北京卷烟厂
上海烟草（集团）公司天津卷烟厂
龙岩烟草工业有限责任公司
本规程由全国烟草标准化技术委员会负责解释
建筑321---标准查询下载网 www. jz.321. net JJG(烟草)28—2010
本规程主要起草人：
黄威［上海烟草(集团)公司］李中一［上海烟草(集团)公司」 张熟（中国烟草标准化研究中心）参加起草人：陈荣［上海烟草(集团)公司上海卷烟厂」 周学斌［上海烟草（集团)公司北京卷烟厂孙学炳［上海烟草（集团)公司天津卷烟厂」 邓春宁（龙岩烟草工业有限责任公司) JJG(烟草）)28—2010
卷烟机微波烟支质量检测系统
检定规程
1范围
本检定规程适用于卷烟机微波烟支质量检测系统的首次检定、后续检定和使用中检验。
2概述
卷烟机微波烟支质量检测系统主要由烟条密度（质量）检测微波扫描头、烟丝测温传感器、烟支质量计算系统组成，用来测量生产过程中烟支的质量。其中微波扫描头主要由微波发生器、谐振腔、检波放大器和数据处理器组成，见图1。
1
2
6
5
说明： 1---烟丝测温传感器；
微波扫描头； 3--微波发生器； 4-谐振腔； 5- 烟条；
2-
检波放大器；
6- 7 数据处理器； 8- 烟支质量计算系统。
图1卷烟机微波烟支质量检测系统组成示意图
系统的检测原理是微波谐振原理，由微波振荡器产生的微波信号被传送到微波谐振腔，当烟条穿过谐振腔时，不同密度及含水率的烟条会引起微波电磁场能量参数发生变化，通过对能量参数变化量的检测、分析和处理，得到烟条的密度信号并输出到烟支质量计算系统，从而实现烟支质量的检测。
1
建筑321---标准查询下载网 www. jz.321. net JJG（烟草）28—2010
3计量性能要求 3.1测试大气
环境温度：20℃~30℃；相对湿度：50%~70%。
3.2性能要求 3.2.1卷烟机微波烟支质量检测系统的允许误差 3.2.1.150支额定质量取样烟支的质量平均值示值误差：土5.0mg。 3.2.1.250支额定质量取样烟支的质量标准偏差：≤10.0mg。 4通用技术要求 4.15 外观检查
卷烟机微波烟支质量检测系统的谐振腔应洁净无污物，各连接线和接插头接触良好，铭牌标注清晰。 4.2工作状态检查 4.2.1卷烟机微波烟支质量检测系统的运行正常，系统斜率准确，参见附录A。 4.2.2卷烟机无嘴卷烟或滤嘴卷烟取样装置运行正常。 5计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。 5.1检定条件 5.1.1环境条件
环境温、湿度应符合3.1要求。 5.1.2检定用仪器设备
电子天平：量程应满足0g～200g，分辨力1mg，准确度等级Ⅱ级。 5.1.3检定用介质
正常生产过程中的无嘴卷烟或滤嘴卷烟，应优先选用无嘴卷烟。
5.2检定项目（见表1)
表1检定项目表
检定项目通用技术要求
首次检定 +
后续检定
使用中检验
+ +
+ +
50支额定质量取样烟支的
+
质量平均值示值误差 50支额定质量取样烟支的
+
+
+
质量标准偏差
注：表中“十”表示应检定的项目。
2 JJG（烟草）28—2010
5.3检定方法 5.3.1卷烟机微波烟支质量检测系统应预热至少4h。 5.3.2在卷烟机处于稳定车速运行状态下，进行50支额定质量烟支取样，额定质量点取当前生产烟支的额定质量设定值及该额定质量设定值士30mg，共3个额定质量取样点。 5.3.3通过取样装置得到50支额定质量取样的无嘴卷烟支或滤嘴卷烟支，每个额定质量点各取3批样。 5.3.4用电子天平测量每批50支额定质量取样烟支的质量，并计算平均值和标准偏差 SD值。 5.3.550支额定质量取样烟支的质量平均值计算公式如式（1）：
2 m:
M
..(1)
式中： M- 一一50支额定质量取样烟支的质量平均值，单位为毫克（mg）； m；一一额定质量取样单支烟支的质量，单位为毫克（mg）；
-额定质量取样烟支数，n=50。
n-
5.3.6每批50支额定质量取样烟支的质量平均值示值误差均应满足式（2）的要求：
AM=| M-M,I≤IAMA/=5.0mg
(2)
式中： △M-50支额定质量取样烟支的质量平均值示值误差，单位为毫克（mg）； M—50支额定质量取样烟支的质量平均值，单位为毫克（mg）； M,一一额定质量值，单位为毫克（mg）； AMA——50支额定质量取样烟支的质量平均值示值误差的允许误差，单位为毫克（mg）。
5.3.750支额定质量取样烟支的质量标准偏差SD值计算公式如式（3）：
m:-M? n-1
SD=
·(3)
-
式中： SD—50支额定质量取样烟支的质量标准偏差，单位为毫克（mg）； M——50支额定质量取样烟支的质量平均值，单位为毫克（mg）； m;一额定质量取样单支烟支的质量，单位为毫克（mg）； n-额定质量取样烟支数，n=50。
5.3.8每批50支额定质量取样烟支的质量标准偏差SD值均应满足式（4)要求：
SD≤SDA=10.0mg
...（4)
式中： SD50支额定质量取样烟支的质量标准偏差，单位为毫克（mg）； SDA-—50支额定质量取样烟支的质量标准偏差的允许误差，单位为毫克（mg）。
3
建筑321---标准查询下载网 www. jz.321. ne JJG（烟草）28—2010
5.3.9针对双烟道的卷烟机微波烟支质量检测系统，前、后道应分别进行检定。 5.4检定结果的处理
按本规程的要求，检定结果合格的出具检定证书，检定结果不合格的出具检定结果通知书，并注明不合格项目。
记录表式参照附录B。 检定证书中应包括卷烟机微波烟支质量检测系统检定指标的检定结论。
5.5检定周期
卷烟机微波烟支质量检测系统检定周期一般不超过12个月。 JJG（烟草）28—2010
附录A
卷烟机微波烟支质量检测系统的斜率
A.1卷烟机微波烟支质量检测系统斜率的重要性
卷烟机微波烟支质量检测系统斜率是反映系统显示测量值与实际测量值一致性的重要参数，斜率不准确会造成系统烟支取样的显示测量值与实际测量值不一致，给检定带来误差，因此在对卷烟机微波烟支质量检测系统检定前，为了保证系统测量数据的准确，应对系统的斜率进行校准。 A.2卷烟机微波烟支质量检测系统斜率的校准方法 A.2.1卷烟机正常运行过程中，微波烟支质量检测系统斜率为K，无嘴卷烟或滤嘴卷烟取样功能正常。 A.2.2对卷烟机微波烟支质量检测系统的无嘴卷烟或滤嘴卷烟进行随机质量取样。 A.2.3取3批样，每批50支烟，记录卷烟机微波烟支质量检测系统上显示的标准偏差值 S1、S2、S3。 A.2.4用电子天平测量，计算每批样的实际标准偏差S1'、S2和S3'。 A.2.5计算每批样的斜率修正系数Pi=S1'/S1、P2=S2/S2和P3=S3'/S3,P1、P2和 P3之间的标准偏差应小于0.05，否则重复A.2.2～A.2.5。 A.2.6计算斜率修正系数P=（P1十P2十P3)/3，计算修正后的斜率K一K×P,并将其输入到卷烟机微波烟支质量检测系统。 A.2.7重复A.2.2～A.2.6直至斜率修正系数P在0.971.03之间。 A.3卷烟机微波烟支质量检测系统斜率校准举例
A.3.1某卷烟机微波烟支质量检测系统校准前其斜率K=1.1。 A.3.2对其进行3批50支无嘴卷烟随机取样，得到系统显示的标准偏差：
Sz=17.9mg
S,=17.3mg
Si=18.3 mg
A.3.3用电子天平测量并计算这3批50支无嘴卷烟随机取样的实际标准偏差：
S'=21.6mg
Sz'=21.0mg
Ss=20.7 mg
A.3.4计算每批的斜率修正系数：
Pi=S1/Si=1.180 计算斜率修正系数P1、P2和P3的标准偏差为：0.012<0.05，无需重新取样。
P2=S2'/S2=1.173
P=S3'/S3=1.197
A.3.5计算斜率修正系数：
P=(P,+Pz+P)/3=1.183
A.3.6计算修正后的斜率：
5
