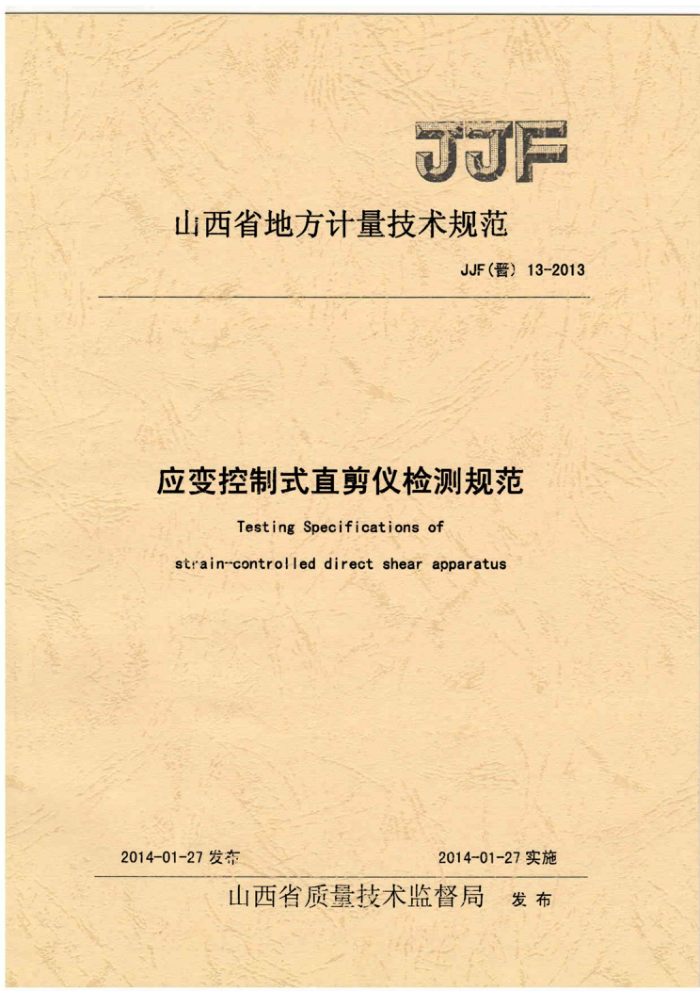

JJF
山西省地方计量技术规范
JJF（晋）13-2013
应变控制式直剪仪检测规范
Testing Specifications of
strain-controlled direct shear apparatus
2014-01-27发布
2014-01-27实施
山西省质量技术监督局 发布 JJF（晋）13-2013
应变控制式直剪仪检测规范 Testing Specifications of
JJF(晋）13-2013
strain-controlled direct shear apparatus
本规范经山西省质量技术监督局于2014年01月27日批准，并自2014年01月27日起施行。
归口单位：山西省质量技术监督局
起草单位：山西省计量科学研究院
本规范技术条文由起草单位负责解释 JJF（晋）13-2013
联愿命外画定学迎这
本规范主要起草人：
韩剑 (山西省计量科学研究院) 刘涛（山西省计量科学研究院）郭静森 （山西省计量科学研究院）
参加起草人：
梁宏（山西省计量科学研究院）丁小丽 （山西省计量科学研究院） JJF（晋）13-2013
目
录
(1) (1) (1) (1) (2) (2) (2) (3) (4) (4) (5) (6)
范围引用文件
-
2
3 概述
技术要求 5 检测条件 5.1环境条件 5.2 检测设备 6 检测项目和检测方法 7 检测结果表达 87 检测时间间隔附录A应变控制式直剪仪检测报告内容附录B应变控制式直剪仪检测原始记录
4
. JJF晋）×××-××××
应变控制式直剪仪检测规范
Testing Specifications of strain-controlled direct shear apparatus 范围Scope 本规范适用于应变控制式直剪仪的检测。 27 引用文件Referenceddocuments
GB／T4934.1-2008土工试验仪器剪切仪第1部分：应变控制式直剪仪 JJG34指示表（指针式、数显式） JJG379大量程百分表 JJG455工作测力仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。 31 概述Introduction
应变控制式直剪仪是一种通过匀速推动剪切容器对土样的固定剪切面施加剪切力，以求得土样在不同垂直压力条件下的抗剪强度的土工试验仪器。其按剪切操作方式可分为手动式和电动式两种。其基本结构如图1所示。
1垂直变形百分表；2垂直加压框架；3推动座；4剪切盒；5式样：
6测力仪；7台板；8杠杆：9码图1应变控制式直剪仪基本结构示意图
4技术要求 Technical specifications JJF（晋）13-2013
4.1基本要求 4.1.1应变控制式直剪仪应在明显位置具有表面清晰的铭牌，其内容包括：名称、规格/型号、出厂编号、制造厂名称等。 4.1.2设备表面应无严重锈蚀及破裂损伤，各紧固件应无松动，控制操纵灵活。 4.1.3应变控制式直剪仪应安装稳定，不得有摇晃、倾斜等状况。周围应留有足够的试验空间。 4.1.4应变控制式直剪仪的电气设备应具有良好的绝缘性，绝缘电阻≥1M2。 4.2法向力的示值相对允许误差不大于士1.0%。 4.3剪切力测力仪：应满足JJG455《工作测力仪》中1级的要求。 4.4手动操作时，手轮每圈的水平位移行程与标称行程的相对误差不大于土 10%。 4.5电动操作时，在额定电压和负荷状态下，行程速率（mm/min）与标称速率的相对误差不大于土10%；仪器噪声应低于75dB（A）。 4.6位移测量装置 4.6.1百分表或大量程百分表：分度值/分辨力0.01mm，最大允许误差为土 0.02mm。 4.6.2位移传感器：最大允许误差为土0.02mm 5检测条件Testingconditions 5.1环境条件 5.1.1温度：（5～35）℃，温度变化不超过2℃/h 5.1.2湿度：≤80%RH 5.1.3其他条件：室内应保持清洁、无腐蚀性气体、无电磁场、无振动或其他干扰源。工作电源的电压波动不得超出额定电压的土10%。 5.2检测设备 5.2.1兆欧表；
1.5kN、3.0kN、12kN，准确度级别0.3级；符合通用量具要求；分辨力为0.01s，MPE：±0.5s/d；
5.2.2标准测力仪 5.2.3百分表 5.2.3电子秒表 5.2.4 声级计； 5.2.5百分表检定仪； 2 JJF（晋）××××-××××
四等。
5.2.6量块 6检测项目和检测方法 Testingitemsandmethods 6.1 检测项目（见表1)
表1检测项目一览表
说明
后续检测
首次检测
检测项目
见4.1条
基本要求
见4.2条
法向力
见4.3条
测力仪
见4.4条、4.5条
水平位移行程
噪声
见4.5条
见4.6条
位移测量装置
注：“+”一需要检测的项目；“_”一可以不检测的项目，或用户可以要求检测的项目 6.2检测方法 6.2.1基本要求
按照第4.1.1条～4.1.4条要求逐条进行检查，满足4.1条的要求后再进行其余项目的检测。 6.2.2法向力
取下剪切盒部件，将标准测力仪放在剪切盒的位置上，调整加压框架，对正接触后调至零位。在测量范围内选取均匀分布的5个点作为测量点，按测量点逐级加荷，操作时应平稳、无冲击，待标准测力仪指示值稳定后读数。重复此过程，每个点测量3次，其结果均应符合第4.2条的要求，以3次读数的算术平均值作为该点的输出力值
按公式（1）计算法向力示值相对误差8
8= F-F ×100%
(1)
F JJF（晋）13-2013
F一直剪仪输出的标称力值； F,一在第i点上，标准测力仪3次测量的算术平均值。
6.2.3测力仪
按JJG455《工作测力仪》检定，其结果应符合第4.3条的要求。 6.2.4水平位移行程 6.2.4.1手动操作
将百分表安装在推动轴顶部，测杆移动方向与推动轴在同一轴线上。在负荷状态下，用手摇动手轮，当手轮转动10圈时，在百分表上进行读数，再计算平均每圈移动行程与标称行程之差除以标称行程得到水平位移行程相对误差。其结果应符合第4.4条的要求。 6.2.4.2电动操作
按6.2.4.1的要求安装百分表。在额定电压和负荷状态下，开动电机，在每种常用速率下进行测量，计算其标称速率的相对误差，并记录最大值。其结果应符合第4.5条的要求。 6.2.5噪声
在不同速率下运转时，将声级计放置在距离直剪仪正面1.0m远，距离地面高度为1.5m的几个位置上进行测量。测量应不少于3个点，记录最大值。其结果应符合第4.5条的要求。 6.2.6位移测量装置 6.2.6.1百分表按照JJG34《指示表（指针式、数显式）》检定 6.2.6.2大量程百分表按照JJG379《大量程百分表》检定。 6.2.6.3位移传感器：压缩测杆约（0.1~0.2）mm时将位移传感器置零后开始测量，依次放置从小到大的量块，从位移传感器上进行读数，在测量范围内选取均匀分布的10个点作为测量点进行测量，其结果均应符合第4.6条的要求。 7检测结果表达ExpressionforTestingresult
设备经检测后，出具检测报告。检测报告内容至少应包括附录A所含的信息。 8检测时间间隔Testinginterval
检测时间间隔一般由用户根据使用情况自行确定。建议最长检测时间间隔不超过1年。
