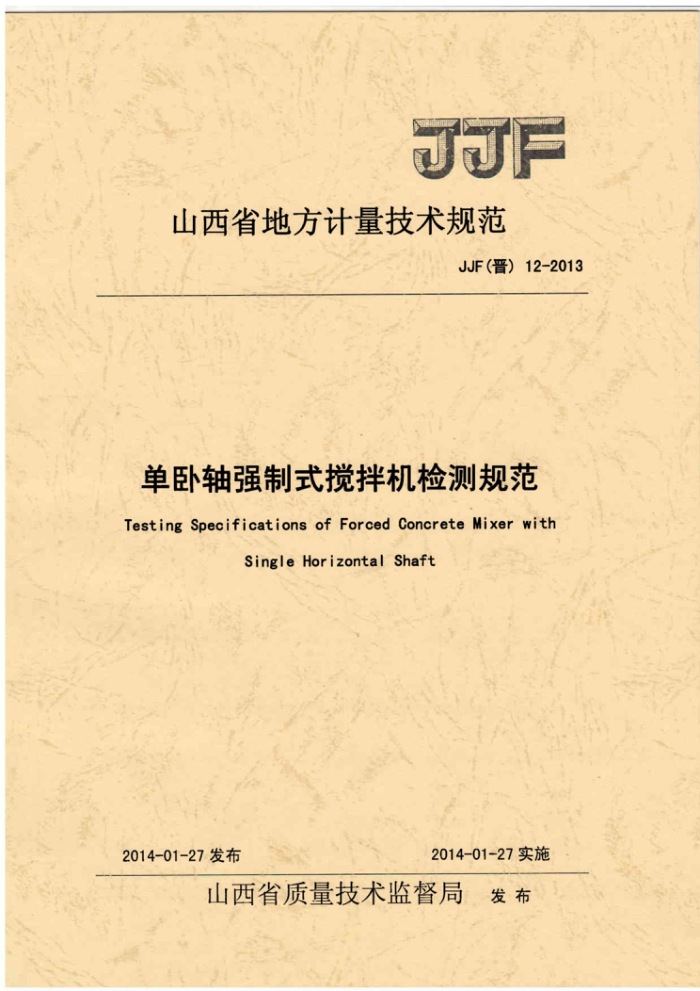

JJF
山西省地方计量技术规范
JJF（晋）12-2013
单卧轴强制式搅拌机检测规范 Testing Specifications of Forced Concrete Mixer with
Single Horizontal Shaft
2014-01-27实施
2014-01-27发布
山西省质量技术监督局 发布 JJF(晋）12-2013
单卧轴强制式搅拌机检测规范 Testing Specifications of
JJF（晋）12-2013
Forced Concrete Mixer with Single Horizontal Shaft
本规范经山西省质量技术监督局于2014年01月27日批准，并自2014年01月27日起施行。
归口单位：山西省质量技术监督局
起草单位：山西省计量科学研究院
本规范技术条文由起草单位负责解释 JJF（晋）12-2013
本规范主要起草人：
韩剑 （山西省计量科学研究院）刘 涛 宇（山西省计量科学研究院）郭静森 （山西省计量科学研究院）
参加起草人：
梁宏（山西省计量科学研究院）丁小丽 （山西省计量科学研究院） JJF（晋）12-2013
目uortr M录
范围引用文件 3 概述 4 技术要求 5 检测条件 5.1环境条件 5.2检测设备 6 检测项目和检测方法 7 检测结果表达 8 检测时间间隔附录A单卧轴强制式搅拌机检测报告内容附录B单卧轴强制式搅拌机检测原始记录
(1) (1) (1) (1) (2) (2) (2) (3) (4) (4) (5) (6)
I
2 JJF（晋）12-2013
单卧轴强制式搅拌机检测规范
Testing Specifications of Forced Concrete Mixer with Single Horizontal Shaft
1范围 Scope
本规范适用于公称容量100L以下的试验用单卧轴强制式搅拌机的检测。 2 引用文件Referenceddocuments
GB/T9142-2000混凝土搅拌机凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范， 3概述Introduction
试验用单卧轴强制式搅拌机（以下简称搅拌机）由电机、减速箱、电气控制系统、搅拌筒、搅拌叶及底座支架等组成。如图1所示。
1底座支架：2电机：3减速箱：4控制器：5搅拌筒：6卸料手柄；7万向轮
图1结构示意图
4技术要求Technicalspecifications 4.1基本要求 4.1.1搅拌机应在明显位置具有表面清晰的铭牌，其内容包括：名称、规格/ 型号、出厂编号、制造厂名称等。 4.1.2搅拌机移动应灵活，工作时应具有良好的稳定性，周围应留有足够的试验空间。
- JJF（晋）12-2013
4.1.3搅拌机应具备防尘装置。搅拌机传动部位应有防护罩。 4.1.4搅拌机进料口距地面的高度不大于1.2m。 4.1.5 搅拌机旋转方向应有明显标记。 4.1.6# 搅拌机应具有良好的绝缘性，绝缘电阻≥2MQ。 4.1.7空载运转时，搅拌机应运转正常，搅拌筒应稳固无晃动，传动系统应运转灵活且无异常响声。 4.1.8 传动系统及液压系统应密封严密，不漏油。 4.1.9 搅拌过程中不应有溢料或漏料。 4.2搅拌机定时装置应安全可靠，运行3min的时间误差不应超过2s。 4.3搅拌机的转速误差不应大于5r/min。 4.4搅拌机的叶片和侧向刮板与搅拌筒内壁的最大间隙不应大于5mm。 4.5搅拌机空载噪声不应大于70dB（A）。 5检测条件Testingconditions 5.1环境条件 5.1.1温度：(535)℃。 5.1.2湿度：≤80%RH。 5.1.3其他条件：室内应保持清洁、无腐蚀性气体、无电磁场、无振动或其他干扰源。工作电源的电压波动不得超出额定电压的土10%。 5.2检测设备
符合通用量具要求；分辨力为0.01s，MPE：±0.5s/d；符合通用量具要求；分辨力不低于1r/min，MPE：士1.0%；
5.2.1 钢直尺 5.2.2 电子秒表 5. 2. 3 塞尺 5.2. 4 转速测量仪 5.2.5 声级计； 5.2.6 兆欧表。
2 JJF（晋）12-2013
检测项目和检测方法 Testingitemsandmethods 6.1检测项目（见表1)
6
表1检测项目一览表
说明
首次检测 后续检测
检测项目
见4.1条
基本要求
见4.2条
搅拌机定时装置
+
见4.3条
+
搅拌机的转速
+
见4.4条
搅拌机的叶片和侧向刮板与搅拌筒内壁的间隙
见4.5条
搅拌机空载噪声
注：“+”一需要检测的项目；“_”一可以不检测的项目，或用户可以要求检测的项目
6.2检测方法 6.2.1先空载运行3min再进行检测。 6.2.2基本要求
按照第4.1.1条～4.1.9条要求逐条进行检查，满足4.1条的要求后再进行其余项目的检测。 6.2.3搅拌机定时装置
将定时装置设定3min，空载运行至停机，同时采用秒表测量。测量3次，其结果均应符合第4.2条的要求。 6.2.4搅拌机的转速
用转速测量仪测量3次，其结果均应符合第4.3条的要求。 6.2.5搅拌机的叶片和侧向刮板与搅拌筒内壁的间隙
用塞尺测量。搅拌叶片每旋转45°测量1次，记录最大间隙。其结果应符合第4.4条的要求。 6.2.6搅拌机空载噪声
将声级计面向声源水平放置在距离搅拌机1.0m远，距离地面高度为1.5m的几个位置上进行测量。测量应不少于3个点，记录最大值。其结果应符合第4.5
3 JJF(晋）12-2013
条的要求。 检测结果表达ExpressionforTesting result
7
设备经检测后，出具检测报告。检测报告内容至少应包括附录A所含的信息。 8检测时间间隔Testinginterva
检测时间间隔一般由用户根据使用情况自行确定。建议最长检测时间间隔不超过1 年。
