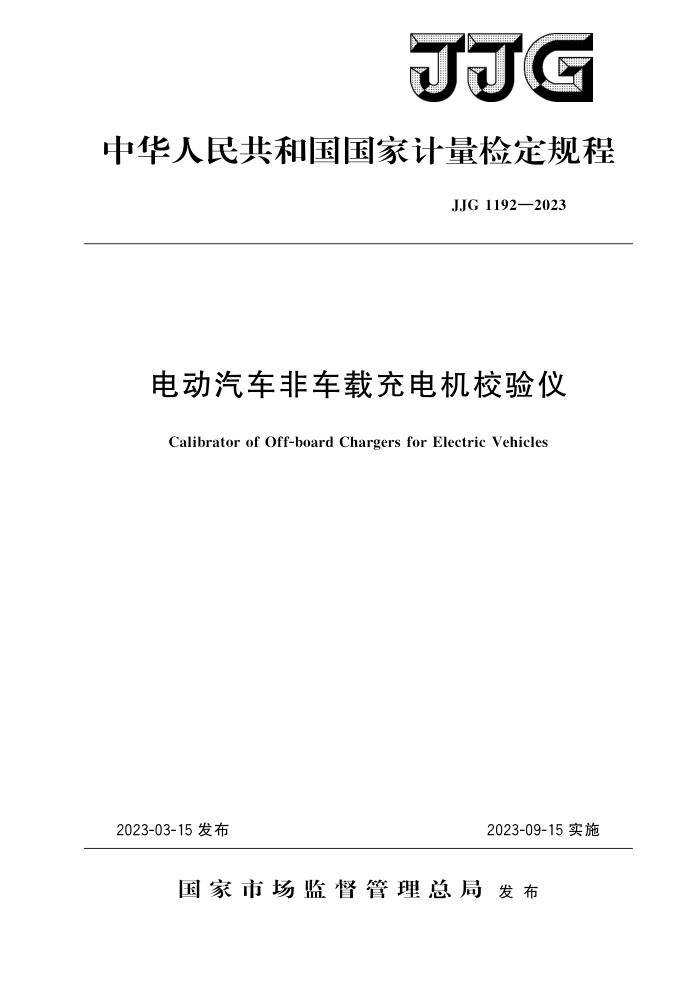

JJG
中华人民共和国国家计量检定规程
JJG 1192—2023
电动汽车非车载充电机校验仪
Calibrator of Off-board Chargers for Electric Vehicles
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJG1192—2023
电动汽车非车载充电机
校验仪检定规程 Verification Regulation of
JJG1192—2023
Calibrator of Off-board Chargers
for Electric Vehicles
归口单位：全国电磁计量技术委员会主要起草单位：山东省计量科学研究院
国网山东省电力公司营销服务中心（计量中心）
参加起草单位：长沙天恒测控技术有限公司
深圳市计量质量检测研究院上海市计量测试技术研究院
本规程委托全国电磁计量技术委员会负责解释 JJG1192—2023
本规程主要起草人：
杨梅 （山东省计量科学研究院）荆臻［国网山东省电力公司营销服务中心（计量中心）」 管泽鑫（山东省计量科学研究院）
参加起草人：
周新华（长沙天恒测控技术有限公司）周頔（深圳市计量质量检测研究院）韩志强（上海市计量测试技术研究院）马雪锋（山东省计量科学研究院） JJG1192—2023
目 录
引言 1 范围· 2 引用文件.. 3 概述· 4 计量性能要求· 4. 1 电能误差· 4. 2 极限工作误差 4.3 端口和显示… 4. 4 电能测量重复性. 4.5 监视单元示值误差 4.6 时钟时刻误差 5 通用技术要求.. 5.1 外观及通电检查. 5.2 交流耐电压·· 6计量器具控制 6.1检定条件. 6.2测量标准及其他设备 6.3 检定项目和检定方法， 6.4 检定结果的处理和检定周期： 6.5检定周期附录A 检定原始记录格式附录 B 检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页式样（第3页）
(IⅡ) (1) (1 ) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (7) (7) (8) (10) (11) JJG1192—2023
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》 和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。
本规程为首次发布
II JJG1192—2023
电动汽车非车载充电机校验仪检定规程
1范围
本规程适用于电动汽车非车载充电机校验仪的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件： JJG1149电动汽车非车载充电机 JJG1186直流电能表检定装置 JJF1662时钟测试仪校准规范凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
电动汽车非车载充电机校验仪（以下简称校验仪）是用于校验电动汽车非车载充电机的设备，可对非车载充电机的电能、时间量及其电流、电压等参数进行检定。
校验仪的原理示意图见图1，主要由控制单元、充电枪口、负载接口、直流电能标准（含监视单元）、时钟单元、显示单元和控制导引单元（可由负载提供）组成。
校验仪通过控制导引单元模拟电动汽车充电需求，负载接口连接模拟负载，模拟电动汽车电池实现充电需求，监视单元测量电压、电流等参数，直流电能标准完成电能的计量和误差测试，并将测得量输出到显示单元
1 JJG1192—2023
检验仪
一电能脉冲
直流电能标准 (含监视单元）
充电机电能脉冲
显示单元
控制单元
控制导引单元（可由负载提供）
时钟单元
模拟负载
充电枪口
负载接口
或车辆
非车载充电机
图1校验仪原理示意图
4计量性能要求 4.1 电能误差
在检定条件下，校验仪的电能误差应满足表1的规定。
表1电能误差限
电能误差限/%
负载电压
负载电流
0.05级 ±0. 1 ±0.05
0.1级 ±0.2 ±0. 1
0.2级 ±0. 5 ±0.2
1 A≤I<5 A 5 AI 200VUUmx
①Umx是校验仪电压测量范围的上限。 ②Imx是校验仪电流测量范围的上限。 在检定条件下，0.05级校验仪累积不少于20kWh，0.1级、0.2级校验仪累积不
少于10kWh，其累积电能误差应满足表1的规定。 4.2极限工作误差
对于工作温度高于40℃的校验仪，其50℃时的电能误差应满足表1的规定。 对于工作温度低于一10℃的校验仪，其一20℃时的电能误差应满足表1的规定。
2 JJG1192—2023
4.3端口和显示 4.3.1校验仪应有脉冲输人、输出端口，有电能值、脉冲数的显示，脉冲均应为一定幅值的矩形波，并应给出脉冲输出的脉冲常数C（imp/kWh）。 4.3.2校验仪显示累积电能值的小数位数最少为4位；显示电能误差的小数位数最少为2位。 4.3.3 校验仪在最大工作电压和最大工作电流条件下运行时，其脉冲频率不低于表2 的规定。
表2脉冲频率最小值 0.05级 10000
校验仪准确度等级
0.1级 10000
0.2级 5000
f min /Hz
4.4 电能测量重复性
校验仪的电能测量重复性用电能误差的标准偏差估计值表征，应满足表3的规定。
表3电能测量重复性
标准偏差估计值/%
负载电压
负载电流
0.05级 0.005
0.1级 0.01
0.2级 0. 02
0.5Umx 4. 5 监视单元示值误差
0.51 max
校验仪配置的监视单元的示值误差满足表4的规定。
表4监视单元示值误差限
参数电压电流
误差限 ±0.1% ±0.2%
4.6时钟时刻误差
时钟时刻的绝对误差优于士1s。 5 通用技术要求 5.1 外观及通电检查
校验仪应明示以下信息：
产品名称及型号；制造单位及出厂编号；脉冲常数C（imp/kWh）；准确度等级；测量范围。
-
校验仪通电后，功能、软件控制等应正常 5.2交流耐电压
交流供电的校验仪处于非工作状态，电源开关置于接通位置，电源输人端与机壳间
3
