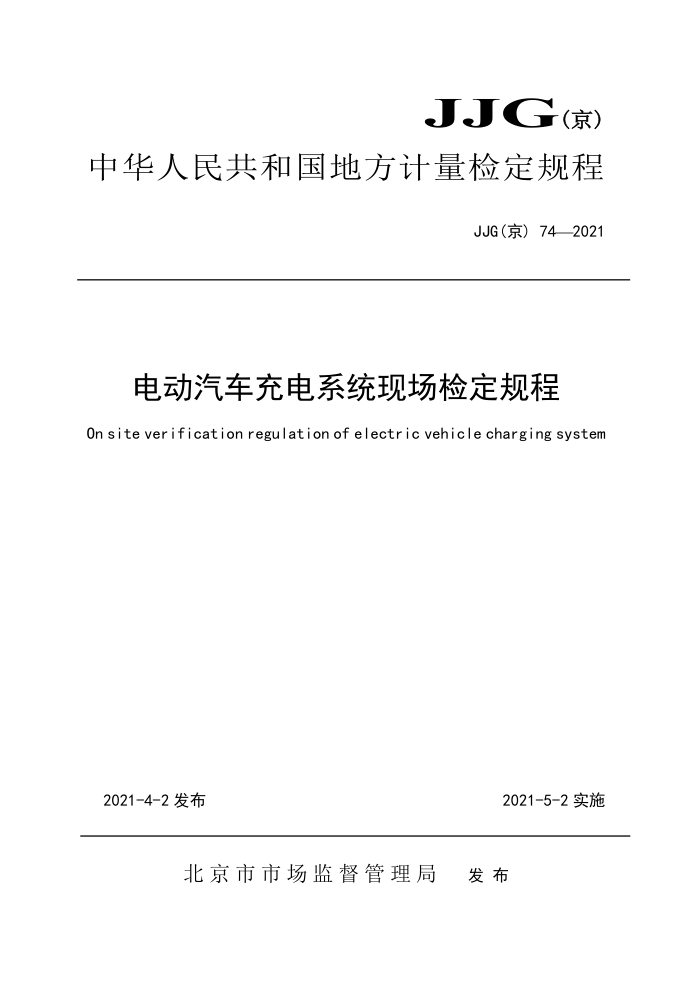

JJG(京)中华人民共和国地方计量检定规程
JJG(京）742021
电动汽车充电系统现场检定规程 On site verification regulation of electric vehicle charging system
2021-4-2发布
2021-5-2实施
北京市市场监督管理局 发布 JJG（京）74-2021
电动汽车充电系统现场检定规程 On site verification regulation of electric vehicle charging system
JJG(京)74-2021
归口单位：北京市市场监督管理局起草单位：北京市计量检测科学研究院
国网北京市电力公司
国网北京市电力公司电力科学研究院
本规范由北京市市场监督管理局负责解释 JJG（京）74-2021
本规程主要起草人：
谷扬 （北京市计量检测科学研究院）张磊 （北京市计量检测科学研究院）李冀 （国网北京市电力公司）王亚军 （北京市计量检测科学研究院）周文斌 （国网北京市电力公司电力科学研究院）
本规范参加起草人：
王跃佟 （北京市计量检测科学研究院）康婷婷 （北京市计量检测科学研究院）李雪城 （国网北京市电力公司电力科学研究院） JJG（京） 74-2021
目 录
引言 1范围 2引用文件 3概述 4计量性能要求 4.1充电机（桩）电能误差. 4.2当前时刻误差. 4.3显示一致性。 5通用技术要求 5.1计量数据通用要求， 5.2计量数据传输要求 5.3标记 5.4充电桩的显示 5.5绝缘电阻. 6计量器具控制， 6.1检定条件.. 6.1.1检定条件 6.1.2计量标准器及主要配套设备 6.2检定项目. 6.3检定方法. 6.3.1充电机（桩）电能误差 6.3.2当前时刻误差 6.3.3显示一致性 7检定结果的处理 8检定周期. 附录A计量数据内容附录B检定原始记录格式附录C检定证书内页格式（第2页）
IH
2
2
2 2 3 3 3 3 3 3 3 3 3
4 4 5 5 7
7
7 8 11 14 JJG（京） 74-2021
引言
本规程依据国家计量技术规范JJF1002-2010《国家计量检定规程编写规则》、JJF 1001-2011《通用计量术语及定义》、JF1059.1-2012《测量不确定度评定与表示》编制。
本规程是对JJF(京)49-2017《电动汽车交流充电桩现场校准规范》和JJF(京)50-2017 《电动汽车非车载直流充电机现场校准规范》的修订。
与JJF(京)49-2017和JF(京)50-2017相比，主要修订的内容有：一以电动汽车充电系统为检定对象，包括运营平台、交流充电桩和非车载直流充电机。 一增加对运营平台的技术要求。 一增加电能误差的检定方法。 一减少了电能误差检定点的个数。
II JJG（京） 74-2021
电动汽车充电系统现场检定规程
1 范围
本规程适用于具备网络管理平台的电动汽车充电系统(本规程简称充电系统)的现场后
续检定。
引用文件本规程引用了下列文件： JJG1069直流分流器检定规程 JJG1148-2018电动汽车交流充电桩检定规程 JJG1149-2018电动汽车非车载充电机检定规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
2
其最新版本（包括所有的修改单）适用于本规程。
3 概述
充电系统包括充电平台、充电桩（机），采取传导方式为电动汽车动力蓄电池充电的专用系统。其原理框图如图1所示，主要由充电平台、功率单元、控制单元、计量单元、 充电接口、通讯模块及人机交互界面等构成。
电动汽车充电系统
充电平台网络通人机交互界面
通讯数势
充电接口电能数持
功率单元
控制单元
电动汽车
电网
通讯数据
通讯数影
计量单元
通讯模块
图1充电系统原理框图 JJG（京） 74-2021
计量性能要求
4
4.1充电机(桩)电能误差
在规定的电压、电流范围内，充电系统的误差不应超过表1的规定。
表13 充电机（桩）电能误差
最大允许误差(%)
输出电压
输出电流
Umin ≤U≤Umax 注： ①Umin、Umax为充电系统输出的最小和最大电压。 ②Imax为充电系统输出的最大电流。 ③特殊环境温度下（-20℃≤T<-10℃或40℃
±2.0
差限加上修正值e：
e=CX|4T|X100% 式中： C一一充电系统平均温度系数，%/K，C的取值见表2； 4T一一环境温度偏离值，高温时取当前环境温度与+40℃的差值，低温时取当前环境
温度与-10℃的差值。
表2平均温度系数
输出电压 Uin≤KUax
平均温度系数（%/K)
输出电流
0. 10
0. 1 mux ≤I≤Iax
4.2当前时刻误差
具有计时功能的充电系统，当前时刻的示值误差不得超过土1min。
4.3显示一致性
充电运营服务平台、充电机(桩)、客户端，同一次充电电能数据应一致。
