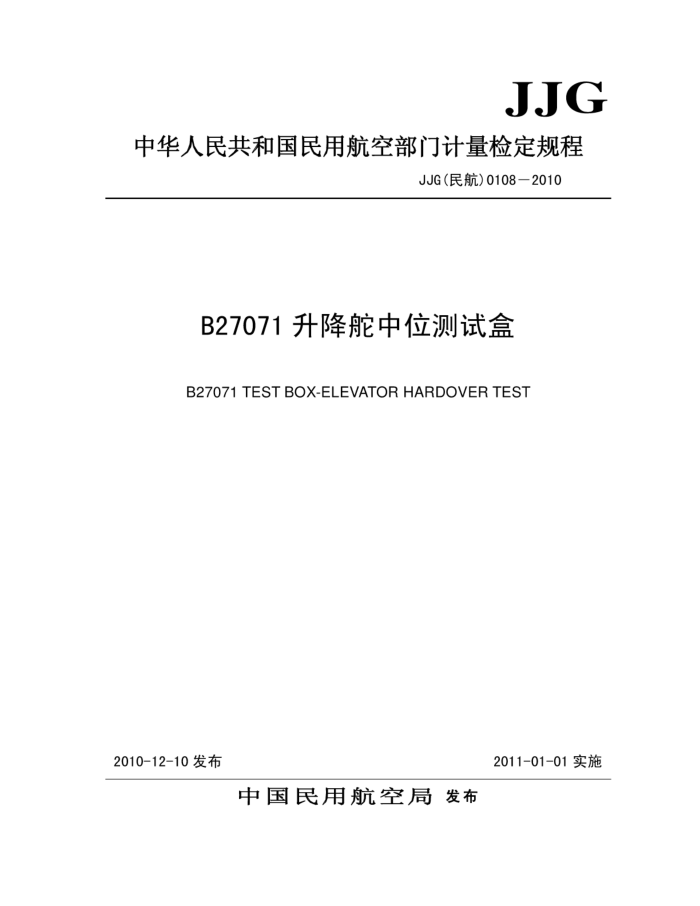

JJG
中华人民共和国民用航空部门计量检定规程
JJG（民航）0108一2010
B27071升降舵中位测试盒
B27071TESTBOX-ELEVATORHARDOVERTEST
2010-12-10发布
2011-01-01实施
中国民用航空局发布 JJG（民航）0108—2010
B27071 升降舵中位测试盒检定规程
JJG（民航）0108一2010
VerificationRegulationof
B27071TESTBOX-ELEVATORHARDOVERTEST
本规程经中国民用航空局2010年12月10日批准，并自2011年
01月01日起施行。
归口单位：中国民用航空局航空器适航审定司
起草单位：中国南方航空股份有限公司
本规程技术条文由起草单位负责解释。
建筑321---标准查询下载网 www. jz321. net JJG（民航）0108 3—2010
本规程起草人：
郝奠飞（中国南方航空股份有限公司）沈进 （中国南方航空股份有限公司）张可 （中国南方航空股份有限公司）赵伯康（中国南方航空股份有限公司） JJG（民航）0108—2010
目 录
范围 2 概述 3 计量性能要求 3.1 电源输出 3. 2 零位偏差 3. 3 偏移指令 3. 4 解调输出的相位和增益 3. 5 偏移指令的延迟时间 4 通用技术要求 5 计量器具控制 5. 1 检定条件 5. 2 检定项目和方法 5.3 检定结果的处理 5. 4 检定周期附录A 检定证书封面格式附录B 检定不合格通知书格式附录C 检定记录格式
(1) (1) (1) (1) (2) (2) ( 2) ( 2) ( 2) ( 2) (2) (3) (6) ( 6) (7) (9) (11)
1
建筑321---标准查询下载网 www. jz321. net JJG（民航）0108一2010
B27071升降舵中位测试盒检定规程
1范围
本规程适用于民用航空飞机维修中应用的技术手册为波音公司《B27071 TESTBOX-ELEVATORHARDOVERTESTREV:D英文版》的B27071升降能中位测试盒首次检定、后续检定和使用中检验。
对于技术手册为其他版本的B27071升降舵中位测试盒(以下简称测试盒)，如果本规程能够满足其技术要求，可参照本规程进行检定。
2概述
测试盒可模拟波音757飞机飞行控制计算机的部分功能，输出信号至伺服系统，通过伺服系统的动力使得升降舵上移或下移，从而测试升降舵的中位、最大上偏移及最大下偏移的位置。
测试盒主要由电源电路、解调输出的相位和增益电路、零位偏差电路、偏移指令及其延时间电路等部件组成。
3计量性能要求
3.1电源输出
交流26V±3.5V 直流28V±2V
3.2零位偏差
直流0mV±5mV
0mV±20mV
3.3偏移指令
直流-8V±0.5V
0mV±20mV 8V±0.5V
3.4解调输出的相位和增益
直流V：>0V
1 JJG（民航）0108—2010
Vz:<0 V V.:5V±0.75V
3.5 偏移指令的延迟时间
450ms±150ms
通用技术要求
4
测试盒不应有影响正常工作的机械损伤，各按键、旋钮操作灵活自如、接触可靠、定位准确，供电电源和开关指示灯等应能正常工作。
送检测试盒必要的附件及文件应齐全。
5 计量器具控制
5.1 检定条件 5.1.1 检定环境
环境温度： 23℃±5℃ 相对湿度： 55%±15% 电源电压： 115V±2V，400Hz±8Hz 周围无影响正常工作的电磁场干扰和机械振动。
5.1.2检定设备 5.1.2.1 负载电阻
见表1。
表1
允差 ±10% ±10% ±10%
额定功率 H
数量 2 1 1
电阻值
0
75 260 500
50 10 1
5.1.2.2 交流电压表
测量范围：（0～30）V，允差：±3% 5.1.2.3 直流电压表
测量范围：（0～30）V，允差：±1% 5.1.2.4 双通道数字示波器
2
建筑321---标准查询下载网 www. jz321. net JJG（民航）0108—2010
带宽：100MHz 水平扫描时间因数允差：土1% 存储深度：≥1000点
5.1.2.5可调变压器
调节范围：0～100% 频率范围：50Hz～400Hz
5.1.2.6 6变压器
输入输出比：7：1 频率范围：50Hz～400Hz
5.2 检定项目和检定方法 5.2.1检定项目
见表2。
表2 首次检定
检定项目通用技术要求检查电源输出电压的检定零位偏差的检定偏移指令的检定
后续检定 *
使用中检验
+ + + + + +
+ + + + + +
+ + + + +
解调输出的相位和增益的检定偏移指令的延迟时间检定注：“，”表示应包含的项目。 5.2.2通用技术要求检查
按第4章的要求进行检查。
5.2.3电源输出电压的检定 5.2.3.1 按图1连接
3 JJG（民航）0108—2010
+
Z5 0
插座日1
图1
5.2.3.2关闭测试盒所有开关，将接头“J1”的6针接地，1针接电源的零线， 4针接电源的火线。 5.2.3.3将开关“S1”置“ON”（开）位，确认“POWER”（电源）指示灯亮，填入附录C表C2中。 5.2.3.4将开关“S2”置“ON”位，确认“EXCITATION”（激励）指示灯亮，填入附录C表C2。 5.2.3.5用交流电压表分别测量插座“P1”的8孔与7孔之间的电压以及13 孔与12孔之间的电压，填入附录C表C3。 5.2.3.6> 将开关“S3”置“ON”位，确认“ARM”（预位）指示灯亮，填入附录 C表C2。 5.2.3.7 用直流电压表的正端连接插座“P1”的2孔，负端连接插座“P1”的 1孔，测量然后填入附录C表C3。 5.2.3.8将开关“S4”置“ON”位，确认“ENGAGE”（接通）指示灯亮，填入附录C表C2。 5.2.3.9用直流电压表的正端连接插座“P1”的18孔，负端连接插座“P1”的 17孔，测量然后填入附录C表C3。 5.2.3.10将开关“S3”、“S4”置“OFF”（关）位。 5.2.4零位偏差的检定 5.2.4.1预热10min后，用直流电压表的正端连接插座“P1”的5孔，负端连
4
