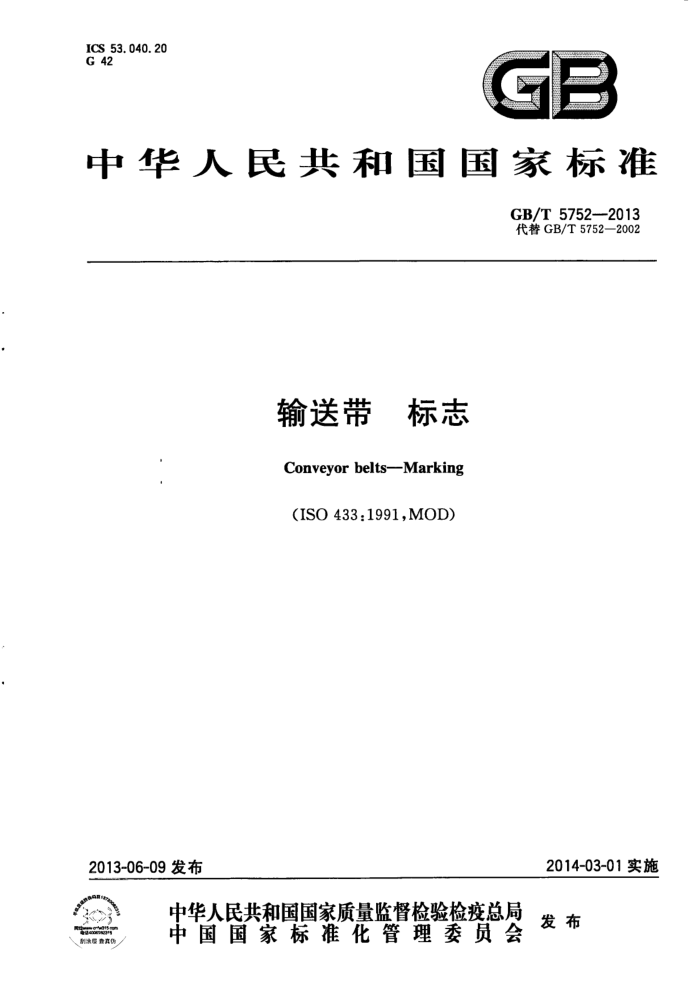

ICS 53.040.20 G 42
GB
中华人民共和国国家标准
GB/T5752--2013 代替GB/T5752—2002
输送带 标志 Conveyor belts—Marking
(ISO433:1991,MOD)
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布
房 中华人民共和 国
国家标准输送带标志 GB/T 5752—2013
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数10千字 2013年7月第一版2013年7月第一次印刷
*
书号：155066·1-47340 定价 14.00元
如有印装差错由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T 5752-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T5752一2002《输送带标志》，与GB/T5752一2002相比，主要技术变化如下：
修改了适用范围（见第1章，2002年版的第1章）；修改了术语定义（见第3章，2002年版的第3章）；删除了输送带带芯材质和字母代号（见2002年版的4.6）；删除了分层织物芯输送带带芯层数（见2002年版的4.7)；一删除了输送带上，下覆盖层厚度（见2002年版的4.8）；修改了整宽带标志的最大间隔（见5.2.1，2002年版的5.2.1）；修改了标志示例（见第6章，2002年版的第6章）。
本标准使用重新起草法修改采用ISO433：1991《输送带标志》。 本标准与ISO433：1991相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置
的垂直单线（I)进行了标示，技术差异及其原因如下：
-根据GB/T1.1--2009规定，范围中增加了“本标准适用于除了轻型输送带以外的各种输送带。”（见第1章）关于规范性引用文件，本标准作了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T3690代替了ISO283（见4.1)； ·用等同采用国际标准的GB/T3684代替了ISO284（见4.2）； ·用等同采用国际标准的GB/T3685代替了ISO340（见4.2）； ·删除了ISO3166；根据我国的实际情况修改了标志内容（见4.4)；根据我国的实际情况修改了标志示例（见第6章）。
本标准还做了下列编辑性修改：
用“本标准”代替“本国际标准”；一删除国际标准的前言；纳入国际标准修订案（ISO433：1991/Amd.1：2006），同时在改动过的条款的外侧页边空白位置用垂直双线（II）标示；删除了规范性引用文件中的年代号。
本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准负责起草单位：浙江双箭橡胶股份有限公司、浙江三维橡胶制品股份有限公司、浙江奋飞橡
塑制品有限公司、青岛新干线技术咨询有限公司、青岛科技大学。
本标准主要起草人：沈会民、张国方、郑志柳、吕桂芹、李程程。 本标准所代替标准的历次版本发布情况为：
-GB/T5752—1992、GB/T5752—2002。
I GB/T 57522013
输送带标志
1范围
本标准规定了输送带标志，即：
标志的内容；一标志的尺寸；一标志的位置。
本标准适用于除了轻型输送带以外的各种输送带。 本标准不适用于ISO.21183-1《轻型输送带第1部分：基本性能及应用》中规定的轻型输送带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3684输送带导电性规范和试验方法（GB/T3684--2006，ISO284：2003，IDT) GB/T3685输送带实验室规模的燃烧特性要求和试验方法（GB/T3685-2009，ISO340:2004，
IDT)
GB/T3690织物芯输送带全厚度拉伸强度、拉断伸长率和参考力伸长率试验方法 (GB/T3690--2009,ISO283:2007,IDT)
ISO4195、耐热橡胶覆盖层输送带覆盖层的耐热性要求和试验方法（Conveyorbeltswith heat-resistant rubber covers-Heat resistance of covers--Requirements and rest methods)
ISO10247输送带覆盖层性能类别（(Conveyorbelts--Characteristicsofcovers-Classification）
3定义
下列术语和定义适用于本文件。
3. 1
整宽带fullwidthbelting 直接制成拟安装宽度的输送带。
3.2
大片带slabbelting 先制成大宽度的带，再按照拟安装宽度分割的输送带。
4标志内容
标志内容按其在标志中出现的顺序在4.1～4.5中进行说明。 4.1带的纵向全厚度拉断强度的公称值，以牛顿每毫米为单位，按GB/T3690测定。 4.2表示带的性能的一个或多个字母，如表1所示：
1 GB/T5752—2013
表 1 性 能
字母 F J E s
有关标准 GB/T 3685 GB/T 3685 GB/T 3684 GB/T 3685 GB/T 3684 GB/T 3685 GB/T 3684 ISO 10247 ISO 10247 ISO 10247
有或无覆盖层均具有阻燃性有覆盖层时具有阻燃性导电性(静电) 有或无盖层均具有阻燃性且有导电性（静电）
K H D L
有覆盖层时具有阻燃性且有导电性（静电）用于强划裂工作条件用于强磨损工作条件用于一般工作条件
4.3 制造年份的后两位数字。 4.4标识制造单位的代号。 4.5在上述内容后面可补充至多五个符号用来完善对带的识别[例如，耐热性（见ISO4195），带长序号等］。如采用一项国际标准、认证或特殊认证等，其编号可写在其他标志的下面或旁边，尺寸不限，也可增加其他符号。
5标志的尺寸和位置
5.1标志尺寸
高度：20mm~80mm。 深度：对于覆盖层厚度大于或等于2mm的输送带，标志最大深度为1.5mm；对于覆盖层厚度小
于2mm的输送带，标志最大深度为覆盖层厚度的50%。 5.2标志位置
除非有特殊规定，标志应做在输送带的上覆盖层上。 在特别说明的情况下，当用于特殊的、明确规定的用途时，标志可做在输送带的下覆盖层上。
5.2.1整宽带的标志
带的标志离带边最近部位应距左侧带边和/或右侧带边大约50mm～100mm。输送带生产者和
购买者应就标志间距达成协议，但标志的间距应不大于25m。
上述要求如图1所示。
2 GB/T5752—2013
wu
uu
001~ww
0~
昌
10
00~
315S12H00296
315S12H00296
0 3
≤25
226
图1整宽带标志示例
5.2.2大片带的标志
对大片带，标志沿带的横向制做，标志的间距应不大于15m。 大片带的标志应在其全宽度内多次重复出现，以便使切割后的每条带上均有完整的标志。 注：为了避免在输送带表面承裁部分模制的不规整，横向标志可采用标志胶条或者模制在输送带的下双盖层上。 上述要求如图2所示。
≤15 m
315
315
S12H00296 315 S12H0O
S12H00296 S12H00
315
a)
≤15 m
E
b)
图2大片带标志示例 GB/T 5752-—2013
5.2.3 带卷侧板上的标志
在带卷侧板上可用油漆做标志，该标志可有可无。 5.2.4芯轴上的标志
在芯轴上可用油漆做标志，该标志可有可无。
标志示例
6
315 s 12 H 00296 公称 性能 年份 制造 补充内客拉断
代号 单位
强度
