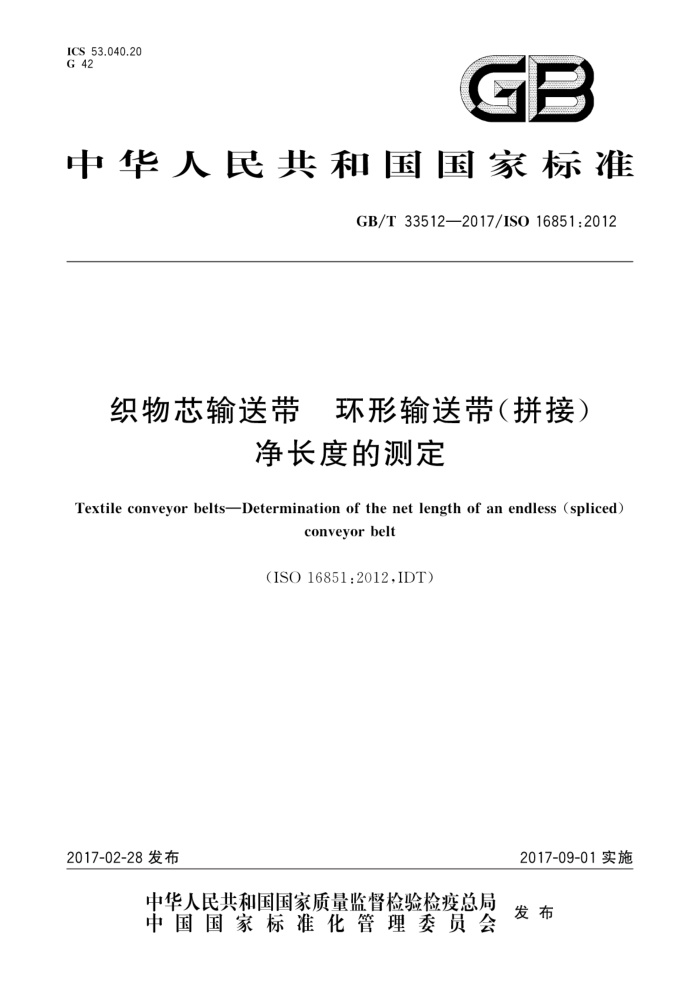

ICS 53.040.20 G 42
GB
中华人民共和国国家标准
GB/T33512—2017/ISO16851:2012
织物芯输送带 环形输送带（拼接）
净长度的测定
Textile conveyor beltsDetermination of the net length of an endless (spliced)
conveyor belt
(ISO16851:2012,IDT)
2017-09-01实施
2017-02-28发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T33512—2017/ISO16851:2012
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用国际标准ISO16851：2012《织物芯输送带 环形输送带（拼接）净长度
的测定》（英文版）。
本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准起草单位：山东祥通橡塑集团有限公司、青岛新干线技术咨询有限公司、山东道远新能源科
技有限公司、中南橡胶集团有限责任公司。
本标准主要起草人：江建梁、吕桂芹、郭永县、王传贵，
1 GB/T33512—2017/ISO16851:2012
织物芯输送带 环形输送带（拼接
净长度的测定
1范围
本标准规定了测定环形输送带（拼接）净长度的方法本标准适用于除含钢丝绳增强层以外所有构造的输送带本标准不适用于ISO21183-1[3规定的轻型输送带，
2装置
2.1 钢卷尺测量，标有毫米刻度。
为了确保测量的准确性，卷尺应经过校准或计量检定。
3程序
将环形输送带展开，使其平坦且不受张力。 如图1所示，仅用带上的平坦部分，在内壁的一边画一点（即点A）作为测量起始点。 按照如下步骤沿着带子的平坦部分，标出点B a) 对于周长不大于30m的带，除最后一次测量的长度可能会少于周长的1/4外，每一次的测量
应在周长的1/4和1/3之间。
b） 对于周长大于30m的带，除最后一次测量的长度可能不足7.5m外，每一次的测量应在7.5m
和带周长的1/3之间。 测量并记录A、B两点的距离AB 滚动带子，只沿着带子平坦部分的内壁连续测量。将每个测量结果分别记为AB、BC、CD等，最后
一直测到XA。
在出现争议的情况下，当供应商和客户达成协议时，测量宜按照ISO18573[2]中的 为一个标准环境来进行。
8
4
图1环形输送带长度的测量
4计算和结果表示
计算环形输送带净长度1。的公式如下：
1 GB/T33512—2017/ISO16851:2012
I.=AB + BC + CD.. +..+ XA..-d
式中： d——带的厚度。 仅通过测量带子的平坦部分，就可得到其沿中心轴线方向的长度。为得到准确的内周长度，考虑到
内表面的压缩，计算时需要减去元d。
结果以毫米表示。 注：环形输送带长度极限偏差参见ISO14890[1。
5 试验报告
试验报告应包含下列内容： a) 提及按本标准（即GB/T33512）进行试验； b) 试验带的标记； c) 输送带的净长度，以毫米表示； d) 带测量的日期。
2 GB/T33512—2017/IS016851:2012
参考文献
[1] ISO 1489o Conveyor belts—Specification for rubber-or plastics-covered conveyorbelts of textile construction forgeneral use
[2] ISO18573Conveyorbelts—Testatmospheres and conditioningperiods [3J ISO 21183-1 Light conveyor beltsPart 1:Principal characteristics and applications 中华人民共 和 国
国家标准
织物芯输送带环形输送带（拼接
净长度的测定
GB/T 33512—2017/ISO16851:2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2017年3月第一版
*
书号：155066·1-55451
版权专有 侵权必究
GB/T33512-2017
