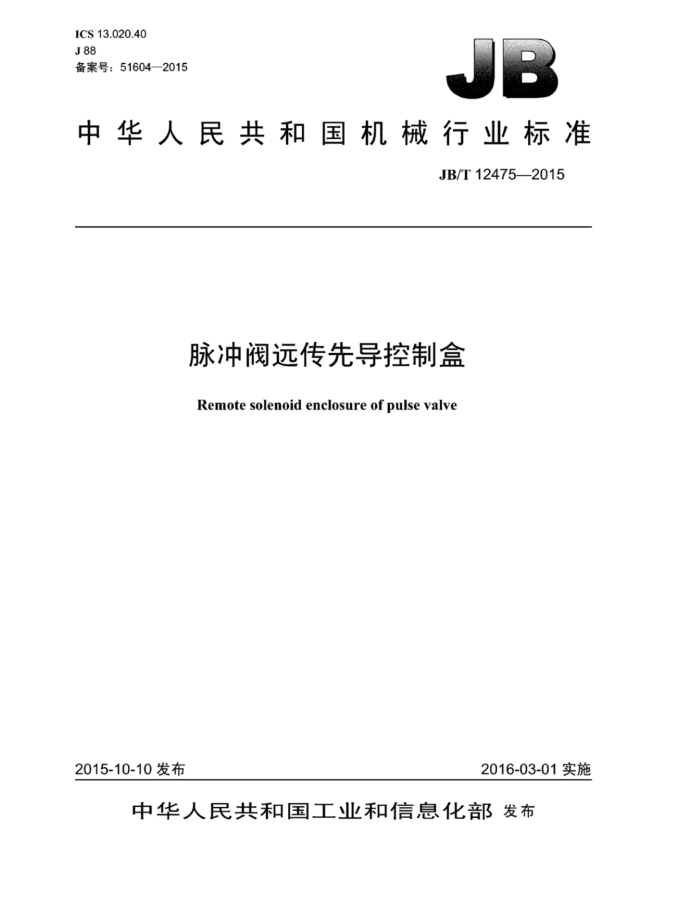

ICS13.020.40 J88 备案号：51604—2015
中华人民共和国机械行业标准
JB/T12475—2015
脉冲阀远传先导控制盒
Remote solenoid enclosure of pulse valve
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T124752015
目 次
前言
I
范围. 规范性引用文件. 术语和定义分
1 2 3 4 5
000001001
000000000000100011000001
技术要求. 6 试验方法 7 检验规则.
中 中 出 中 4
S
标牌。包装、贮存和运输条件
8
6 JB/T12475—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：上海袋式除尘配件有限公司、中国环保机械行业协会、机械工业环保产业发展中
心、科林环保装备股份有限公司。
本标准主要起草人：周瞳。王春兰、劳以诺、黄河、杨喆、朱贤斌、沈卫星、李娟。 本标准为首次发布。
II JB/T12475—2015
脉冲阀远传先导控制盒
1范围
本标准规定了脉冲阀远传先导控制盒的术语和定义、分类、技术要求、试验方法、检验规则、标牌、 包装，贴存和运输条件。
本标准适用于脉冲喷吹袋式除尘器用的脉冲阀远传先导控制盒。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB 3836.1 爆炸性环境 第1部分：设备通用要求 GB3836.2 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB3836.3 爆炸性环境 第3部分：由增安型“e”保护的设备 GB3836.4 爆炸性环境 第4部分：由本质安全型“i”保护的设备 GB3836.9 爆炸性环境 第9部分：由浇封型m保护的设备 GB4208 外壳防护等级（IP代码） GB/T13277.1一2008压缩空气第1部分：污染物净化等级
3术语和定义
下列术语和定义适用于本文件。
3.1
远传先导控制盒 remote solenoid enclosure 远距离控制脉冲阀工作的电磁先导阀的集合。
3.2
电磁先导阀 remote solenoid valve 电磁力驱动铁芯动作启闭先导阀，通过连接管路逐步（增大）减小脉冲阀膜片（阀芯）上下压差，
使脉冲阀启闭的电磁阀。 3.3
连接管路 fpipeline 电磁先导阀与脉冲阀之间的连接管路。
3.4
伴热装置 heating unit 通过温度开关启闭伴热设备，使电磁先导阀避免因为工作介质冻结而无法工作的装置。
3.5
控制门数 control digit 电磁先导阀的数量。 JB/T12475—2015
3.6
远传距离 remote distance 脉冲阀远传先导控制盒与脉冲阀之间连接管路的长度
4分类
4.1按外壳防护性能分类：
a）普通型； b）防爆型。
4.2按温度等级分类：
a）普通型； b）伴热型。
5 技术要求
5.1工作条件
在下述条件下，电磁脉冲阀应能正常工作。 5.1.1环境温度如下：
a）普通型：-25℃~55℃（气源介质不冻结）： b）防爆型：-20℃～40℃，当超出此温度范围时，应按GB3836.1的规定标注； c）伴热型：-40℃～55℃。
5.1.2 环境空气中无腐蚀性介质。 5.2 外观 5.2.1 表面应光洁，牢固，不应有剥落，碰伤和划痕等缺陷。 5.2.2 紧固件不应有松动、损伤现象。 5.2.3 铭牌应清晰，不应翘角和脱落。 5.3 气源条件 5.3.1 气源压力：0.1MPa~0.8MPa 5.3.2 气源介质：温度<55℃，其洁净程度应符合GB/T13277.1一2008中7.1的固体颗粒等级4” 7.2的“湿度等级4和液态水等级7”和7.3的“含油等级3”的规定。 5.4外壳防护性能 5.4.1F 防护等级
性能应符合GB4208中IP64等级的规定。 5.4.2 2防爆型
防爆产品的要求： a）零部件应符合国家指定的防爆检验机构批准的图样的规定： b）性能应符合GB3836.1以及GB3836.2、GB3836.3、GB3836.4~GB3836.9中与其防爆类型相对应
的规定。
2 JB/T12475—2015
5.5电磁线圈驱动电压偏差
当驱动电压偏离额定值-15%和+10%时，电磁先导阀应能正常开闭。 5.6绝缘性能 5.6.1在温度为（20土5）℃，相对湿度不大于85%的环境条件下，电磁线圈对外壳绝缘电阻不小于 1MQ. 5.6.2在温度为（20土5）℃，相对湿度不大于85%的环境条件下，电磁线圈对外壳耐电压性能应符合以下要求：
a）当标称输入电压小丁或等丁24V时，能承受AC500V、50Hz的电压，历时1min无击穿现象： b）当标称输入电压大于24V且小于或等于220V时，能承受AC1500V、50Hz的电压，历时
1min无击穿现象。
5.7电磁回路性能
在未接气源状态下，输入85%的标称电压值，衔铁应立即吸合，电信号消失后，衔铁应立即释放。
衔铁材料剩余磁通量密度B.≤200mT。 5.8泄漏量
电磁先导阀在规定试验条件下的泄漏量分为A级及B级： a）A级：电磁先导阀在O.1MPa压力下允许泄漏量为O： b）B级：电磁先导阀在0.1MPa压力下允许泄漏量为1.5mL/min，气泡数为10气泡/minl。 注：每分钟气泡数在用外径6mm壁厚1mm的管子垂直浸入深度为5mm~100mm的水中条件下测得。管端表
面应光滑，无倒角和毛刺。
5.9响应时间
电磁先导阀与脉冲阀连接，通以规定压力的介质，阀后出口侧不接负载并排空，测定从通电或断电
瞬间开始至脉冲阀后压力上开到90%或下降到10%所需的时间。
注：响应时间在电磁先导阀与脉冲阀之间的连接管路采用外径8mm的标准尼龙软管，长度为2m的条件下测得 5.10远传距离
电磁先导阀与脉冲阀之间的最大远传距离应不低于： a）连接管路为标准尼龙软管，外径6mm软管长3m; b）连接管路为标准尼龙软管，外径8mm，软管长2m； c）连接管路为标准尼龙软管，外径10mm，软管长2m d）连接管路为标准金属管，管长2m。
5.11耐压性能
电磁先导阀应能承受1.0MPa的压力无泄漏 5.12抗振动性能
产品应能承受频率为20Hz全幅值为2mm持续30min的振动，试验后紧固件应无松动，电磁先导阀应仍能正常开闭。
3 JB/T12475—2015
5.13伴热装置
伴热型产品，在规定条件下应能保证气源介质不冻结，电磁先导阀正常工作。 5.14寿命
在规定条件下单个电磁先导阀累计动作次数大于或等于100方次。
6试验方法
6.1试验条件 6.1.1环境温度5℃～35℃，相对湿度小于或等于85% 6.1.2环境空气中无腐蚀性介质。 6.1.3气源的介质温度为10℃～35℃，经除油、除水处理并配有储气罐，压力为0.1MPa0.8MPa可调的洁净气体 6.2外观检验
在自然光线下，用目视法检查脉冲阀远传先导控制盒的外表，应无涂层脱落、毛刺、裂纹。标牌上文字应清晰。 6.3开启电压检验
接入压力为上限工作压力值的气源，输入脉冲阀远传先导控制盒标称电压值85%的电信号，电磁先导阀应立即正常开启。 6.4关闭气源压力检验
接入气源压力为下限工作压力值的气源，电信号消失后电磁先导阀应立即正常关闭。 6.5响应时间检验
接入压力为上限工作压力值的气源，输入标称电压值、宽度为0.03s的电信号，电磁先导阀应正常启闭。 6.6远传距离检验
分别接入压力为上限工作压力值与下限工作压力值的气源，输入标称电压值、宽度为0.03s的电信号，连接管路为标准尼龙软管（外径10mm长度2m），脉冲阀应正常开启。 6.7泄漏量检验
试验介质为0.1MPa的清洁气体，在电磁先导阀的出口侧，气体的泄漏量用气泡法或转子流量计测定。 6.8耐压检验
接入压力值为1.0MPa的气源，电磁先导阀1h内应无漏气现象。 6.9绝缘检验 6.9.1用500V、量程范围为0MQ500MQ、精度为1级的绝缘电阻表测量电磁线圈对外壳的绝缘电阻，其阻值应大于或等于1MQ。
4 JB/T12475—2015
6.9.2用0V～5000V、精度为1.5级的高压电源发生器，对标称输入电压值小于或等于24V的电磁线圈与外壳间施加AC500V，50Hz的电压，持续1min应无击穿现象。 6.9.3用0V~5000V、精度为1.5级的高压电源发生器，对标称输入电压值大于24V且小于或等于 220V的电磁线圈与外壳间施加AC1500V、50Hz的电压，持续1min应无击穿现象。 6.10电磁回路检验
在未接气源状态下，输入85%的标称电压值，衔铁应立即吸合，电信号消失后，衔铁应立即释放重复3次～5次，均应正常。 6.11抗振动检验
将脉冲阀远传先导控制盒固定在振动试验台上，承受振动频率为20Hz、全幅值为2mm、历时 30min的振动后，各部分的紧固件应无松动现象，脉冲阀远传先导控制盒应能正常工作。 6.12寿命检验
将电磁先导阀接入压力为0.8MPa的气源，输入宽度为0.05间隔为能保证试验压力恢复到规定值的电信号，并对输入的电信号个数进行计数，电磁先导阀连续或累计启闭达100万次，无异常。 6.13温湿度检验 6.13.1将脉冲阀远传先导控制盒置于温度为55℃的环境中，保持60min后，接入压力为（0.4～ 0.6）MPa的气源，输入宽度为0.1s间隔为1min的电信号，试验60min，脉冲阀远传先导控制盒应能正常工作 6.13.2将脉冲阀远传先导控制盒置于温度为-25℃的环境中，保持60min后，接入压力为（0.4~ 0.6）MPa的气源，输入宽度为0.1s间隔为1min的电信号，试验60min，脉冲阀远传先导控制盒应能正常工作。 6.13.3将脉冲阀远传先导控制盒置于温度为（40土2）℃、相对湿度为（85土3%的条件下，保持60min 后，接入压力为（0.4一0.6）MPa的气源，输入宽度为0.1s间隔为1min的电信号，试验60min，脉冲阀远传先导控制盒应能正常工作。 6.14开关特性检验
用响应时间小于或等于0.001$的压力传感器将电磁脉冲阀进出口的压力信号转换为电信号，用数字储存示波器测量出电磁脉冲阀输入的电信号宽度与进出口压力变化的性能曲线。 6.15伴热装置检验 6.15.1将被测伴热装置置于15℃的环境中，保持15min后，缓慢地降低温度（变化速率不大于 1C/min），用万用表或通断指示器检测其下限开关通断点（ON/OFF）温度，即得该开关的工作点或回复点温度。 6.15.2将被测伴热装置置于15℃的环境中，用万用表或通断指示器检测其上限开关通断点（ON/OFF）温度。
7检验规则 7.1检验分类
本标准采用出厂检验和型式检验，产品经出厂检验合格后才能作为合格品交付。
