高压先导轴流式天然气减压阀
综合噪声级预测分析
陕西延长石油（集团）有限责任公司榆林炼油厂
机械工业票及特殊阀门工程研究中心
【摘要】针对高压先导轴流式天然气减压阅使用中存在的噪声间题，利用IEC60534-8-3-2009标准对高马赫数工况所产生的声进行了理论预估计算，对于超标嗪声范图提出了改进措施，为相关设计和选型提供参考。
【关键词】天然气减压阀先导式轴流式噪声预测
、前言
高压先导轴流式天然气减压阀作为燃气输送的关键设备，在工业生产及生活中占有重要地位。由于燃气需要从高压降低到所需的压力，在流经阀门后产生大压降，不可避免地产生空气动力噪声。这些噪声不仅会损害听觉，而且还会对阀门甚至是管道系统造成巨大的破坏。因而政府或一些企业制定了标准，限制最大噪声级，以符合人们日常生产、生活的需要。为了判断天然气先导式减压阀产生的噪声级，需要根据标准进行预测计算"。
二、结构与工作原理
天然气减压阐为先导轴流式减压阐，可将来流较高的天然气压力降低到某一特定值，以供后续用户使用。轴流式减压阀具有体积小，流量大，流阻小等优点结构如图1所示。其工作原理为：由导阀弹簧设定阀后压力，将阀前压力通过引压管引人先导阀中，使其作用在导阀膜片上与导阀弹簧平衡，控制导阀的开启与关闭，进而控制导阀压力引出管（通向主阀的负载腔）的
GM盟用机新 102
www.etyjx.com2012年第10期方方数据
王飞
（靖边718500）
（甘肃兰州730050)
）李确李树勋
输出压力（即主闽控制腔压力），此控制压力与阀后压力、主阀弹簧相平衡，控制主阀高压筒的开关。当阀后压力降低，主阀高压简左移，使流通面积增大以满足用户需求，同时控制腔压力降低，导阀开度增大，以向主阀控制腔内补充压力。当阀后压力升高时，主阀高压筒右移，控制腔压力升高，追使导阀趋向关闭，控制腔中压力通过阻尼孔向阔后泄压，直至系统达到平衡。

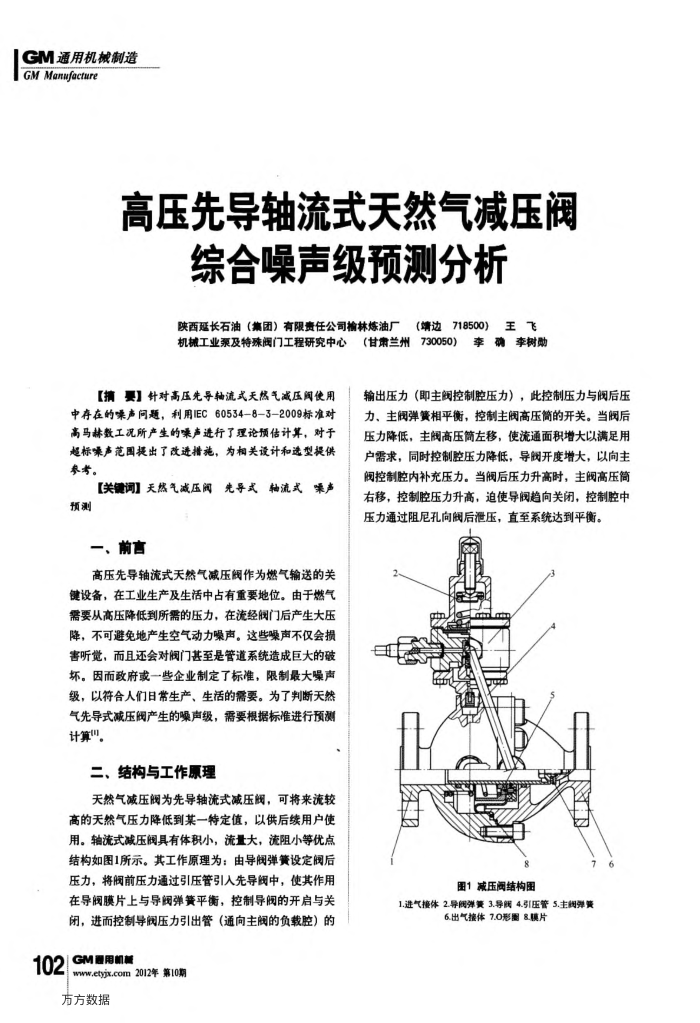

围1减压阀结构围
1.进气接体2.导阀弹簧3.导4.引压管5.主阅弹簧
6.出气接体7.0形图8.模片
