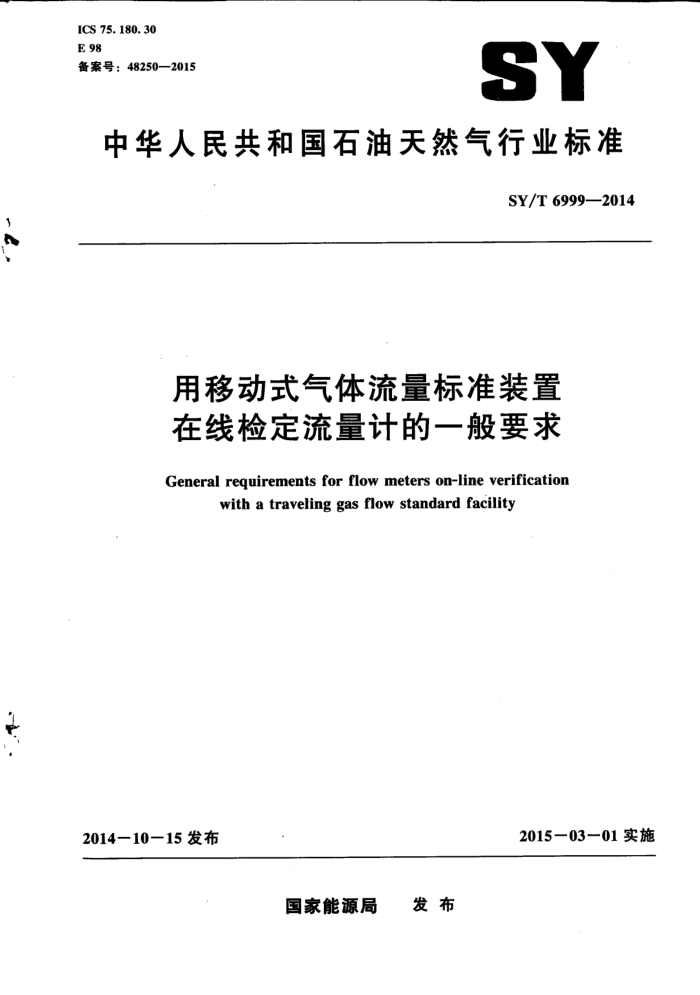

ICS 75. 180. 30 E 98 备案号：48250—2015
SY
中华人民共和国石油天然气行业标准
SY/T 6999—2014
C
用移动式气体流量标准装置在线检定流量计的一般要求
General requirements for flow meters on-line verification
with a traveling gas flow standard facility
2015—0301实施
2014—10—15 发布
国家能源局 发布 SY/T 6999—2014
目 次
前言
dr
范围规范性引用文件
1
2

术语和定义
3
工作原理一般要求 5. 1 安全防护 5.2站场条件 5.3工作条件 5.4计量控制 5.5　安装操作 5.6 检定 5.7 其他附录A（资料性附录） ，典型移动式气体流量标准装置的组成和结构附录B（资料性附录）用移动式气体流量标准装置在线检定流量计的典型工艺流程附录C（资料性附录） 国内现有移动式气体流量标准装置的技术参数附录D（资料性附录) 流量计量系统校准·
4
5
8
10
、 SY/T 6999--2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准强调了天然气流量计在线检定，是对流量计在实验室内离线检定的补充。 本标准由石油工业油气计量及分析方法专业标准化技术委员会提出并归口。 本标准负责起草单位：国家石油天然气大流量计量站南京分站。 本标准参加起草单位：国家石油天然气大流量计量站、国家石油天然气大流量计量站武汉分站、
国家石油天然气大流量计量站成都分站、长庆油田天然气计量站。
本标准主要起草人：国明昌、郑琦、高军、闫文灿、王劲松、周雷、张熙然、白岩、张福元、肖迪、成晓一、李万俊、廖德云。
Ⅱ SY/T 6999—2014
用移动式气体流量标准装置在线检定流量计的一般要求
1范围
本标准规定了用移动式气体流量标准装置在线检定流量计时，对安全防护、站场条件、工作条件、计量控制、安装操作、检定等方面的一般要求。
本标准适用于用移动式气体流量标准装置在天然气计量站对流量计进行在线检定。 用移动式气体流量标准装置在天然气计量站对流量计进行离线检定时可参考本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13610天然气的组成分析气相色谱法 GB/T18604--2001用气体超声流量计测量天然气流量 JJF1001-2011　通用计量术语及定义 JJG 640差压式流量计检定规程 JJG1029涡街流量计检定规程 JJG 1030 超声流量计检定规程 JJG 1037 涡轮流量计检定规程 JJG 1038 科里奥利质量流量计检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
移动式气体流量标准装置travelinggas flow standard facility 可以运送到天然气计量站现场，以天然气为介质对流量计进行检定的流量标准装置，简称标准
*
装置。
注：本定义所指的移动式气体流量标准装置属于JJF1001-2011中8.8定义的搬运式标准装置。 3.2
在线检定 on-line verification 在实际运行条件下，用标准装置对计量回路中的流量计进行的现场检定。
4工作原理
用标准装置对流量计进行在线检定时，应将标准装置连接到天然气计量站预留的在线检定接口，与被检定的流量计形成串联连接，使天然气在相同时间间隔内，连续通过标准装置和被检流量计，比较两者的输出流量值，从而确定被检流量计的计量性能。 SY/T 6999—2014
典型标准装置的组成和结构参见附录A，用标准装置在线检定流量计的典型工艺流程参见附录 B。
5一般要求
5.1安全防护 5.1.1应满足检定现场所属单位的安全管理规定。 5.1.2标准装置内所有承压设备、仪表及管道的设计压力宜不低于天然气计量站的设计压力。当标准装置设计压力低于计量站设计压力时，应采取措施保证检定期间计量系统最大运行压力不高于标准装置的设计压力。 5.1.3标准装置内所有电气设备应满足天然气计量站防爆和防护的最低要求。 5.1.4标准装置在检定时应有效接地。 5.1.5标准装置进人天然气计量站前应办理相关手续，检定时应遵守健康安全环境管理规定。实施检定作业前，应根据站场的实际情况，编制完成不限于下述文件：
a）: 现场危害因素识别和风险评估; b） 安全技术措施； c） 作业前安全分析（J$A); d） 启动前安全检查确认表； e） 应急处置预案， f） 作业指导书，包括电气连接、管道连接、氮气置换、天然气升压、流程切换等作业。
5.1.6 特种作业人员应持有相应的资格证书。 5.1.7现场作业人员应按规定正确配戴劳动防护用品和使用防爆工具。 5.1.8 管道连接、电气接线和检定操作应在保证站场输气安全的条件下进行。 5.1.9 ，检定期间，在检定现场工作区域应悬挂隔离警示带，放置警示牌，配备消防器材。 5.1.10配备足够的氮气，在管道打开的前后进行氮气置换。 5.1.11 配备便携式可燃气体检测仪，对标准装置的作业区域和管道连接处进行可燃气体检测。 5.2站场条件 5.2.1站内道路的宽度、转湾半径和承重强度应满足标准装置进出要求。国内现有标准装置的运输车辆参数参见表 C.1。 5.2.2站内应有保证标准装置正常工作的场地，与计量回路或中控室的距离应满足信号传输的要求。 5.2.3计量回路上应有连接标准装置的检定接口及放空管道。检定接口上应设置压力指示仪表。国内现有标准装置的检定接口参数参见表 C.1。 5.2.4站内应提供满足标准装置供电要求的电源。国内现有标准装置的供电电源参数参见表C.1。 5.2.5站内与检定工艺流程相关的截断阀的密封性应良好，无计量泄漏。 5.2.6站内计量回路宜配有用以安装标准装置自带温度、压力变送器的接口。 5.2.7站内脉动流、机械振动、电磁干扰、声学噪声等干扰因素，应控制在不影响流量计和标准装置计量性能的最低要求之下。 5.3工作条件 5.3.1检定工作环境温度范围宜为（－5～40)℃；相对湿度宜为（15～95)%；大气压力宜为（86～ 106) kPa。 5.3.2天然气气质应相对稳定。 2 SY/T 6999—2014
5.3.3流量计检定时，应不影响站场正常输气计量。 5.3.4在检定过程中，每个流量点的实际流量与设定流量的偏差不超过设定流量的±5%。检定流量范围应包含流量计的常用流量范围。 5.3.5检定时，要求每一个流量点的一次测试时间内，管道内天然气的温度变化不超过±0.5℃，压力波动不超过±0.5%。 5.3.6检定流量范围应覆盖被检定流量计的现场使用流量范围。当被检定流量计是超声流量计时，最大检定流量应不小于4倍分界流量。 5.3.7使用临界流喷嘴法标准装置时，应使临界流喷嘴下游和上游的绝对压力之比（背压比）小于临界背压比。 5.3.8现场检定应避免在雷雨天气下进行。 5.4 计量控制 5.4.1标准装置的扩展不确定度应满足被检定流量计检定规程的要求。 5.4.2标准装置应有政府计量行政主管部门颁发的有效计量标准考核证书。 5.4.3检定所用天然气组分数据可通过在线或离线分析获得，并确保准确有效。 5.4.4标准装置中的标准流量计和辅助仪器仪表及站场计量系统中的仪器仪表均应有有效的检定或校准证书；组分分析用的标准气体应有有效的证书，并符合GB/T13610的要求。 5.4.5标准装置中的标准流量计和核查流量计应以天然气为介质进行校准。 5.5安装操作 5.5.1连接计量回路检定接口和标准装置的管道宜尽量短，并减少弯头。 5.5.2’检定时宜将标准装置支撑固定。 5.5.3管道连接、电气接线、流程切换、参数调整等作业应由站场人员或站场选派的人员负责。 5.5.4当标准装置连接完毕，应对标准装置和管路内的空气进行氮气置换，当氧含量低于2%时，方可进行天然气升压。 5.5.5在标准装置和管路进气升压过程中，应对连接法兰和取压口的密封性进行测试，测试应分别在工况压力的20%，60%，100%下进行。 5.5.6拆卸标准装置连接管道前，应将标准装置和管路内的天然气放空，并进行氮气置换。当天然气含量低于10%LEL（爆炸下限）时，方可进行管道拆卸。 5.5.7天然气升压和降压的速度宜不超过0.5MPa/min。 5.5.8流程切换及流量调节时，应避免气流对涡轮流量计产生突然冲击，流量调节速度不宜太快。 5.5.9应避免流量计超量程运行。 5.6　检定 5.6.1检定开始前，应确认计量系统工作正常。待测试管路中的流量、温度和压力稳定后，方可进行检定。 5.6.2流量计检定和数据处理方法及检定证书的格式和信息要求应执行流量计检定规程。超声流量计执行JJG1030，涡轮流量计执行JJG1037，差压式流量计执行JJG640，质量流量计执行JJG 1038，涡街流量计执行JJG1029。 5.6.3检定完成，且确认结果有效后，将各检定流量点的示值误差或流量计系数置人流量计的信号处理单元或流量计算机。如果是在流量计的信号处理单元里修正，应在分界流量上下分别至少选1个流量点进行测试以确认其修正效果。 5.6.4如果流量计的信号处理单元或流量计算机中不具备多点修正功能，则宜给出流量加权平均修
.
3 SY/T 6999—2014
正系数（参见GB/T18604），对测量结果进行单点修正。 5.6.5在现场流量计检定过程中，如测量结果出现异常，且现场无法确认标准装置的测量数据准确可靠，应将标准装置运回实验室，对标准装置中的标准流量计和核查流量计（如适用）进行核查。如果标准装置的计量性能满足要求，则应对此次检定结果重新评估，确认其有效性；否则，应对现场流量计重新检定。 5.6.6检定证书中应详细描述被检定流量计和标准装置的安装条件、环境条件。 5. 7其他 5.7.1如果标准装置能够接收流量计算机输出的流量信号，则可用标准装置对流量计量系统进行校准。对流量计量系统校准的结果中包含了流量计、温度和压力测量仪表、信号传输和转换及流量计算机计算等所有影响因素对流量测量结果的影响。 5.7.2对流量计量系统校准的方法参见附录 D。
