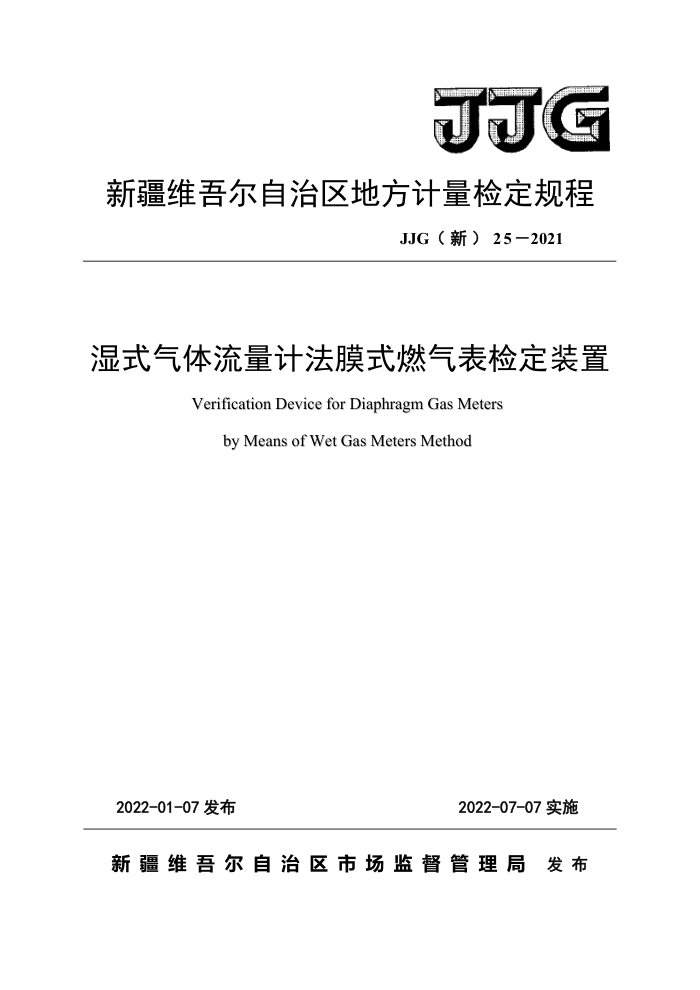

JG
新疆维吾尔自治区地方计量检定规程
JJG（新）252021
湿式气体流量计法膜式燃气表检定装置
Verification Device for Diaphragm Gas Meters
by Means of Wet Gas Meters Method
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJG(新)25-2021
湿式气体流量计法膜式燃气表检定装置 VerificationDeviceforDiaphragmGasMeters byMeansofWetGasMetersMethod
JJG（新）252021
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院/国家市场
监管技术创新中心（中亚能源计量）
参加起草单位：新疆立新能源股份公司
本规程委托起草单位负责解释 JJG（新）25-2021
本规程主要起草人：
王鹏（新疆维吾尔自治区计量测试研究院）
孟晓东（新疆维吾尔自治区计量测试研究院）
雷镇嘉（新疆维吾尔自治区计量测试研究院）参加起草人：
刘敦利（新疆维吾尔自治区计量测试研究院）
蔡瑾烨（新疆维吾尔自治区计量测试研究院）
张振（阿勒泰地区质量与计量检测所）王博（新疆立新能源股份公司） JJG（新）25-2021
目 录
引 言 1 范围. 2 引用文件 3术语和计量单位.. 3.1 术语. 3.2 计量单位.. 4 概述. 4.1 用途 4.2 组成. 4.3工作原理 5计量性能要求.. 5.1准确度等级. 5.2压力波动要求， 5.3计时器. 5.4测温、测压仪表. 5.5密封性 6 通用技术要求 6.1标准湿式气体流量计 6.2铭牌 7计量器具控制. 7.1检定条件. 7.2检定项目. 7.3检定方法. 7.4流量稳定性. 7.5检定结果的处理. 7.6检定周期附录A湿式气体流量计法膜式燃气表检定装置检定记录格式附录B检定证书内页格式附录C检定结果通知书内页格式.
1
·. 2
2
2
3
4
1
T
.9
0
11 JJG（新）25-2021
引 言
本规程以JJF1001-2011《通用计量术语及定义》、JJF1002-2010《国家计量检定规程编写规则》、JJF1357-2012《湿式气体流量计》、JJG643-2003《标准表法流量标准装置》等为主要技术依据， 结合湿式气体流量计法膜式燃气表检定装置的使用现状进行制定。
本规程为首次发布。
II JJG（新）25-2021
湿式气体流量计法膜式燃气表检定装置检定规程
1范围
本规程适用于湿式气体流量计（定点使用）法膜式燃气表检定装置（以下简称装置）的首次检定、后续检定和使用中的检查。
2引用文件
本规程引用下列文件： JJF1001-2011通用计量术语及定义 JJF1002-2010国家计量检定规程编写规则 JJF1357-2012湿式气体流量计 JJG165-2005钟罩式气体流量标准装置 JJG577-2012 膜式燃气表 JJG633-2005 气体容积式流量计 JJG643-2003标准表法流量标准装置凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1湿式气体流量计wetgasmeter
依靠密封液将进、出气端完全隔离开的容积式气体流量计。
注：依据使用特点，将湿式气体流量计分为定点使用、非定点使用两种。
3.1.2仪表系数meterfactor
通过湿式气体流量计的气体体积实际值与湿式气体流量计示值之比。
3.1.3最大流量qmaxmaximumflow-rateqmax
装置满足检定膜式燃气表计量性能要求的上限流量。
1
