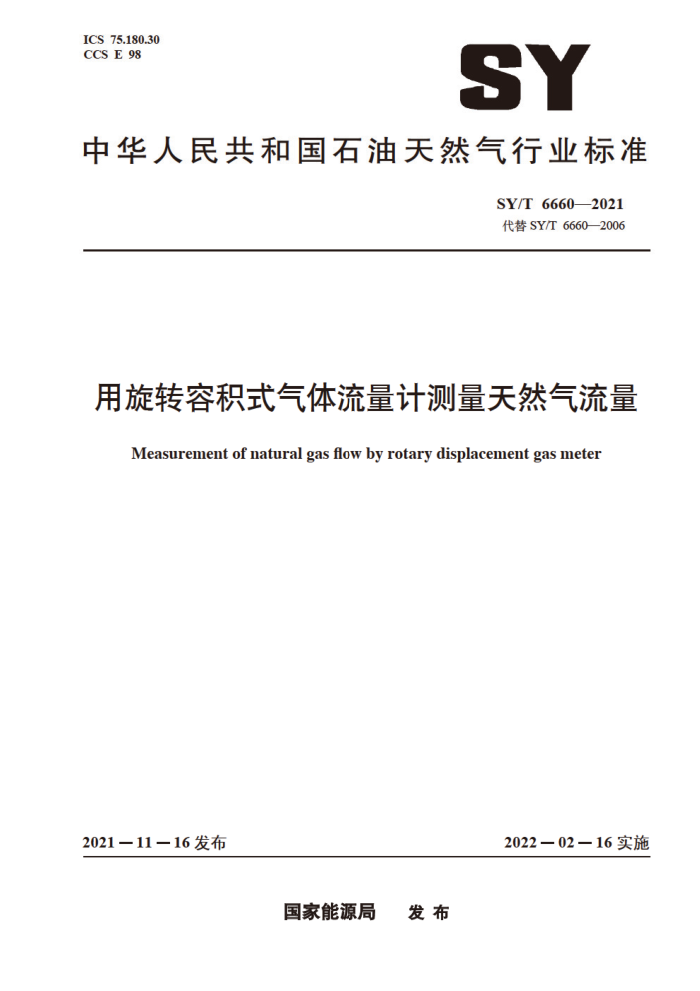

ICS 75.180.30 CCS E 98
SY
中华人民共和国石油天然气行业标准
SY/T 66602021 代替 SY/T 66602006
用旋转容积式气体流量计测量天然气流量
Measurement of natural gas flow by rotary displacement gas meter
2022—02－16实施
2021一11一16发布
国家能源局 发布 SY/T 66602021
目 次
前言： 1范围 2规范性引用文件 3术语、定义和符号
Ⅱ
3.1术语和定义 3.2符号测量原理
1
4
1
操作条件 5.1 量程比 5.2 最大工作压力 5.3 工作温度范围 5.4 其他计量性能要求 6.1 概述 6.2 流量计准确度等级和重复性 6.3 压力损失 7 流量计要求 7.1 通用要求 7.2 抗腐蚀要求 7.3 强度及严密性 7.4 短期过载 7.5 压力变化率 7.6 流量计的输出装置 7.7 脉冲发生器 7.8 长度和口径 7.9 外观要求 7.10 智能流量计 7.11 电气安全要求 8安装要求、使用及维护
5
4
T
6
市
8.1 安装环境 8.2 安装要求 8.3 使用与维护 SY/T 66602021
前言
本文件按照GB/T1.1-一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T66602006《用旋转容积式气体流量计测量天然气流量》，与SY/T6660 2006相比，主要技术变化如下：
更改了“范围”相关内容，改写了适用的天然气组成和真实相对密度范围，并增加了标准适用于口径不超过DN200，最大流量不超过1600m/h，参比条件调整至第9章，删除了压力说明（见第1章，2006年版的第1章）：更改了规范性引用文件并对应修改了相应内容（见第2章，2006年版的第2章）：增加了一体化智能流量计和量程比的定义（见3.1.2和3.1.3）：更改了量程比要求（见5.1，2006年版的5.1）：最大工作压力提升至2.5MPa（见5.2，2006年版的5.2）：更改了其他相应内容（见5.4，2006年版的5.4）：将“误差”和“重复性”合并为“流量计准确度等级和重复性”，且将重复性修改为不应超过工况体积流量最大允许误差绝对值的1/3，并删除了准确度等级中0.2级及表3分界流量（见6.2，2006年版的6.2和6.3）增加了流量计信号输出中能量计量的要求，以及远程通信协议和标准接口有关内容（见 7.10.1和7.10.4.2) 增加了智能旋转容积式流量计支持能量／热值的显示功能，具备仪表系数多点修正功能，参数设置可靠保存和不可更改的操作事件记录功能的要求（见7.10.1）；增加了流量计信号输出的通信方式要求（见7.10.4.2）；增加了流量计的电源要求（见7.10.5）；更改了对取压口和取温口的相关要求（见8.2.2和8.2.3，2006年版的8.2.2和8.2.3）；更改了对润滑油的相关技术要求（见8.3.1，2006年版的8.3.1）：增加了“常规维护”和“定期维护”，并将“检定”合并至“定期维护”相关技术要求，增加了定期维护中关于智能流量计温度和压力传感器进行检定或校准的结构和功能设计要求并增加了气质参数保存时间要求（见8.3.4和8.3.5，2006年版的8.3.4）：增加了关于标准参比条件的内容（见9.1）：更改了不确定度估算中各标准不确定度的表达方式，更改了发热量标准不确定度，标准参比条件下压缩因子和密度标准不确定度取值（见9.5，2006年版的9.4）更改了实流校准测试内容相关技术要求（见A.3.2，2006年版的A.3.2）：更改了支持多种校准系数确认方法的功能要求（见A.4，2006年版的A.4）：更改了校准证书的包含信息（见A.6，2006年版的A.6）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会油气计量及分析方法专业标准化技术委员会提出并归口。 本文件起草单位：国家石油天然气大流量计量站成都分站，中国石油天然气股份有限公司西南油
气田分公司、中国石油工程建设有限公司西南分公司、中国石油化工股份有限公司新疆煤制气天然气外输管道有限责任公司湖广分公司、中国石油天然气股份有限公司天然气销售分公司、国家石油天然
III SY/T 66602021
气管网集团有限公司西气东输分公司、中国石油化工股份有限公司镇海炼化分公司、天信仪表集团有限公司、浙江南仪表集团股份有限公司、中国石油天然气集团公司天然气质量控制和能量计量重点实验室。
本文件主要起草人：黄敏、何敏、张强、黄和、韦颜、陈晓科、黄忠华、袁志华、张智、谢富文、邱惠、肖国灿、陶朝建、殷兴景、刘丁发。
本文件及其所代替文件的历次版本发布情况为：
2006年首次发布；本次为首次修订。
?
S
IV SY/T 66602021
用旋转容积式气体流量计测量天然气流量
1范围
本文件规定了用于测量天然气流量的旋转容积式流量计（以下简称“流量计”）的测量原理、操作条件，计量性能，技术要求，使用，安装，维护，实流校准方法，并给出了气体质量流量和标准参比条件下的体积流量及能量流量的计算方法和不确定度估算方法。
本文件适用于使用口径不超过DN200，操作条件下最大流量不超过1600m/h的容积式流量计，测量组成在GB17820和GB/T17747（所有部分）范围内，且真实相对密度为0.55～0.80的天然气流量。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 3836.1 爆炸性环境 第1部分：设备 通用要求 GB 3836.4 爆炸性环境第4部分：由本质安全型“i”1 保护的设备 GB/T 4208 外壳防护等级（IP代码） GB/T 11062 天然气发热量，密度，相对密度和沃泊指数的计算方法 GB/T 13610 天然气的组成分析 气相色谱法 GB/T 17747 （所有部分）天然气压缩因子的计算 GB 17820 天然气 GB/T18603天然气计量系统技术要求 GB/T 35186 天然气计量系统性能评价 JJG633气体容积式流量计检定规程
3术语、定义和符号 3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
旋转容积式气体流量计 rotary displacement gas meter (RD meter) 通过元件旋转排除固定量的气体，不断累加并记录其容积，并由指示设备显示流量的流量计。
3.1.2
体化流量计 integrated flow meters 自带压力、温度传感器和流量积算仪，能够实时显示标准参比条件下流量的流量计。
1 SY/T 66602021
3.1.3
量程比 rangeability/turn down ratio 在最大允许误差范围内流量计的最大流量9mx和最小流量9mi之比。
3.1.4
流量范围 flowrate range 由最大流量和最小流量所限定的范围，在该范围内满足计量性能要求。
3.1.5
压损 pressure loss 气体流过流量计造成的不可恢复的压力降。 ［来源：GB/T 21391-—2008，3.5]
3.1.6
分界流量 g transitional flow rate 在最大流量和最小流量间的流量值，它将流量范围分割成最大允许误差不同的两个区，即“高区
(G ～ qmx)”和“低区（qmin ～g)"。
［来源：JJG1037—2008，3.3，有修改】 3.1.7
回转体积 Cyclic yolume 流量计完成一个工作循环所排出的气体体积，即除指示装置和中间传动机构外，所有运动部件运
动一次回到初始位置时排出的气体体积 3.2 2符号
本文件所用的常用符号见表1
表1　符号含义
符号 D P T Q 9 E 6 E. ErwM P G qe 2 u U
单位符号
流量计上游测量管内径流量计人口静压气体热力学温度流量计累积体积流量流量计瞬时体积流量流量计的相对示值误差流量计的基本误差流量计的重复性流量加权平均误差气体密度真实相对密度能量流量气体压缩因子测量不确定度扩展不确定度
m Pa K m m/s
kg/m?
J/s
