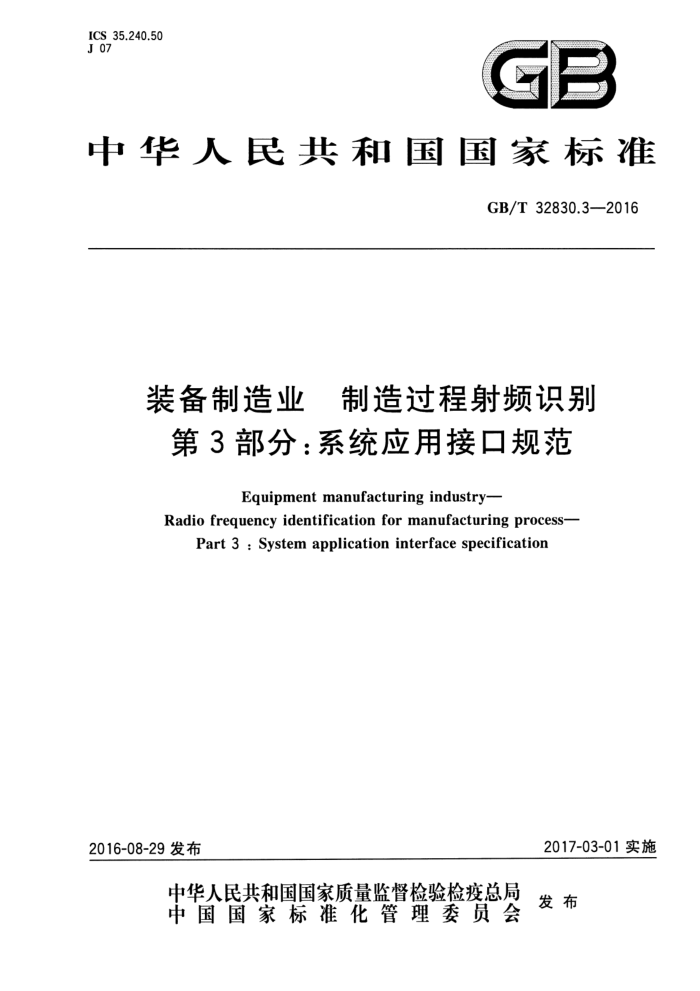

ICS 35.240.50 J 07
中华人民共和国国家标准
GB/T 32830.3-2016
装备制造业 制造过程射频识别第3部分：系统应用接口规范
Equipment manufacturing industry-
Radio frequency identification for manufacturing process-
Part 3 : System application interface specification
2017-03-01实施
2016-08-29 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32830.3—2016
目 次
前言 1 范围 2 规范性引用文件
0
术语和定义缩略语
3
4
5 数据结构 5.1 读写器频率数据类型（ReaderFrequency） 5.2！ 物理接口数据类型（PhysicalInterType） 5.3EIA 接口参数数据类型(EIAInterParameters) 5.4 通讯逻辑地址数据类型（ReaderLogicAddress) 5.5读写器信息数据类型(ReaderInfo） 5.6错误报告类型（ErrorReportType）· 6　接口说明 6.1 信息查询接口 一读写器信息查询 6.2 信息查询接口 读写器逻辑地址信息查询 6.3 信息查询接口一 -读写器工作天线查询 6.4 参数设置接口一 设置读写器当前的读取命令间隔时间 6.5 参数设置接口- 设置读写器单次可读取标签数 6.6 参数设置接口- 设置读写器逻辑地址 6.7 参数设置接口 设置天线收发功率 6.8 设备指令接口 重启读写器 6.9设备指令接口- 打开读写器 6.10 设备指令接口 初始化读写器 6.11设备指令接口 关闭读写器 6.12　读写命令接口 读取标签 6.13　读写命令接口 写标签数据 6.14　状态报告接口 读写器工作状态报告
-
C
X GB/T 32830.3—2016
前言
GB/T32830《装备制造业制造过程射频识别》计划分为3个部分：
-第1部分：电子标签技术要求及应用规范；第2部分：读写器技术要求及应用规范；
—一第3部分:系统应用接口规范。 本部分为GB/T32830的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分起草单位：中国科学院自动化研究所、北京机械工业自动化研究所、威海北洋电气集团股份
有限公司、北京中科启信软件技术有限公司、齐齐哈尔轨道交通装备有限责任公司。
本部分主要起草人：谭杰、黎晓东、赵红胜、王海丹、王敏丽、李民、王强、于晓春、范俊宏、刘成永、
宋伟宁、马增良、王刚。 GB/T 32830.3-2016
装备制造业制造过程射频识别第3部分：系统应用接口规范
1范围
GB/T 32830的本部分规定了射频识别技术在装备制造业制造过程中对读写器信息查询、参数配置、设备指令、读写命令以及状态报告等五类接口。
本部分适用于装备制造业制造过程中射频识别系统的软件实现、互操作与快速部署。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T32830.1装备制造业制造过程射频识别第1部分：电子标签技术要求及应用规范 GB/T32830.2装备制造业制造过程射频识别第2部分：读写器技术要求及应用规范
3术语和定义
GB/T32830.1和GB/T32830.2界定的以及下列术语和定义适用于本文件。
3.1
工作参数 working parameter 读写器工作时为达到某种性能或者实现某种功能而所需的项目配置。
3.2
通讯接口类型 communication port type 读写器与管理层数据交换的通讯接口类型。 注：主要有EIA-RS-232C、EIA-RS-485、以太网口、无线网口等接口类型。
3.3
逻辑地址logic address 用于表征读写器的通讯地址。 示例：IP地址。
4缩略语
下列缩略语适用于本文件。 EIA :电子工业协会(Electronic Industries Association)
5数据结构
5.1读写器频率数据类型（ReaderFrequency）
读写器频率数据类型是一个结构体，包含2个字段,其形式如下：
I GB/T 32830.3--2016
struct ReaderFrequency
integer FrequencyIndex; integer FrequencyValue
}; 其中FrequencyIndex为读写器工作频率类型，取值为1（低频段）、2（高频段）、3（超高频段）、4（微
波）、5（保留）FrequencyValue为具体频率值。 5.2物理接口数据类型（PhysicalInterType)
读写器的物理接口主要包括EIA-RS-232C、EIA-RS-485、以太网口、无线网等，其数据类型是一个结构体，包含5个字段,其形式如下：
Enum PhysicalInterType
RS232_PORT_TYPE = 0x01, RS485_PORT_TYPE, ETH_PORT_TYPE, WIRELESS_PORT-TYPE UNDIFINED_TYPE
; 其中 RS232_PORT_TYPE为 EIA-RS-232C接口类型;RS485_PORT_TYPE为 EIA-RS-485 接口
类型;ETH_PORT_TYPE 为以太网接口类型；WIRELESS_PORT_TYPE表示无线网络接口类型; UNDIFINED_TYPE为其他未定义类型。 5.3EIA 接口参数数据类型(EIAInterParameters)
具有EIA-RS-232C或EIA-RS-485接口的读写器参数数据类型，该数据类型是一个结构体。 Struct EIAInterParameters 1
long integer Baudrate; integer DataBits; integer Parity; float StopBits;
/; 其中: Baudrate参数的取值范围为(600,1 200,2 400,4 800,9 600,19 200,38 400,56 000,115 200)。 DataBits参数的取值范围为（6,7,8）。 Parity参数:0—无奇偶校验;1-—奇校验;2—偶校验。 StopBits参数：0-不使用停止位;1使用停止位。
5.4通讯逻辑地址数据类型（ReaderLogicAddress）
读写器的通讯逻辑地址主要包括EIA-RS-232C、EIA-RS-485、以太网口、无线网的通讯地址，其数据类型是一个结构体，包含8个字段,其形式如下：
struct ReaderLogicAddress
2 GB/T 32830.3—2016
InterfaceParametersType PortType; integer ReaderRS232_Address; integer ReaderRS485_Address; string ReaderWLAN_Address; string ReaderIP_Address; string ReaderMAC_Address; string ReaderMark_Address ; string ReaderGateWay; string ReaderDNS;
1 ; 其中 PortType 为读写器的物理端口类型;ReaderRS232_Address 为 RS_232C地址;ReaderRS485
_Address 为 RS_485 地址，取值为 0～32;ReaderWLAN_Address 为无线网地址;ReaderIP_Address 为以太网 IP地址;ReaderMAC_Address 为读写器 MAC 地址；ReaderMark_Address 为子网掩码；Read erGateWay为网关;ReaderDNS 为域名系统。
当 ReaderComPortType 为物理端口 RS_485 类型时,ReaderRS485_Address 有效,ReaderIP_Ad- dress,ReaderMarkAddress，ReaderGateWay，ReaderDNS 无效；当 PortType 为以太网类型时， ReaderIP_Address, ReaderMark_Address, ReaderGateWay, ReaderDNS 有效,ReaderRS485_Address 无效，其他情况以此类推。 5.5读写器信息数据类型(ReaderInfo)
读写器信息数据类型是一个结构体，包含4个字段，其形式如下： struct ReaderInfo 1
PhysicalnterType PhyType; integer ReaderNumber; ReaderFrequency WorkingFreq; integer AntennaCount;
}; 其中PhyType 为读写器物理接口数据类型;ReaderNumber 为读写器的编号；WorkingFreq为读写
器的工作频率；AntennaCount为读写器的工作天线数量。 5.6错误报告类型(ErrorReportType)
读写器返回错误报告的数据类型(DWORD),其定义见表1。
表 1错误报告类型
无效指令当前指令无法执行找不到指定读写器天线数量错误
0 x01 0 x02 0 x03 0 x04
ERROR_INVALID_COMMAND ERROR_COMMAND_INTERRUPT ERROR_READER_UNKNOWN ERROR_ANTENNA_NUMBER
3 GB/T 32830.3--2016
表1 (续)
ERROR_PARAMETER_INPUT ERROR_READER_INVALIDATE
指令参数错误读写器工作不正常读取到非指定类型标签
0x05 0x06 0x07 0x08
ERROR_NON_SPECIFIED_TYPE_TAG ERROR_TAG_DAMAGED_OR_MOVEDAWAY
标签有损坏或者未读取完毕标签被移走
保留
保留
0x09-0xffffffff
6接口说明
6.1信息查询接口一 一读写器信息查询 6.1.1目的
查询指定读写器的自有信息。 6.1.2说明
实现需求：必选。 C语言语法函数描述如下： DWORD GetReaderDescription (integer ConfigID, ReaderInfo*m_pDevAttribute) 参数： ConfigID,指定的读写器编号，如果取值为一1,则指所有读写器。 m_pDevAttribute,返回读写器信息数据类型结构体指针。 返回值： a）0，操作成功; b）非0，操作失败，返回错误报告类型。
6.2信息查询接口一 读写器逻辑地址信息查询 6.2.1目的
查询指定读写器的逻辑地址。 6.2.2说明
实现需求：必选。 C语言语法函数描述如下： DWORD GetLogicAddress (integer ConfigID, ReaderLogicAddress*m- pDevLogicAddr) 参数: ConfigID,指定的读写器编号，如果取值为一1，则指所有读写器。 m_pDevLogicAddr，返回通讯逻辑地址数据类型指针。 返回值： a）0，操作成功; b）非0，操作失败，返回错误报告类型。
4 GB/T 32830.3—2016
6.3信息查询接口—读写器工作天线查询 6.3.1目的
查询指定读写器的工作天线状态。 6.3.2说明
实现需求：必选。 C语言语法函数描述如下： DWORD GetAntennaCount (integer ConfigID, DWORD*m_ pAntennaCount) 参数: ConfigID,指定的读写器编号。 m_pAntennaCount,返回读写器工作天线数量。其数值二进制比特位代表端口天线可用性示例：若 m=pAntennaCount指向地址的存贮数值为10，二进制表示110，则表示读写器端口1天线不可用，端口 2
天线可用，端口3天线可用。
返回值： a）0，操作成功; b）非0，操作失败，返回错误报告类型。
6.4参数设置接口—— 设置读写器当前的读取命令间隔时间 6.4.1目的
设置读写器新的当前命令间隔时间。 6.4.2说明
实现需求：必选。 C语言语法函数描述如下： DWORD SetCommandInterval (integer ConfigID,integer Period_t) 参数： ConfigID,指定的读写器编号，如果取值为一1,则指所有读写器。 Period_t,读写器当前的读取命令间隔时间，单位是毫秒（ms）。 返回值： a）0，操作成功； b）非0，操作失败，返回错误报告类型。
6.5 参数设置接口设置读写器单次可读取标签数 6.5.1目的
设置超高频工作频段的读写器最大可以识别的标签数量。 6.5.2说明
实现需求：必选。 C语言语法函数描述如下： DWORD SetMaxReadCountLimit (integer ConfigID,integer Max_num) 参数:
5
