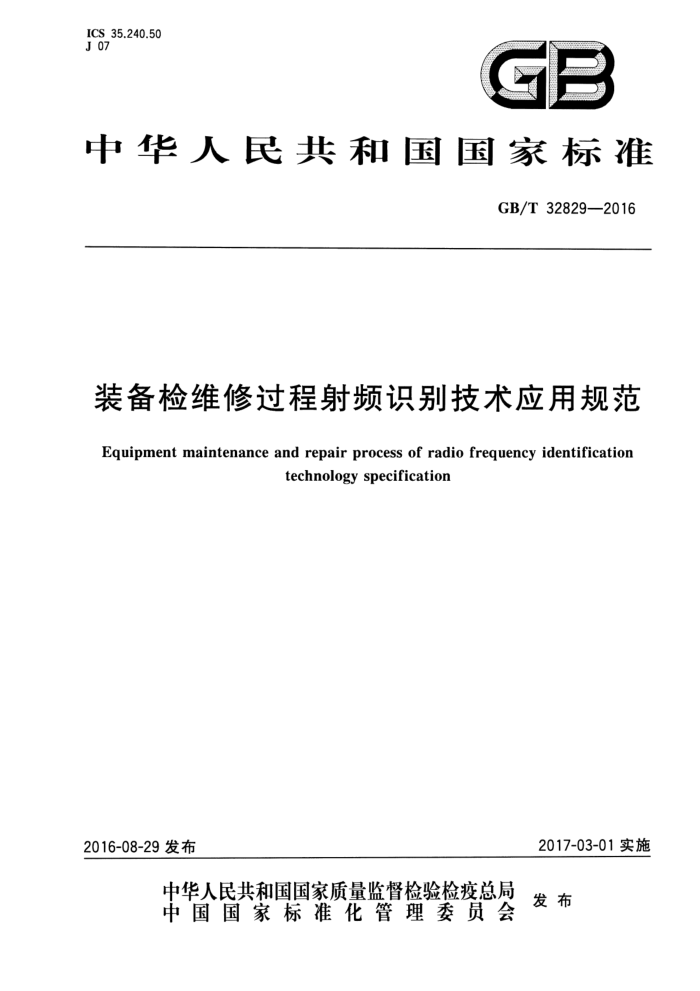

ICS 35.240.50 J 07
中华人民共和国国家标准
GB/T 32829—2016
装备检维修过程射频识别技术应用规范
Equipment maintenance and repair process of radio frequency identification
technology specification
2017-03-01实施
2016-08-29 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 32829—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4检维修履历电子标签管理要求
1
4.1 检维修履历电子标签初始化 4.2 检维修履历电子标签安装 4.3 信息记录环节 4.4 检维修履历电子标签拆除 4.5 信息记录内容 4.6 信息记录方式 4.7 检维修履历电子标签存储分配 5 检维修履历电子标签应用要求 5.1 工作频率 5.2 检维修履历电子标签性能 5.3 检维修履历电子标签封装固定及安装要求 6 读写器应用要求 6.1 读写器应用环节 6.2 读写器环境适应性要求 6.3 RFID固定式读写器· 6.4 RFID手持式读写器· 6.5 无线传输能力 6.6 脱机工作能力
++ GB/T 32829—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国自动化系统与集成标准化技术委员会(SAC/TC 159)归口。 本标准起草单位：中国科学院自动化研究所、北京机械工业自动化研究所、齐齐哈尔轨道交通装备
有限责任公司、北京中科启信软件技术有限公司、威海北洋电气集团股份有限公司、北京烽火联拓科技有限公司。
本标准主要起草人：谭杰、黎晓东、王敏丽、王海丹、赵红胜、于晓春、王强、李民、张革军、范俊宏刘成永、宋伟宁、王刚、马增良
I GB/T 32829-2016
装备检维修过程射频识别技术应用规范
1范围
本标准规定了铁路货车、井采及露天开采设备、大型环保设备、大型工程成套设备、农业机械等大型成套装备及其关键金属配件的检维修过程基本管理要求，以及大容量标签数据读取下的检维修履历电子标签和读写器的通用技术要求。
本标准适用于以上成套装备及其关键金属配件检维修过程射频识别系统应用的一般性管理要求、 检维修履历电子标签及读写设备的设计及应用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T32830.1—2016装备制造业制造过程射频识别第1部分：电子标签技术要求及应用规范
GB/T32830.2一2016装备制造业制造过程射频识别第2部分：读写器技术要求及应用规范
3术语和定义
GB/T32830.1、GB/T32830.2界定的以及下列术语和定义适用于本文件。
3.1
检维修过程 maintenance and repair process 装备在使用过程的检查、保养、维修、报废等过程。 注：检维修的修程设置可分为计划性检修和临时性检修，其中计划性检修包括大修、中修和小修，从而恢复所修部
分的精度和性能。
3.2
大修　overhaul 在规定期限内对装备进行定期的全部或大部分部件的解体、检查、修复和更换，注：大修前应查阅平时的检维修记录，即损坏和维修状况。
3.3
中修　repair 根据装备的实际情况，对状态劣化已难以达到生产工艺要求的部件进行针对性维修。 注：中修时，一般要进行部分拆卸，检查，更换或修复失效的零件，必要时对基准件进行局部维修和调整精度。
3.4
小修minor repair 根据磨损规律，对部分磨损严重的机件和污秽部位进行拆卸、检查。
3.5
临修 temporary repair 针对装备临时出现的故障进行检查和维修。 注：分为关键部件的临修和非关键部件的临修。
1 GB/T 32829-2016
3.6
检维修过程管理management of maintenance and repair process 记录装备在检维修过程中装备的交接来源、给付去向、检维修操作过程等信息。
3.7
信息登记单位information registration department 按本标准实施检维修管理的装备的生产和维修单位。
3.8
唯一标识代码identification code 赋予某一类装备的唯一编号，特定用于检维修过程的标识。
3.9
检维修履历电子标签maintenance and repair record RF tag 粘贴在产品上，用于记录装备的身份编号和装备检维修过程的标签，表面印制说明文字。
4检维修履历电子标签管理要求
4.1检维修履历电子标签初始化
在装备制造完成、检验合格出厂时，由生产厂家在装备上安装唯一的、记录检维修履历的电子标签。 初次使用的检维修履历电子标签由装备生产厂家写人装备制造信息，如装备型号、配置、厂家信息、生产及出厂日期等信息；装备生产厂家应将写人的信息连同检维修履历电子标签UID存档。 4.2检维修履历电子标签安装
装备生产厂家将已经初始化的检维修履历电子标签安装固定在装备上。 4.3信息记录环节
安装有检维修履历电子标签的装备，每次进行大修、中修、关键件的临修前，应读取检维修履历电子标签中的检维修记录；在本次检维修工作完成，应将本次检维修情况追加写人到检维修履历电子标签中。 4.4检维修履历电子标签拆除
当整个装备到达寿命期限进行报废时，检维修履历电子标签将被拆除报废。 4.5信息记录内容 4.5.1信息登记范围
检维修管理信息登记范围包括装备交接信息和装备检维修信息。原则是读写设备在无网络的前提下，可以完成检维修工作的信息记录工作。 4.5.2装备交接信息
包括装备维修方与装备使用方进行互相交接时的交接双方身份信息、交接时间等。 4.5.3检维修信息
包括装备进行检维修的时间、人员、检维修操作过程，以及进行维修或更换的部件等信息，如更换的
零配件信息记录、维修操作记录、维修人员记录、维修日期与时间、维修工作承担方。
L GB/T 32829--2016
4.6信息记录方式
装备出厂的初始化信息为静态信息，存储在产品检维修履历标签中，不可更改。 装备交接信息和装备检维修信息，是动态的不断追加的信息，将会写人装备检维修履历标签中。
4.7检维修履历电子标签存储分配
检维修履历电子标签存储分区如表1所示。
表 1检维修履历电子标签存储分区表
应用分区 UID
读写控制只读只读
备注初始化信息初始化信息
装备部件出厂信息装备交接信息装备检维修信息
-次性写人后只可读一次性写人后只可读 (经认证)可读写
自定义区
备将来扩展使用
5检维修履历电子标签应用要求
5.1工作频率
根据具体应用需求、操作距离和范围，建议选用无源检维修履历电子标签，工作于840 MHz～ 845 MHz 或 920.5 MHz～924.5 MHz 频率波段。 5.2检维修履历电子标签性能 5.2.1检维修履历电子标签容量
检维修履历电子标签内存应能满足信息记录要求。 5.2.2信息安全
检维修履历电子标签内容中，装备部件出厂信息、上一次的检维修过程交接信息与装备维修维护信息可以任意读取，以前的历史维修记录可通过授权读取，可以采用检维修履历电子标签内容密钥加密，也可通过服务器密钥访问的方式保证数据安全。 5.2.3环境适应性
检维修履历电子标签的环境适应性要求详见GB/T32830.1-一2016中4.2要求。
5.3检维修履历电子标签封装固定及安装要求 5.3.1封装方式
检维修履历电子标签的封装方式应满足检维修履历电子标签技术在装备制造过程的环境适应性要求,见 5.2.3。
检维修履历电子标签的尺寸与封装形态在不影响标签性能的前提下，应满足装备设备的固定要求，同时不应影响装备设备的工作性能。
3 GB/T 32829—2016
5.3.2安装要求
检维修履历电子标签的安装不能妨碍装备的正常运行，不能影响装备的运行性能，如动平衡等。 根据不同的应用需求，标签可采用反应胶粘接、不干胶粘接、扎带固定、铆钉铆接等方式进行安装
固定。
检维修履历电子标签一经安装应使用专用工具方能将检维修履历电子标签取下。 检维修履历电子标签的封装与固定形态在不影响检维修履历电子标签性能的前提下，应满足不同
类型产品的固定要求，同时不应影响检维修履历电子标签的工作性能。 5.3.3安装位置
对于含有铆接标牌标记的配件来说，检维修履历电子标签粘接位置优先考虑铆接标牌位置附近。 对于含有油漆标记、钢印刻或没有明显标记的配件，应根据其形状选择较隐蔽的位置进行粘贴，以
减少碰撞。
6读写器应用要求
6.1读写器应用环节
检维修履历电子标签发放时，需要使用固定式读写器进行检维修履历电子标签的初始化。信息记录时，需要选用手持式读写器进行操作。 6.2读写器环境适应性要求
设备需要满足的环境适应性要求详见GB/T32830.2-2016中第6章要求。 6.3RFID固定式读写器
RFID固定式读写器的读写速度要求如表2所示。
表2固定式读写器读写速度要求
写速度
工作频率
读速度
840 MHz～845 MHz 920.5 MHz~924.5 MHz
单卡平均读取时间每64位小于40ms 单卡平均写人时间每64位小于40ms
6.4RFID手持式读写器
RFID手持式读写器的读写速度要求如表3所示。
表 3手持式读写器的读写速度要求
工作频率
读速度
写速度
840 MHz～845 MHz 920.5 MHz～924.5 MHz
单卡平均读取时间每64位小于20ms， 单卡平均写人时间每64位小于40ms，
写人 2 Kbit 的数据小于 2 s
读取 2 Kbit 信息小于 1 s
6.5无线传输能力
手持式设备需要支持无线局域网、移动数据网等无线网络制式。
4 GB/T 32829—2016
6.6 脱机工作能力
手持机需具备脱机工作能力，当写卡不成功或数据传输不成功时，可以将数据暂存在手持机的存储器中。
