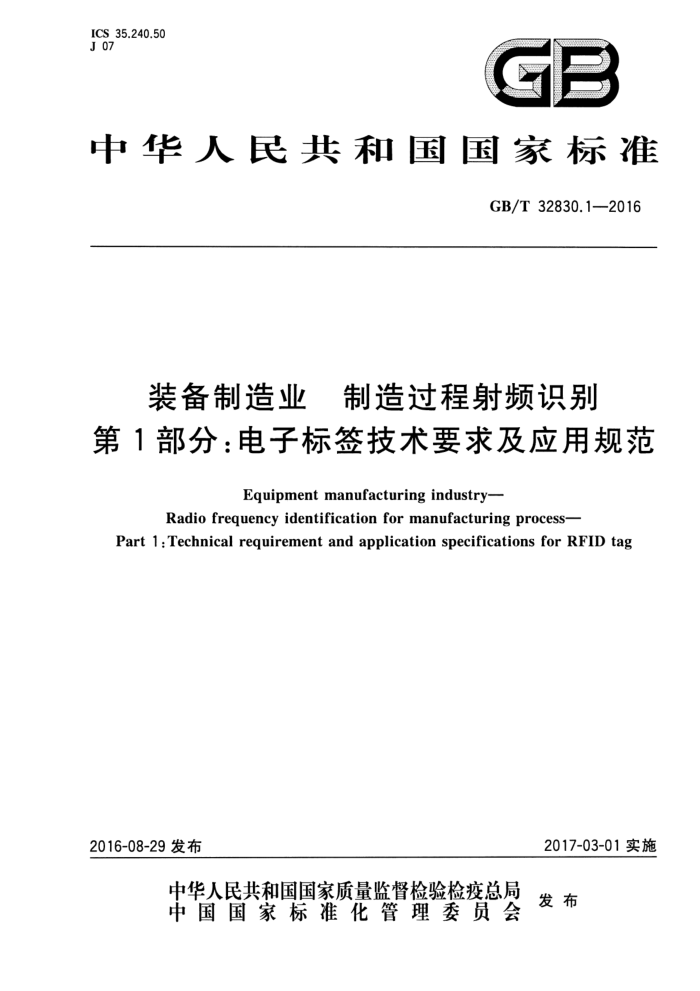

ICS 35.240.50 J 07
一
中华人民共和国国家标准
GB/T 32830.1--2016
装备制造业 制造过程射频识别第1部分：电子标签技术要求及应用规范
Equipment manufacturing industry--
Radio frequency identification for manufacturing process-
Part 1 : Technical requirement and application specifications for RFID tag
2017-03-01实施
2016-08-29 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32830.1-—2016
目 次
前言范围
1
2规范性引用文件 3 术语和定义电子标签技术要求
4
4.1 电子标签一般要求 4.2电子标签环境适应性要求 4.3 封装方式 5电子标签应用规范与要求 5.1 读写性能要求 5.2 电子标签安装要求试验方法
....
.
6
......
6.1 自由跌落适应性 6.2 防护等级 6.3 大气条件 6.4 抗振性能 6.5 抗冲击性能 6.6 粉尘环境适应性 6.7 防静电(ESD)性能 6.8 抗交变磁场性能 6.9 抗交变电场性能 6.10 X射线 6.11 抗油污 6.12 抗压力… 6.13 粘接于金属表面的读写性能
+
金属环境中的读写性能
6.14 GB/T 32830.1--2016
前言
GB/T32830《装备制造业制造过程射频识别》计划分为三个部分：
-第1部分：电子标签技术要求及应用规范；一第2部分：读写器技术要求及应用规范；一第3部分:系统应用接口规范。 本部分为GB/T32830的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分起草单位：中国科学院自动化研究所、北京机械工业自动化研究所、威海北洋电气集团股份
有限公司、北京德鑫泉物联网科技股份有限公司、齐齐哈尔轨道交通装备有限责任公司、北京烽火联拓科技有限公司、无锡国硕信息科技有限公司。
本部分主要起草人：谭杰、黎晓东、王敏丽、王海丹、赵红胜、李民、张晓冬、于晓春、张革军、王刚、 刘成永、范俊宏、宋伟宁。 GB/T 32830.1—2016
装备制造业制造过程射频识别第1部分：电子标签技术要求及应用规范
1 范围
GB/T32830的本部分规定了铁路货车、井采及露天开采设备、大型环保设备、大型工程成套设备、 农业机械等大型装备制造业成套装备及其关键金属配件生产过程中金属、粉尘、油污、振动、电磁等环境下电子标签的技术要求和使用规范。
本部分适用于装备制造业成套装备及其关键金属配件生产过程用电子标签的设计、封装及其测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T 2423.8　电工电子产品环境试验　第2部分：试验方法　试验Ed：自由跌落 GB/T2423.10电工电子产品环境试验　第2部分：试验方法　试验Fc:振动（正弦） GB/T2423.37电工电子产品环境试验第2部分：试验方法试验L：沙尘试验 GB/T2423.55电工电子产品环境试验　第2部分：试验方法　试验Eh：锤击试验 GB 4208—2008　外壳防护等级（IP代码) GB/T14091—2009机械产品环境参数分类及其严酷程度分级 GB/T 17554.1识别卡测试方法　第 1部分：般特性测试 GB/T17554.3识别卡测试方法第3部分：带触点的集成电路卡及其相关接口设备 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T22351.2　识别卡　无触点的集成电路卡　邻近式卡　第2部分：空中接口和初始化 GB/T29768　信息技术　射频识别800/900MHz空中接口协议 JB/T83841996　工业PC基本平台　技术条件 ISO/IEC 14443-1识别卡　无接触的集成电路卡感应卡　第 1部分：物理特性（Identification
cards--Contactless integrated circuit cards-—Proximity cards--Part 1 :Physical characteristics)
ISO/IEC18000-2信息技术　单品管理的射频识别　第2部分：135kHz以下空中接口通信参数 (Information technology--Radio frequency identification for item management-Part 2: Parameters for air interface communications below 135 kHz)
ISO/IEC18000-63信息技术　单品管理的射频识别第63部分：860MHz至960MHzC型空中接通信参数（Information technology-Radio frequency identification for item management Part 63:Parameters for air interface communications at 860 MHz to 960 MHz Type C)
3术语和定义
下列术语和定义适用于本文件。 GB/T 32830.1—2016
3.1
射频识别 radio frequency identification 使用电磁耦合或感应耦合，通过各种调制和编码方案，与电子标签进行双方向通信，并读取电子标
签信息。 3.2
电子标签 RF tag 用于物体或物品标识、具有信息存储机制的、能接收读写设备的电磁场调制信号并返回响应信号的
数据载体。
电子标签技术要求
4
4.1电子标签一般要求 4.1.1频率
根据不同应用场合可选择无源电子标签，Low Frequency(LF）、High Frequency(HF）、Ultra High Frequency(UHF)等频率标签。
LF:标签空中接口特性应符合ISO/IEC 18000-2 的规定。 HF：标签空中接口特性应符合GB/T22351.2或ISO/IEC14443-1的规定。 UHF：标签空中接口特性应符合GB/T29768或ISO/IEC18000-63的规定。
4.1.2标签存储
标签存贮器特性应满足如下要求： a） 除UID区外，按标签存储容量不同可包括基本信息区（可选）、保留区（可选）和用户区（可选）
等区域。各分区存贮位置应符合表1规定；标签数据保存时间不小于10年；
b）
c）标签擦写次数不小于10万次。
表 1 大气条件
气候条件
参数 -40℃～150℃ -10℃～80℃
储存温度范围工作温度范围储存湿度范围工作湿度范围
温度条件
相对空气湿度为20%和93% 应满足JB/T8384-1996中定义的 C2类大气条件(湿度为 5%～95%)
湿度条件
气压
86 kPa～106 kPa
4.2 电子标签环境适应性要求 4.2.1自由跌落适应性
当电子标签粘接于50kg～100kg 的物品侧面或底面，从2.5m高度的地方跌落,标签读写性能不发生改变,封装不发生异常,粘接效果不发生改变
2 GB/T 32830.1--2016
表3电场强度对频率
频率范围 MHz 0.3~3.0 3.0～30 30～300
平均电场强度 V/m rms
614 1 842/ f 61.4
f :频率,MHz。
4.2.10 X射线
电子标签任一面或双面暴露于 70 keV～140 keV 范围内的中等能量 X-射线（0.1 Gy/a 的累积剂量)后,标签应能正常工作。 4.2.11抗油污
电子标签表面覆盖0.5 mm厚度的油污后，标签能正常工作。
4.2.12抗压力
在电子标签顶部表面施加1.0kPa士0.13kPa 的均匀压力后，标签外观应完好，封装无异常，并能正常工作。 4.3封装方式
电子标签的封装方式应符合4.2的要求，且封装效果不发生改变。
5电子标签应用规范与要求
5.1读写性能要求 5.1.1粘接于金属表面的读写性能
电子标签粘接于各种金属材料上，其标签读性能等于或优于置于空气中的读性能，或满足应用的读写距离需求。 5.1.2金属环境中的读写性能
将电子标签置于周围分布有金属的环境下,其标签读性能等于或优于空气中读写性能,或满足应用的读写距离需求。 5.1.3 电子标签读写距离要求
电子标签的读写距离应在适合工人操作的范围内，且电子标签间不易形成干扰。 5.2电子标签安装要求 5.2.15 安装方式
根据不同的应用需求，电子标签可在托盘、周转容器或产品上以反应胶粘接、不干胶粘接、扎带固
4 GB/T 32830.1—2016
定、铆钉铆接、磁铁吸附等方式进行安装固定。 5.2.2安装位置
对于含有铆接标牌标记的配件产品来说，电子标签粘接位置优先考虑铆接标牌位置附近。 对于含有油漆标记、钢印刻或没有明显标记的配件产品，应根据其形状选择较隐蔽的位置进行粘
贴，以避免标签在使用过程中受到碰撞。
6试验方法
6.1自由跌落适应性
依据GB/T 2423.8中所规定的方法进行试验。 6.2防护等级
依据GB4208—2008中规定的方法进行试验。 6.3大气条件
依据GB/T2423.1中规定的方法进行试验。 6.4抗振性能
依据GB/T 2423.10中规定的方法进行试验。 6.5 抗冲击性能
依据GB/T2423.55中规定的方法进行试验。 6.6粉尘环境适应性
依据GB/T 2423.37中规定的方法进行试验。 6.7防静电(ESD)性能
依据 GB/T17626.2 中规定的方法进行试验。
6.8抗交变磁场性能
依据GB/T17626.2中规定的方法进行试验。 6.9抗交变电场性能
依据GB/T17626.2中规定的方法进行试验。 6.10X射线
依据GB/T17554.1中规定的方法进行试验。 6.11抗油污
在电子标签表面涂抹0.5mm厚度的工业油污，用读写器进行读取，与涂抹油污前同等读取条件下的读取效果进行比较。
5
