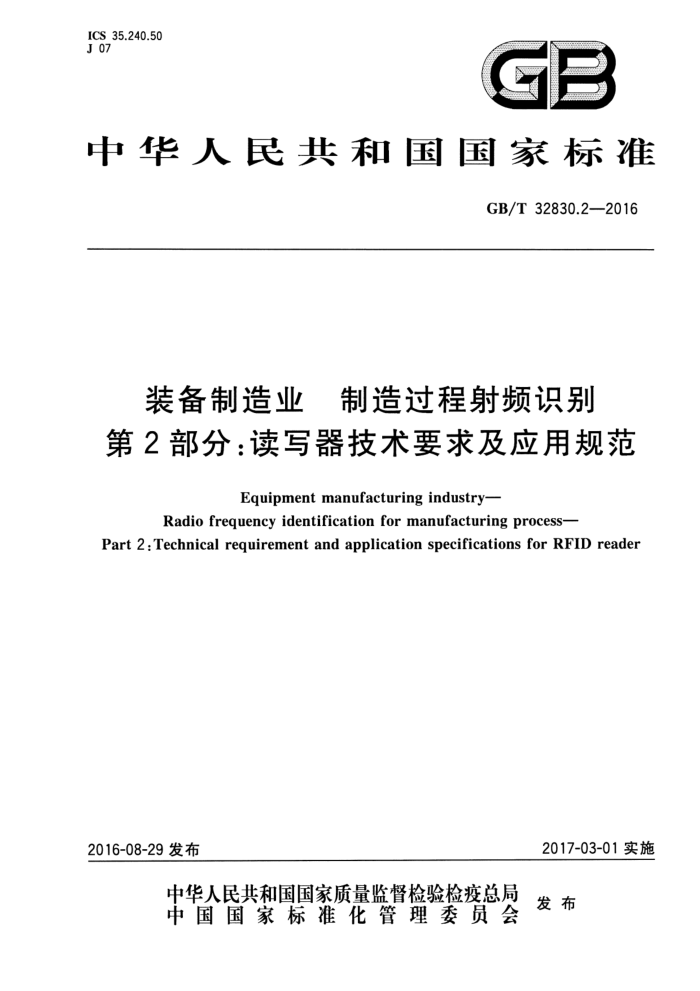

ICS _35.240.50 J 07
中华人民共和国国家标准
GB/T 32830.2-2016
装备制造业 制造过程射频识别第2部分：读写器技术要求及应用规范
Equipment manufacturing industry--
Radio frequency identification for manufacturing process-
Part 2 : Technical requirement and application specifications for RFID reader
2016-08-29 发布
2017-03-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 32830.2—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
读写器一般要求 4.1工作频率 4.2 空中接口 5功能和性能要求 5.1 读写功能 5.2 存储器 5.3 离线工作能力 5.4 显示输出 5.5 键盘 5.6 通信接口 5.7 可靠性 5.8 电源适应能力 5.9 设备密闭性 5.10 抗电安全性· 6应用环境适应性要求 6.1 气候环境适应性 6.2 机械环境适应性 6.3 电磁干扰适应性 6.4 抗油污 7读写器现场布置及应用原则 7.1 固定式读写器现场布置原则 7.2 手持式读写器现场使用原则 7.3 与中间件的通信接口 8试验方法 8.1环境试验 8.2 功能检查 8.3 性能试验
4
....
.
4
3
.3
营+
5
5
LO GB/T 32830.2—2016
前言
GB/T32830《装备制造业制造过程射频识别》计划分为3个部分：
第1部分：电子标签技术要求及应用规范；第2部分：读写器技术要求及应用规范；第3部分：系统应用接口规范。
本部分为GB/T32830的第2部分。 本部分按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分起草单位：中国科学院自动化研究所、北京机械工业自动化研究所、威海北洋电气集团股份
有限公司、北京德鑫泉物联网科技股份有限公司、中国电子技术标准化研究院、北京烽火联拓科技有限公司、齐齐哈尔轨道交通装备有限责任公司。
本部分主要起草人：谭杰、黎晓东、王敏丽、王海丹、赵红胜、李民、张晓冬、王文峰、张革军、于晓春、 范俊宏、刘成永、宋伟宁、王刚。 GB/T 32830.2-2016
装备制造业制造过程射频识别第2部分：读写器技术要求及应用规范
1 范围
GB/T32830的本部分规定了铁路货车、井采及露天开采设备、大型环保设备、大型工程成套设备、 农业机械等大型装备制造业成套装备及其关键金属配件生产过程中金属、粉尘、油污、振动、电磁等环境下读写器的技术要求和使用规范
本部分适用于装备制造业成套装备及其关键金属配件生产过程的RFID读写器的使用和产品规范。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T1988信息技术　信息交换用七位编码字符集 GB 2312信息交换用汉字编码字符集基本集 GB/T 2423.5电工电子产品环境试验　第2部分：试验方法试验Ea 和导则：冲击 GB/T2423.6电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞 GB4208—2008外壳防护等级（IP代码） GB4943.1信息技术设备　安全　第1部分：通用要求 GB5007（所有部分）信息技术信息交换用汉字编码字符集 GB/T 5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案 GB5199　信息技术　汉字编码字符集（基本集）15X16点阵字型 GB/T6107使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口 GB9254信息技术设备的无线电骚扰限值和测量方法 GB/T11460信息技术汉字字型要求和检测方法 GB13000信息技术　通用多八位编码字符集（UCS) GB/T17618信息技术设备抗扰度限值和测量方法 GB18030　信息技术　中文编码字符集 GB/T22351.2　识别卡　无触点的集成电路卡　邻近式卡　第2部分：空中接口和初始化 GB/T29768　信息技术　射频识别800/900MHz空中接口协议 JB/T8384—1996工业PC基本平台　技术条件 ISO/IEC 14443-1识别卡无接触的集成电路卡感应卡第1部分：物理特性（Identification
cards—Contactless integrated circuit cards-Proximity cards--Part 1 :Physical characteristics)
ISO/IEC18000-2　信息技术　单品管理的射频识别第2部分：135kHz以下空中接口通信参数 (Information technology-Radio frequency identification for item management-Part 2: Parameters for air interface communications below 135 kHz)
ISO/IEC18000-63　信息技术单品管理的射频识别　第63部分：860MHz至960MHzC型空中接通信参数（Information technology-Radio frequency identification for item management GB/T 32830.2—2016
Part 63:Parameters for air interface communications at 860 MHz to 960 MHz Type C)
3　术语和定义
下列术语和定义适用于本文件。
3.1
读写器 radio frequency reader/writer;RF 对电子标签进行数据读写操作的设备。
3.2
外壳enclosure 为实现读写器的安全防护的要求，由读写器的壁、门、盖、电缆引人装置等构成的整体。
4　读写器一般要求
4.1工作频率
读写器频率应根据实际需要选用 Low Frequency（LF）、High Frequency（HF）、Ultra High Fre- quency(UHF). 4.2　空中接口
LF：电子标签空中接口特性应符合ISO/IEC18000-2 的规定。 HF：标签空中接口特性应符合GB/T22351.2或ISO/IEC14443-1的规定。 UHF:标签空中接口特性应符合GB/T29768或ISO/IEC18000-63的规定。
5功能和性能要求
5.1读写功能
读写器应具有正常清点、读取和/或改写、锁死电子标签芯片中的数据等功能。 5.2存储器
读写器存储器的存储能力和数据保持性能（数据保存时间等）应在产品说明中标明。
5.3离线工作能力
读写器应具有离线工作能力，在离线工作方式下，从电子标签中读取的信息存于机内存储器中。
5.4显示输出
对于手持式读写器，应能处理GB/T1988、GB2312、GB18030或GB13000规定的部分或全部字符。显示或打印输出应采用GB5007（所有部分）规定的24×24点阵字型、GB5199规定的15X16点阵字型，或采用14×15、13×14、11×12点阵字型。 5.5键盘
对于手持式读写器，应按功能要求设置必要的工作键。
2 GB/T 32830.2-—2016
5.6　通信接口
产品应标明通信接口标准与连接器类型。 读写器的串行通信接口应符合GB/T 6107的规定。 读写器如有USB、RJ45 网口等其他接口，则该接口应符合相关标准的规定。 读写器可支持GPIO接口（可选）。
5.7可靠性
平均无故障时间（MTBF）：不小于100000h。 5.8电源适应能力
读写器能正常工作的电源要求如下： a）对于交流供电的读写器,应能在 220×（1士10%)V,50 Hz士1 Hz条件下正常工作。 b) 对于直流供电的读写器，应能在直流电压标称值士5%的条件下正常工作。标称值在产品标准
中规定。对于电源有特殊要求的单元应在产品标准中加以说明。 c） 对电池供电的读写器,应能在直流电压标称值十5%，一20%的条件下正常工作。标称值在产
品标准中规定。对于电源有特殊要求的单元应在产品标准中加以说明。 d）产品还应该具有应对掉电、极性反接等保护措施，当电压恢复正常时，能正常工作。 e）待机时间至少大于 1000 h,连续工作时间至少大于8 h。
5.9设备密闭性
户外条件下工作，读写器外壳应密封、防尘、防水，外壳防护等级（IP代码）为IP65及以上（参见 GB4208—2008），应在产品说明中标明防护等级。 5.10抗电安全性 5.10.1抗电强度
读写设备的抗电强度应符合GB4943.1的要求 5.10.2接地连续性
读写设备的接地连续性应符合GB4943.1的要求。 5.10.3接触电流
读写设备的接触电流应符合GB4943.1的要求。
6应用环境适应性要求
6.1气候环境适应性
气候环境适应性应满足JB/T83841996中定义的C2类大气条件。
6.2机械环境适应性 6.2.1振动适应性
振动适应性应满足JB/T8384-1996中4.4.3定义的3类环境振动条件及5.4.4定义的机械振动
3 GB/T 32830.2--2016
影响。 6.2.2冲击适应性
冲击适应性应满足表1中的要求。
表 1 冲击适应性要求
波形持续时间
峰值加速度 m/s2
冲击波形
ms 11
半正弦波或后峰锯齿波或梯形波
150
6.2.3 碰撞适应性
碰撞适应性应满足表2中的要求。
表 2 碰撞适应性要求
波形持续时间
峰值加速度
碰撞次数
碰撞波形半正弦波
m/s? 100
ms 16
1 000
6.2.4 运输包装件跌落适应性
运输包装件跌落适应性应满足表3中的要求。
表 3运输包装件跌落适应性要求
包装件质量
跌落高度
kg ≤15 15～30
mm 1 000 800
6.3电磁干扰适应性
读写设备的无线电骚扰限值应符合GB9254规定的要求。读写设备的抗扰度限值应符合 GB/T 17618 规定的要求。 6.4抗油污
读写器天线表面覆盖0.5 mm厚度的油污后，能正常工作。
读写器现场布置及应用原则
7
7.1 固定式读写器现场布置原则
固定式读写器现场布置原则如下：
4 GB/T 32830.2-2016
a）读写器位置的安装以数据采集的准确性、稳定性为原则； b）读写器的安装位置不能影响工人正常作业,兼顾安装与检修的方便性； c）读写器的天线范围能与标签视距上应无障碍，可采取贴墙安装、立杆安装、挂顶安装等安装
方式。
7.2手持式读写器现场使用原则
手持式读写器现场使用原则如下： a）手持式读写器的使用以数据采集的准确性、使用方便性为原则； b）手持式读写器的操作以不增加工人劳动强度为最佳； c）如果手持式读写器放置于现场，安装位置应以不影响工人正常作业、方便充电为原则。
7.3与中间件的通信接口
读写器应具有与中间件通信的能力，具备向中间件上报数据、接收中间件配置管理信息、故障告警的能力。
读写设备应提供信息查询、参数配置、设备指令、读写命令以及状态报告等5类接口。 在参数配置中，能够对读写设备的空口接口参数、网络通信参数等信息进行配置管理，故障告警中
应当能够定期检测自身故障并上报中间件。
8试验方法 8.1环境试验 8.1.1振动试验
应满足JB/T8384-1996中6.2.1，按现场（车间)类规定的标准执行。 8.1.2冲击试验
按GB/T2423.5“试验Ea"进行。读写器正常安装，在不工作条件下，按6.2.2中规定值，分别对 3个互相垂直轴线方向进行冲击，冲击次数各为3个。 8.1.3碰撞试验
按GB/T 2423.6“试验Ea进行。读写器正常安装，在不工作条件下,按6.2.3中规定值，分别对 3个互相垂直轴线方向进行冲击，冲击次数各为3个。 8.1.4跌落试验
将读写器在不工作条件下，分别从3个互相垂直轴线方向，以6.2.4中规定的高度跌落至平整坚硬
的水泥地板上，次数各位3个，读写器应能正常工作。 8.1.5电磁干扰试验
读写设备的无线电骚扰限值按GB9254规定的标准执行；读写设备的抗扰度限值按GB/T17618 规定的执行。 8.2功能检查 8.2.1读写检查
使用生产厂家提供的检查程序读取和/或写人电子标签芯片中的数据，应符合4.2的要求。
5
