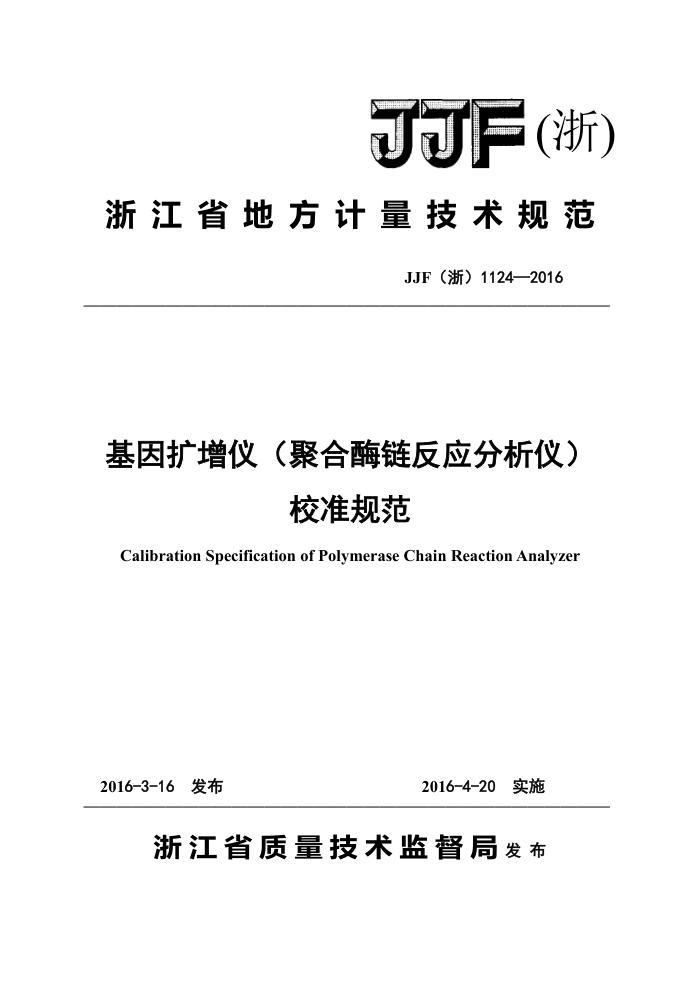

JF(浙)
浙江省地方计量技术规范
JJF（浙）1124—2016
基因扩增仪（聚合酶链反应分析仪）
校准规范
Calibration Specification of Polymerase Chain Reaction Analyzer
2016-3-16发布
2016-4-20实施
浙江省质量技术监督局发布 JJF(浙)1124—2016
基因扩增仪（聚合酶链反应分析仪）
JJF（浙）1124-2016
Calibration Specification of
Polymerase ChainReactionAnalyzer
归口单位：浙江省质量技术监督局
主要起草单位：浙江省计量科学研究院参加起草单位：温州市计量技术研究院
北京林电伟业电子技术有限公司
本规范由浙江省计量科学研究院负责解释 JJF（浙)1124—2016
本规范主要起草人：
崔超熊玉亭吕玲
（浙江省计量科学研究院）（浙江省计量科学研究院）（浙江省计量科学研究院）
参加起草人：
林雁薛诚王杰
（温州市计量技术研究院）
（北京林电伟业电子技术有限公司）
（浙江省计量科学研究院） JJF（浙）1124—2016
目 录
引 言 1范围 2引用文件... 3名词 3.1聚合酶链反应 3.2聚合酶链反应分析仪（PCR仪） 3.3温度偏差 3.4热盖温度偏差. 3.5温度均匀度， 3.6超调温度.. 3.7升温速率. 3.8降温速率.. 4 概述.. 5计量特性. 5.1外观及标志 5.2推荐技术指标. 6校准条件... 6.1环境条件 6.2校准设备， 7校准项目和校准方法 7.1校准项目... 7.2校准方法， 8校准结果表达.. 9复校时间间隔. 附录A... 附录B.... 附录 C
2
2
2
.3
.7
3
*. 3
X
A
X
5 5
5
.5 5 .10 11 .12 ..13 14 JJF（浙)1124—2016
引言
《基因扩增仪（聚合酶链反应分析仪）校准规范》是基于聚合酶链反应分析仪主要
技术参数实验测试的基础上进行编制的，并参考了现行的聚合酶链反应分析仪相关技术标准：SN/T2102.1一2008/IS022174：2005《食源性病原体PCR检测技术规范第1部分：通用要求及定义》；SN/T2102.2一2008/IS020836：2005《食源性病原体PCR检测技术规范第2部分：PCR性能试验要求》；JJF1030-2010《恒温槽校准规范》： YY/T1173-2010《聚合酶链反应分析仪》；GB/T5170.1-2008 3《电工电子产品环境试验设备检验方法总则》。本校准规范的格式符合JJF1071-2010《国家计量校准规范编写规则》的规定。 JJF（浙)1124—2016
基因扩增仪（聚合酶链反应分析仪）校准规范
1范围
本规范适用于模块加热的定性基因扩增仪（也称聚合酶链反应分析仪Polymerase ChainReactionAnalyzer, 以下简称PCR仪）计量性能的校准，对于其他类型的PCR仪，如荧光实时定量PCR仪，若可作为普通PCR仪使用的，则可参照本规范校准其温度相关项目。
2引用文件
本规范引用了下列文件：
JJF1030-2010恒温槽技术性能测试规范 JF1071-2010国家计量校准规范编写规则 GB/T5170.1-2008电工电子产品环境试验设备检验方法总则 YY/T1173-2010聚合酶链反应分析仪 SN/T2102.1—2008/ISO22174:2005食源性病原体PCR检测技术规范第1部分：通
用要求及定义
SN/T2102.2—2008/ISO20836:2005食源性病原体PCR检测技术规范第2部分：
PCR性能试验要求
凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本适用于本规范。
3名词
3.1聚合酶链反应
体外扩增DNA或RNA片段的酶促反应过程。
3.2聚合酶链反应分析仪（PCR仪）
运行PCR反应温度转换程序的装置。 JJF（浙)1124—2016
3.3温度偏差
同一循环中，恒温计时开始10s内到计时结束之间，某一规定时刻点温控装置工作区域内的设定温度值与各测量点测得的温度平均值之差。
3.4热盖温度偏差
设定的热盖温度与实际测得的热盖温度之差。
3.5温度均匀度
同一循环中，恒温计时开始10s内到计时结束之间，取第30s时刻点温控装置工作区
域内的不同样品孔之间实测最高温度与最低温度的之差，
3.6超调温度
温控装置工作区域内升温或降温至规定温度时，工作区域内实际温度超出规定温度
的温度值。 3.7升温速率
设定程序段中温差最大的一段升温过程中测得的单位时间上升的平均温度数。（通
常为30℃升至95℃，根据设定温度程序段的不同，也可为50℃升至90℃。）
3.8降温速率
设定程序段中温差最大的一段降温过程中测得的单位时间下降的平均温度数。（通
常为95℃降至30℃，根据设定温度程序段的不同，也可为90℃降至50℃）
4概述
PCR仪是一种DNA聚合酶在指定的温度场条件下使特定基因片段发生快速扩增的仪器，其基本原理为：加热使双链DNA解开螺旋，在退火温度条件下引物同模板DNA 杂交，在TaqDNA聚合酶，dNTPs，Mg2+和合适pH缓冲液存在条件下延伸引物，重复“高温变性（90~95）℃→低温退火（50~65）℃→适温延伸（70~75）℃”过程，使待测样本中的核酸呈指数级扩增。因此，PCR仪工作的关键是温度控制。
PCR仪由主要由控制系统、电源系统、温控系统、检测系统和电源部件等部分组成。
广泛应用于基础科学研究、疾病研究、考古研究、医学临床诊断、司法刑事鉴定、出入
境检验检疫、环境监测以及药物研发等诸多方面。
3 JJF(浙)1124—2016
5计量特性
5.1外观及标志
5.1.1PCR仪上应有以下标志和符号：产品名称、型号、制造厂名称、制造日期、电源电压、出厂编号和实验用试管尺寸。 5.1.2面板上图形符号和文字应准确、清晰、均匀、不得有划痕。 5.1.3紧固件连接应牢固可靠，不得有松动。
5.1.4运动部件应平稳，不应卡住、突跳及显著空回，键组回跳应灵活。
5.2推荐技术指标
表1规定了定性PCR仪的各项主要技术指标，供校准时参考。
表1定性PCR仪的技术指标
项目
温度点 30℃ 50℃ 60℃ 70℃ 90℃ 95℃ 105℃ 30℃ 50℃ 60℃ 70℃ 90℃ 95℃ 50℃ 95℃
备注
技术指标 0.5 ℃ .5 ℃ 0.5 ℃ 0.5 ℃ ±0.6℃ ±0.8℃ ±3℃ ≤1.0℃ ≤1.0℃ ≤1.0℃ ≤1.0℃ ≤1.5℃ ≤1.5℃ ≤5.0℃ ≤6.0℃ ≥1.5℃/s ≥1.5℃/s
（1）所列出的技术指标为PCR仪恒温计时开始10s内到计时结束之间，某一规定的时刻点的技术指标（如5s 或30s时刻点）。也可以参照PCR仪本身的技术指标；
温度偏差
热盖温度偏差
（2）校准温度点可以根据客户实际使用的程序来确定，并不一定与给出的温度点一致；
温度均匀度
（3）超调温度包含最大超调温度与平均超调温度；
（4）校准项目还应该包含升温速率、 降温速率，可以参照PCR仪本身的技术指标。
超调温度
升温速率降温速率
从30℃~95℃ 从95℃~30℃ JF(浙)
