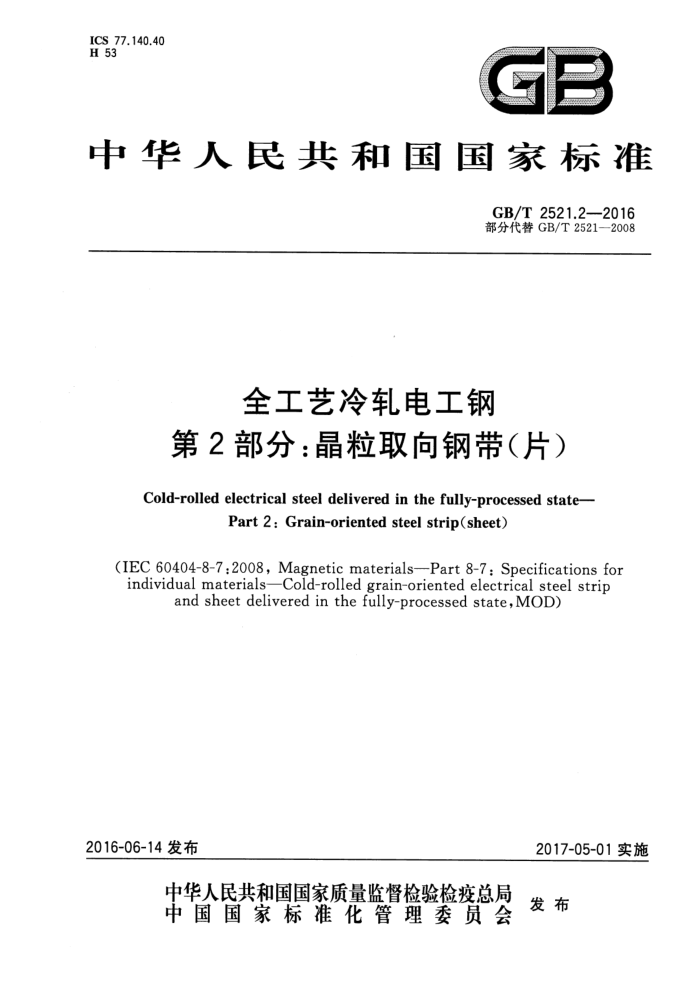

ICS 77.140.40 H 53
中华人民共和国国家标准
GB/T 2521.2—2016 部分代替GB/T2521—2008
全工艺冷轧电工钢
第2部分：晶粒取向钢带（片）
Cold-rolled electrical steel delivered in the fully-processed state-
Part 2 : Grain-oriented steel strip(sheet)
(IEC 60404-8-7:2008, Magnetic materials-Part 8-7:Specifications for individual materialsCold-rolled grain-oriented electrical steel strip
and sheet delivered in the fully-processed state,MOD)
2016-06-14发布
2017-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T2521.2—2016
目 次
前言 1范围 2 规范性引用文件术语和定义
3
4 分类 5符号与牌号 ·一般要求
6
7 技术要求检验和试验
8 9 判定与复验规则
10包装、标志及质量证明书? 11订货内容附录A（规范性附录) 反复弯曲试验方法附录B（规范性附录） 涂层绝缘电阻的测试方法附录C（资料性附录） 各牌号的特性及主要用途附录D（资料性附录） 本部分与IEC60404-8-7：2008牌号对照表附录E（资料性附录） 本部分章条编号与IEC60404-8-7：2008章条编号对照附录F（资料性附录） 本部分与IEC60404-8-7：2008的技术性差异及原因·
10 10
11
13 14 16 17 19 GB/T 2521.2—2016
前言
GB/T2521《全工艺冷轧电工钢》分为以下两个部分：
第1部分：晶粒无取向钢带（片）；第2部分：晶粒取向钢带（片）。
-
本部分为GB/T2521的第2部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替GB/T2521一2008《冷轧取向和无取向电工钢带（片）》中的"冷轧取向电工钢带（片）”
部分，与GB/T2521—2008相比，主要技术变化如下：
标准名称调整为《全工艺冷轧电工钢第2部分：晶粒取向钢带（片）》；删除了关于冷轧无取向电工钢的全部内容；增加了钢卷内径的范围；增加了磁畴细化等级11个牌号；取消了23Q130、27Q110、27Q140、30Q140、30Q150、35Q135 共6个牌号；将钢牌号分为三类：普通级、高磁极化强度级、磁畴细化级；提高了各牌号的磁极化强度； “磁特性”改为“磁性能”，“工艺特性”改为“技术特性”；调整了钢带（片）厚度允许偏差、纵向厚度偏差以及横向厚度偏差；提高了钢带（片）镰刀弯要求；增加了由内应力引起的剪切边的偏差的要求及测试方法；增加了附录A(规范性附录)反复弯曲试验方法；增加了附录B(规范性附录)涂层绝缘电阻的测试方法； -增加了附录C(资料性附录)各牌号的特性及主要用途；删除了第10章“异议”。
一
本部分使用重新起草法修改采用IEC60404-8-7：2008《磁性材料第8-7部分：全工艺冷轧晶粒取向电工钢带（片）交货材料规范》。
本部分与IEC60404-8-7：2008相比在结构上有较多调整，附录E中列出了本部分与 IEC60404-8-7：2008的章条编号对照一览表
本部分与IEC60404-8-7:2008相比存在技术性差异，这些差异所涉及的条款已通过在其外侧页边空白位置的垂直单线（I)进行了标示，附录F中给出了相应技术性差异及其原因的一览表，附录D给出了本部分与IEC60404-8-7：2008的牌号对应关系。
本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分起草单位：武汉钢铁(集团)公司、冶金工业信息标准研究院、新余钢铁股份有限公司、首钢总
公司。
本部分主要起草人：刘集中、胡守天、张维旭、赵和明、司良英、毛炯辉、栾燕、余小琴、向前、陈卓、 陈晓红、田文洲、王若平。
本部分所代替标准的历次版本发布情况为：
-GB/T2521—1981GB/T2521—1988,GB/T2521—1996,GB/T2521—2008。
I GB/T2521.2—2016
全工艺冷轧电工钢
第2部分：晶粒取向钢带（片）
1范围
GB/T2521的本部分规定了公称厚度为0.23mm、0.27mm、0.30mm、0.35mm的晶粒取向电工钢带（片）的术语和定义、分类、符号与牌号、一般要求、技术要求、检验和试验、判定与复验规则、包装、标志及质量证明书、订货内容。
本部分适用于在磁路结构中使用的全工艺冷轧状态供货的晶粒取向电工钢带（片）[以下简称钢带 (片)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T247钢板和钢带包装、标志及质量证明书的一般规定 GB/T2522—2007电工钢片（带）表面绝缘电阻、涂层附着性测试方法（IEC60404-11：1999，
MOD)
GB/T2900.60电工术语电磁学[GB/T2900.60—2002，eqvIEC60050(121)：1998] GB/T3655用爱泼斯坦方圈测量电工钢片（带）磁性能的方法（GB/T3655—2008，IEC60404-2：
1996,IDT)
GB/T9637日 电工术语磁性材料与元件[GB/T9637—2001，eqvIEC60050（221)：1990 GB/T13789 用单片测试仪测量电工钢片（带）磁性能的方法（GB/T13789—2008，IEC60404-3：
2002,IDT)
GB/T175054 钢及钢产品交货一般技术要求（GB/T17505一2016，ISO404：2013，MOD） GB/T18253 钢及钢产品检验文件的类型（GB/T18253-—2000，eqvISO10474：1991) GB/T19289 电工钢片（带）的密度、电阻率和叠装系数的测量方法（GB/T19289—2003，IEC404
13:1995,MOD)
YB/T4292 电工钢带（片）几何特性测试方法（YB/T4292—2012，IEC60404-9：1987，MOD）
3术语和定义
GB/T2900.60、GB/T9637和YB/T4292界定的以及下列术语和定义适用于本文件。
3.1
弯曲次数numberofbends 用目视观测基板第一次出现裂纹（或听到产生裂纹的声音)前的最大反复弯曲次数。 注：用弯曲次数表示材料的延展性。
3.2
公称厚度允许偏差nominalthicknesstolerance 同一个验收批内公称厚度的允许偏差。
1 GB/T 2521.2—2016 3.3
纵向厚度偏差 longitudinal thicknesstolerance 平行于轧制方向上一张钢片或一定长度钢带上的厚度偏差。
3.4
横向厚度偏差 transverse thickness tolerance 垂直于轧制方向上厚度的偏差。
4 分类
4.1本部分的钢带（片）的等级是根据磁极化强度在1.7T、频率在50Hz下的最大比总损耗值P1.7/50 及钢带（片）公称厚度（0.23mm、0.27mm、0.30mm和0.35mm）进行分类，并按最大比总损耗值P1.7/50 细分为普通级、高磁极化强度级和磁畴细化级三类， 14.2 2本部分按钢带（片）交货条件分为切边和不切边两类。
5 符号与牌号
I 5.1 本部分的符号和相应的说明见表1。
表1符号和说明
说明
单位 W/kg W/kg W/kg W/kg W/kg A · m-1
符号 P P L.5/50 P1.5/60 P 1.7/50 P 17/50 H J J so0 B μo C RA R A U IA 通常称为铁损。
比总损耗磁极化强度在1.5T、频率在50Hz下测得的比总损耗磁极化强度在1.5T、率在60Hz下测得的比总损耗磁极化强度在1.7T、频率在50Hz下测得的比总损耗磁极化强度在1.7T、频率在60Hz下测得的比总损耗磁场强度磁极化强度磁场强度H为800A/m(用峰值表示)下的磁极化强度磁感应强度真空中的磁导率取4元×10-
T T T H/m
Q·mm*/面或Q·cm/面 表面绝缘电阻值 Q·mm"/片或Q·cm/片 层间电阻值
与每个触头串联的电阻，等于5Q 10个触头的总面积施加在触头和5α电阻上的电压每次测得的电流(10个数值)
C mm"或cm
V A
2 GB/T 2521.2—2016
5.2钢的牌号是按照下列给出的次序组成：
1
Q 口 口
最大比总损耗值P1.7/50（W/kg）的100倍特征字符：Q一—表示取向的“取”字的汉语拼音首字母；
G表示高磁极化强度的“高”字的汉语拼音首字母； H表示“磁畴细化”的“化”字的汉语拼音首字母。
材料公称厚度（mm）的100倍
示例： 30Q130表示公称厚度为0.30mm、最大比总损耗P1.7/5o为1.30W/kg的普通级冷轧晶粒取向电工钢带（片）； 30QG110表示公称厚度为0.30mm、最大比总损耗P1.7/5s为1.10W/kg的高磁极化强度级冷轧晶粒取向电工钢带
(片);
30QH100表示公称厚度为0.30mm、最大比总损耗P1.7/5s为1.00W/kg的磁畴细化级冷轧晶粒取向电工钢带 (片)。
6一般要求
6.1 生产工艺
钢的生产工艺和化学成分由制造方决定。 6.2供货形式
钢带以卷供货，钢片以箱供货，具体要求如下： a 卷、箱的重量应符合订货要求，钢卷重一般为2t～5t； b） 钢卷内径范围应为500mm~520mm，推荐内径值为508mm； c) 钢片堆叠侧面应平整，近视垂直于上表面； d) 钢卷应由同一宽度的钢带紧密的卷成，以使它们在自重下不塌卷，卷的侧面应尽量平直； e) 钢带可能由于去除缺陷而产生接带或焊缝，接带或焊缝处应作标记，接带或焊缝前后部分应为
同一牌号，且不超过2处，焊缝间钢带长度应不小于200m； f) 焊缝处应平整，不影响材料后续加工。
6.3交货条件
钢带（片）通常切边状态交货。用户有特殊要求时，通过协议可以不切边状态交货。交货前钢带（片）两面应涂有绝缘涂层。绝缘涂层的种类由供需双方协商确定。 6.4表面条件 6.4.1钢带（片）表面应平整干净，不应有锈蚀。若在厚度公差范围内，且不妨碍材料的正常使用，允许存在分散分布的缺陷，如划痕、气泡、裂纹等。 6.4.2钢带（片）表面的绝缘涂层应附着良好，涂层颜色应均匀，以保证在剪切操作中和在制造方推荐的消除应力退火条件下退火时不剥离。
注：如果在协议中规定产品浸没在液体中使用时，需确保液体和涂层之间的兼容性。
3 GB/T2521.2—2016
6.5剪切适应性
钢带应便于进行剪切，应能在任何位置将钢带剪切成通常的形状。
7技术要求
7.1磁性能 7.1.1在6.3条件下提供的钢带（片）的磁性能应符合表2、表3和表4的规定。时效试样也应满足这些特性。对于带有涂层的产品，绝缘涂层的质量应被计算在内。 7.1.2 2钢带（片）的磁性能应按GB/T3655测试，但表4中非耐热磁畴细化（如激光刻痕法）生产的钢带（片）的磁性能应按GB/T13789测试。经供需双方协商，钢带（片）的磁性能也可按GB/T13789测试，测试值应符合表2、表3和表4的规定。
注1：多年来习惯上采用磁感应强度，实际上爱泼斯坦方圈和单片测试仪测量的是磁极化强度。
磁感应强度与磁极化强度的关系：J=B一uH
注2：对同一钢带（片）按GB/T3655和GB/T13789两种方法所得结果会有差异。
表2普通级钢带（片）的磁性能和技术特性
最小磁极化强度J/T
最大比总损耗P/(W/kg）
50Hz或60Hz 最小叠装系数
牌号
公称厚度/mm
P 1.5/50a P1.5/50* P1.1/50 P1.7/60b
J aoo 1.82 1.82 1.82 1.82 1.82 1.82 1.82 1.82
1.45 1.57
23Q110 23Q120 27Q120 27Q130 30Q120 30Q130 35Q145 35Q155
0.73 0.77 0.80 0.85 0.79 0.85 1.03 1.36 1.45 1.91 1.07 1.41 1.55 2.04
0.96 1.01 1.07 1.12 1.30
1.10 1.20 1.20 1.58
0.945
0.23
0.950
0.27
1.68 1.58
1.20
1.06 1.15 1.30 1.71
0.955
0.30
0.960
0.35
为参考值。 b根据用户要求，可按P1.7/60供货。
表3高磁极化强度级钢带（片）的磁性能和技术特性
-
最小磁极化强度J/T 50Hz或60Hz 最小叠装系数
最大比总损耗P/(W/kg) P 1.7/50
公称厚度/mm
牌号
P1.7/60a 1.12 1.19 1.25 1,32 1.19 1.25 1.32 1.45
J800 1.88 1.88 1.88 1.88 1.88 1.88 1.88 1.88
0.85 0.90 0.95 1.00 0.90 0.95 1.00 1.10
23QG085 23QG090 23QG095 23QG100 27QG090 27QG095 27QG100 27QG110 4
0.945
0.23
0.950
0.27 GB/T2521.2—2016
表3（续）
最小磁极化强度J/T 50Hz或60Hz 最小叠装系数
最大比总损耗P/(W/kg） P 17/50
牌号 公称厚度/mm
PL./60a* 1.38 1.46 1.58 1.51 1.64 1.77
J aoo 1.88 1.88 1.88 1.88 1.88 1.88
1.05 1.10 1.20 1.15 1.25 1.35
30QG105 30QG110 30QG120
0.30
0.955
35QG115 35QG125 35QG135
0.35
0.960
根据用户要求，可按P1.7/60供货。
-
表4 磁畴细化级钢带（片）的磁性能和技术特性
最小磁极化强度/T 50Hz或60Hz 最小叠装系数
最大比总损耗/(W/kg)
牌号 公称厚度/mm
P 1.7/50 0.80 0.85 0.90 1.00 0.85 0.90 0.95 1.00 0.95 1.00 1.10
Pt./60a 1.06 1.12 1.19 1.32
J ao 1.88 1.88 1.88 1.88 1.88 1.88 1.88 1.88 1.88 1.88 1.88
23QH080 23QH085 23QH090 23QH100
0.23
0.945
1.12 1.19 1.25 1.32 1.25 1.32 1.46
27QH085 27QH090 27QH095 27QH100
0.27
0.950
30QH095 30QH100 30QH110
0.30
0.955
根据用户要求，可按P1.7/60供货。
.
7.2 几何特性和公差 7.2.1厚度 7.2.1.1公称厚度
钢带（片）的公称厚度为0.23mm、0.27mm、0.30mm、0.35mm。
15
