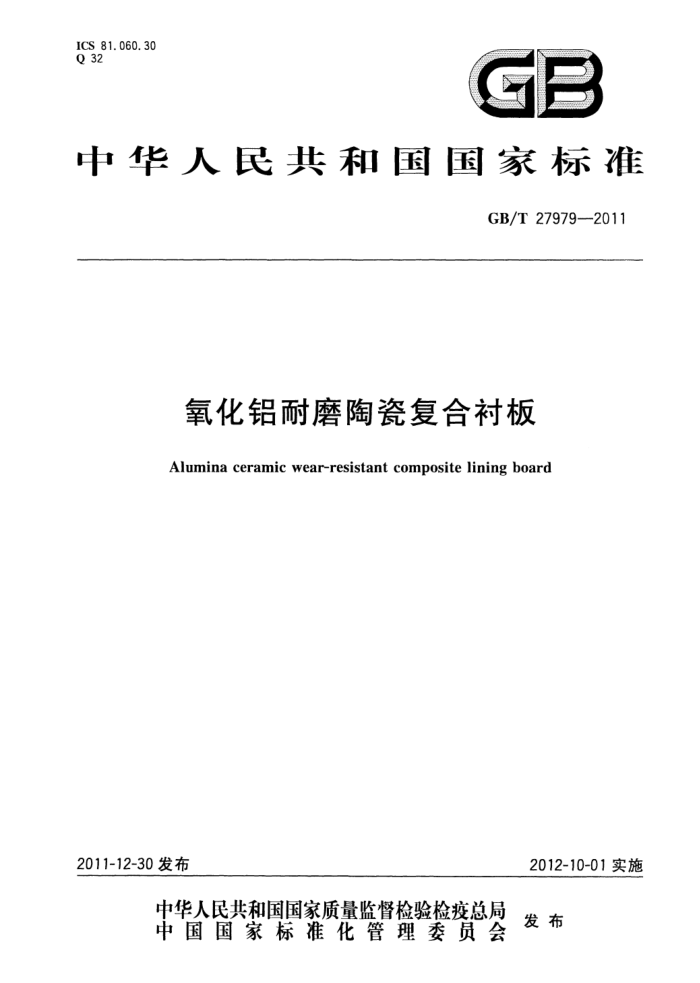

ICS 81.060.30 Q 32
GB
中华人民共和国国家标准
GB/T279792011
氧化铝耐磨陶瓷复合衬板
Alumina ceramic wear-resistant composite lining board
2011-12-30发布
2012-10-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB/T 27979—2011
前 言
本标准按GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：湖南精城特种陶瓷有限公司、河北鲲鹏耐磨工程技术有限公司、福建省智胜矿业
有限公司、北京中电联众电力技术有限公司、北京天力来科技发展有限公司。
本标准主要起草人：杨昌桂、陈小敏。 本标准为首次制定。
I GB/T27979—2011
氧化铝耐磨陶瓷复合衬板
1范围
本标准规定了氧化铝耐磨陶瓷复合衬板（以下简称“衬板”)的定义、技术要求、检测方法、检验规则及标志、包装、运输和购存。
本标准适用于由氧化铝含量不低于92%的陶瓷组成的耐磨陶瓷复合衬板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标
尺)
GB/T528 3硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T532硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T2413压电陶瓷材料体积密度测量方法 GB/T8489精细陶瓷压缩强度试验方法 GB/T16534精细陶瓷室温硬度试验方法
3定义
下列定义适用于本文件。
3. 1
氧化铝耐磨陶瓷复合衬板aluminaceramicwear-resistantcompositeliningboard 由氧化铝耐磨陶瓷片与橡胶、黏合剂等复合而成，结构如图1所示。
菱 88: 88
陶瓷片黏合剂八橡胶福 8
8
图1氧化铝耐磨陶瓷复合衬板示意图
1 GB/T 27979-2011
3. 2
磨损体积volumewear 氧化铝耐磨陶瓷衬板在喷砂装置中，以规定的条件对特定规格的衬板进行喷射（见附录A），使试样
表面产生磨损，研磨10min后，试样体积去除量称为磨损体积，以V，表示。 3. 3
黏合强度 adhesive strength 氧化铝耐磨陶瓷片与橡胶之间的界面结合强度称之为黏合强度，以A表示。
4技术要求
4.1外观
衬板的外观应符合表1的要求。
表1村板的外观要求
质量要求
项目
瓷片尺寸不大于25mm
瓷片尺寸大于25mm
宽度不大于0.25mm，长不大于10mm，不超过1条/片瓷深度1mm~2mm，不超过2处/片瓷
裂纹 不允许
陶 缺角/棱 深度1mm~2mm，不超过1处/片瓷瓷
层 偏瓷 瓷位置偏移不大于1.5mm，不超过6片/块板
瓷片分布及色泽每块村板的橡胶面不允许有直径大于2.5mm的明疤或气泡存在，直径大于2.0mm小于2.5mm的明
衬板中氧化铝耐磨陶瓷片应分布均匀、平整，表面无明显杂质，同一批的产品色泽应基本一致
橡胶层 疤或气泡不得超过2处。不应有橡胶缺损，边缘露瓷的现象；
对衬板进行弯曲试验时，不应有任一村板侧面露瓷及瓷胶剥离现象
4. 2 尺寸要求 4.2.1 衬板尺寸规格按各自企业情况或用户特殊要求而定。 4.2.2 同一批次的产品，边长尺寸允差为士1%，厚度允差为士1.5mm。 4.2.3 衬板中瓷片与瓷片之间的距离一般为1.2mm~1.8mm，其他间距按用户特殊要求而定。 4.3材料要求 4.3.1 氧化铝耐磨陶瓷片的性能应符合表2的要求。
表2氧化铝耐磨陶瓷片的性能
项 目磨损体积体积密度洛氏硬度
指 标 ≤0.06 ≥3.5 ≥82
单 位 cm* g/cm3 HRA
2 GB/T27979—2011
表2（续）
项 目维氏硬度HV 抗压强度
单 位 GPa MPa
指 标 >8 ≥850
注：建议在现场检验时采用洛氏硬度，型式检验采用维氏硬度。
4.3.2衬板中橡胶性能应符合表3要求。
表3衬板中橡胶性能要求
项 目拉伸强度扯断伸长率邵氏硬度扯断永久变形
单 位 MPa % HA %
指 标 ≥12 ≥250 55~65 ≤24
4.3.3 橡胶与氧化铝耐磨陶瓷片的黏合强度不小于4.0MPa。
注：为达到产品的最佳效果，建议使用附录C所列黏合剂，
5检测方法
5.1外观检测 5.1.1衬板陶瓷层外观检测
表面的外观、色泽凭目测检查及用精度不低于0.02mm的游标卡尺检测。 5.1.2 衬板橡胶层外观检查
表面用精度不低于0.02mm的游标卡尺检测。 5.1.3弯曲试验
两手握衬板对边或对角，放在长700mm、高450mm、弯曲半径75mm的模体上，使之与模体紧密接触，弯曲半径150mm~200mm，反复10次后观察。 5.2尺寸检测
村板边长采用直尺测量，氧化铝耐磨陶瓷片的间距及衬板的厚度采用精度不低于0.02mm的游标卡尺测量。 5.3材料检测 5.3.1衬板中氧化铝耐磨陶瓷片的性能检测 5.3.1.1磨损体积：根据测试的要求，制备随炉样品，按附录A规定的方法进行检测。 5.3.1.2体积密度：按GB/T2413规定的方法进行检测。
3
