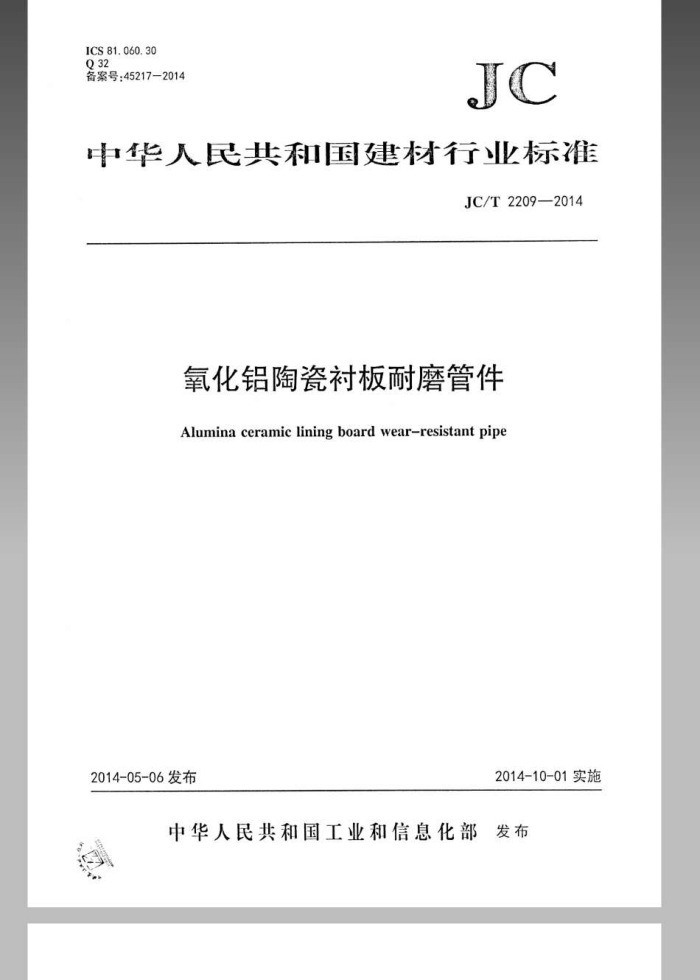

ICS81.060.30 Q32 备案号：45217—2014
JC
中华人民共和国建材行业标准
JC/T2209—2014
氧化铝陶瓷衬板耐磨管件
Alumina ceramic lining boardwear-resistantpipe
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JC/T2209—2014
前言
本标准按照GB/T1.1-—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会耐磨陶瓷衬板应用技术分技术委员会（SAC/TC194/SC1)
归口。
本标准起草单位：湖南精城特种陶瓷有限公司、河北鲲鹏耐磨工程技术有限公司、北京中电联众电力技术有限公司。
本标准主要起草人：杨政、杨桂森、刘星陵、崔文德。 本标准为首次发布。
T JC/T2209-—2014
氧化铝陶瓷衬板耐磨管件
1范围
本标准规定了氧化铝陶瓷衬板耐磨管件（以下简称“耐磨管件”）的术语和定义、分类和标记、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于耐磨工程中内村或外衬三氧化二铝陶瓷村板的耐磨管件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1 金属材料洛氏硬度试验第1部分：试验方法(A、B、C、D、E、F、G、H、K、N、T 标尺）
GB/T 2413 压电陶瓷材料体积密度测量方法 GB/T 3091 低压流体输送用焊接钢管 GB/T8162 结构用无缝钢管 GB/T8163 输送流体用无缝钢管 GB/T 8489 精细陶瓷压缩强度试验方法 GB/T16534 精细陶瓷室温硬度试验方法 GB/T27979—2011：氧化铝耐磨陶瓷复合衬板 GB/T50661 钢结构焊接规范 JB/T4735.1 钢制焊接带压容器
3 术语和定义
下列术语和定义适用于本文件。
3.1
镶嵌型耐磨管件 mosaicpastewear-resistantpipe 根据耐磨管件的使用要求选择不同型号的氧化铝陶瓷衬板，用粘合剂直接镶嵌在钢结构件的内壁或
外壁上而形成的耐磨管件，结构如图1所示。
图1镶嵌型耐磨管件示意图
1 JC/T2209—2014 3.2
互压型耐磨管件mutuallockedwear-resistantpipe 根据使用要求选择不同型号的氧化铝陶瓷衬板，通过瓷片之间在结构上互压互卡紧固在钢结构件上
面形成的耐磨管件，结构如图2所示。
图2互压型耐磨管件示意图
3.3
固焊型耐磨管件weldingfixedwear-resistantpipe 根据使用要求选择不同型号的氧化铝陶瓷衬板，通过螺栓、钢碗等将带孔的陶瓷与钢结构件焊接紧
固而形成的耐磨管件，结构如图3所示。
2-1 舒抗紧围孔
H 舞锁螺妆礼
2-2 韩压交语面 2-3 专用瓷墙
1-2 郴区交蛋面
1
H 中对热利究
1-3 坪诚划订
图3 固焊型耐磨管件示意图
4分类和标记
4.1分类 4.1.1耐磨管件根据陶瓷与钢结构件的紧固方式，氧化铝陶瓷衬板耐磨管件分为镶嵌型耐磨管件 (XQX）、互压型耐磨管件（IYX）和固焊型耐磨管件（GIIX）。 4.1.2耐磨管件根据形状可以分为直管(ZG)、弯管(WG)、三通管以及多通管(STG)及异型管(YXG)等结构件。 4.2标记
2
龙牛网www.longniu.com下载 JC/T2209—2014
产品按照氧化铝陶瓷衬板耐磨管件产品代号（Y）、紧固方式、产品型状、产品通径DN（单位为毫米：三通或多通管等的几个分支管的不同通径用分陷号分开表示）的顺序表示。
示例：氧化铝陶瓷衬板镶嵌型耐磨管件、直管，通经DN500m标记为：
YXQX7G500:
5技术要求
5.1 材料要求 5.1.1 陶瓷衬板外观应符合表1的要求。
表1陶瓷村板的外观要求
质量要求
项目
瓷片尺寸大于25ml
瓷片尺寸不大于25mm
宽度不大于0.25mm，长不大于10m，允许1条/片瓷
不允许
裂纹缺角/棱
深度1~2m，不超过1处/片瓷 深度2mm~3mm，不超过2处/片瓷色泽应基本致。
陶瓷层
瓷片分布及色泽 衬板中氧化铝耐磨陶瓷片应分布均匀、平整，表面无明显杂质，同一批的产品
5.1.2 陶瓷衬板的理化性能应符合表2的要求。
表2氧化铝陶瓷片的理化性能
单位 cm g/cm' IRA GPa MPa
指标 ≤0.06 ≥3.5 ≥82 ≥8 ≥850
项目磨损体积体积密度洛氏硬度维氏硬度HV10 压缩强度
注：建议在现场检验时采用洛氏硬度，型式检验采用维氏硬度。 5.1.3氧化铝耐磨陶瓷衬板及瓷片的主要尺寸要求如下： 5.1.3.1 氧化铝陶瓷衬板厚度公差应符合表3的要求。
表3氧化铝陶瓷衬板厚度公差
单位为毫米
10≤8<30 ±0.5
S>50 ±1.5
总原度（5) 公养 5.1.3.2 氧化铝陶瓷片长度公差应符合表4的要求。
30≤50
8≤5 ±0.1
5≤<10 ±0.2
±1
3
