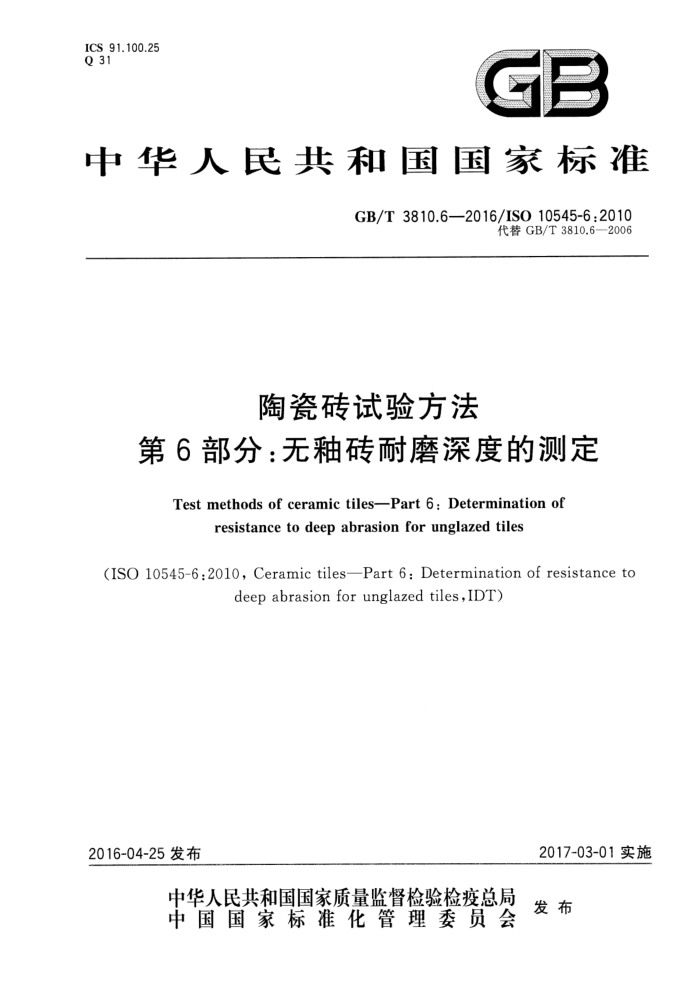

ICS 91.100.25 Q 31
GB
中华人民共和国国家标准
GB/T3810.6—2016/ISO10545-6:2010
代替GB/T3810.6—2006
陶瓷砖试验方法
第6部分：无釉砖耐磨深度的测定
Test methods of ceramic tiles-Part 6: Determination of
resistancetodeepabrasionforunglazed tiles
(ISO10545-6.2010,Ceramic tiles—Part6:Determinationofresistanceto
deep abrasion for unglazed tiles,IDT)
2017-03-01实施
2016-04-25发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 中华人民共和国
国家标准陶瓷砖试验方法
第6部分：无釉砖耐磨深度的测定 GB/T3810.6—2016/ISO10545-6;2010
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本8 880×1230 1/16印张0.5 字数11千字 2016年5月第一版2016年5月第一次印刷
书号：155066·1-54395定价 14.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T3810.6-2016/ISO10545-6:2010
前言
GB/T3810《陶瓷砖试验方法》分为16个部分：
第1部分：抽样和接收条件；第2部分：尺寸和表面质量的检验；第3部分：吸水率、显气孔率、表观相对密度和容重的测定； -第4部分：断裂模数和破坏强度的测定；第5部分：用恢复系数确定砖的抗冲击性；第6部分：无釉砖耐磨深度的测定；第7部分：有釉砖表面耐磨性的测定；第8部分：线性热膨胀的测定；第9部分：抗热震性的测定；第10部分：湿膨胀的测定；
—第11部分：有釉砖抗釉裂性的测定；
第12部分：抗冻性的测定；第13部分：耐化学腐蚀性的测定；第14部分：耐污染性的测定；第15部分：有釉砖铅和镉溶出量的测定；第16部分：小色差的测定。
-
本部分为GB/T3810的第6部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T3810.6一2006《陶瓷砖试验方法第6部分：无釉砖耐磨深度的测定》。 本部分与GB/T3810.6一2006相比主要变化如下：
修改了引用文件（见第2章，2006版的第2章）；修改了磨料的要求（见4.3，2006版的4.3）；修改了弦长和体积的对应值表（见表1，2006版的表1）。
本部分使用翻译法等同采用ISO10545-6：2010《陶瓷砖第6部分：无釉砖耐磨深度的测定》（英文版）。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T2481.1一1998固结磨具用磨料粒度组成的检测和标记 第1部分：粗磨粒F4～ F220(eqvISO8486-1:1996)
本部分做了下列编辑性修改：
标准名称修改为《陶瓷砖试验方法第6部分：无釉砖耐磨深度的测定》。 本部分由中国建筑材料联合会提出。 本部分由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本部分起草单位：咸阳陶瓷研究设计院、杭州诺贝尔集团有限公司、广东蒙娜丽莎新型材料集团有
限公司、广东兴辉陶瓷集团有限公司、广东东鹏控股股份有限公司、工业和信息化部建筑卫生陶瓷及卫浴产品质量控制技术评价实验室。
本部分主要起草人：段先湖、王博、李莹、张旗康、陈洪再、金国庭。
1 GB/T3810.6—2016/ISO10545-6:2010
本部分所代替标准的历次版本发布情况为：
GB/T13479—1992; GB/T3810.6—1999、GB/T3810.6—2006。
I GB/T3810.6—2016/ISO10545-6:2010
陶瓷砖试验方法
第6部分：无釉砖耐磨深度的测定
1范围
GB/T3810的本部分规定了各种铺地用无釉陶瓷砖耐深度磨损的试验方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
ISO630-1结构钢第1部分：热轧产品的一般技术交货条件（Structuralsteels--Plates，wide flats,bars, sections and profiles)
ISO8486-1固结磨具用磨料粒度组成的检测和标记第1部分：粗磨粒F4～F220（Bonded abrasives—Determination and designation of grain size distribution-Part 1:Macrogrits F4 to F220)
3原理
在规定条件和有磨料的情况下通过摩擦钢轮在砖的正面旋转产生的磨坑，由所测磨坑的长度测定无釉砖的耐磨性。
4设备
4.1耐磨试验机（见图1）。
主要包括一个摩擦钢轮，一个带有磨料给料装置的贮料斗，一个试样夹具和一个平衡锤。摩擦钢轮是用符合ISO630-1钢材制造的，直径为200mm士0.2mm，边缘厚度为10mm士0.1mm，转速为75r/min。
试样受到摩擦钢轮的反向压力作用，并通过刚玉调节试验机。压力调校用F80（ISO8486-1)刚玉磨料150转后，产生弦长为24mm士0.5mm的磨坑。石英玻璃作为基本的标准物，也可用浮法玻璃或其他适用的材料。
当摩擦钢轮损耗至最初直径的0.5%时，必须更换磨轮。 4.2测量精度为0.1mm的量具。 4.3磨料。
符合ISO8486-1规定的粒度为F80的刚玉。能产生相同结果的研磨材料也可以使用。
5试样 5.1试样类型
采用整砖或合适尺寸的试样做试验。如果是小试样，试验前要将小试样用粘结剂无缝地粘在一块较大的模板上。 5.2试样准备
使用干净、干燥的试样。
1
