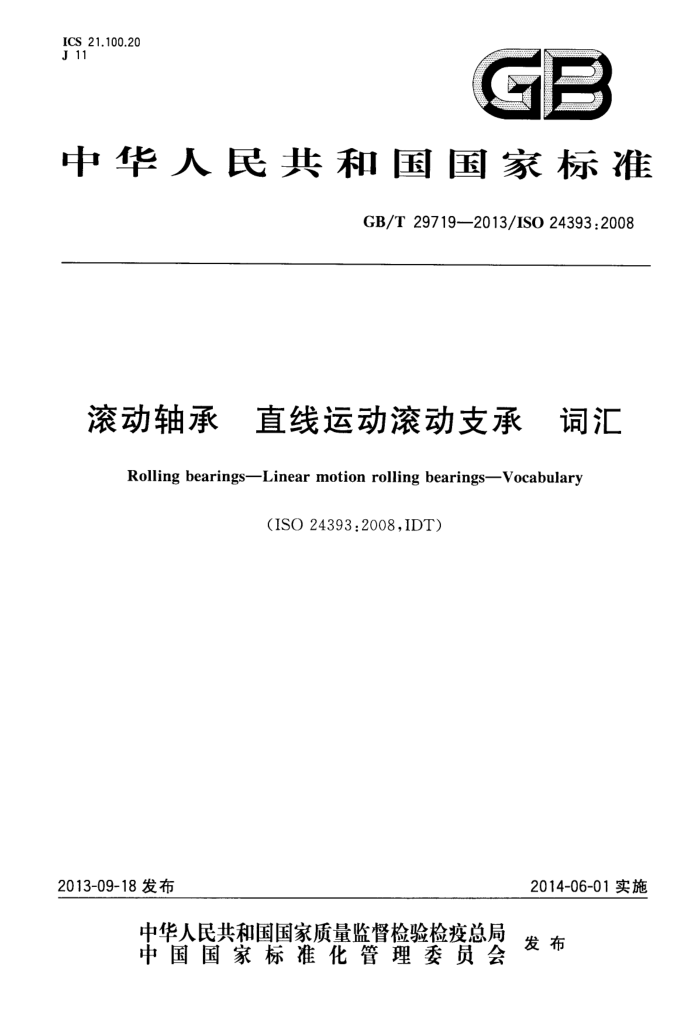

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T29719—2013/ISO24393:2008
滚动轴承 直线运动滚动支承 词汇
Rolling bearingsLinear motion rolling bearings-Vocabulary
(ISO24393:2008,IDT)
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T29719—2013/ISO24393:2008
目 次
前言引言 1 范围 2 原则 3术语和定义
I IV
-
2 10 17 18 19
图形附录A（资料性附录） 直线运动滚动支承分类参考文献索引
4
- GB/T29719—2013/IS024393:2008
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO24393：2008《滚动轴承 直线运动滚动支承 词汇》。 本标准还做了下列编辑性修改：
-
删除了国际标准文本中的法语文本；一增加了章条号和第3章、第4章的标题；
增加了中文索引。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳轴研科技股份有限公司、洛阳轴承研究所有限公司。 本标准主要起草人：李飞雪、马素青。
-
II GB/T 297192013/ISO 24393:2008
引言
ISO5593C1]只规定了三个直线运动滚动支承领域的术语。但近些年，许多制造厂都开发并生产了多种类型的直线运动滚动支承和直线引导系统。
因此，制定本标准旨在初期就能统一和明确直线引导系统、直线运动滚动支承、组件、零件、附件及技术方面的名称。
IV GB/T29719—2013/ISO24393:2008
滚动轴承直线运动滚动支承词汇
1范围
本标准规定了直线引导系统、直线运动滚动支承及其相关组件、零件、附件和技术领域的术语。 本标准适用于直线运动滚动支承。
2原则
2.1总则
本标准遵循ISO102412的原则和规则，以“词汇的结构”到“字母索引的结构”条款加以详细说明。 2.2词汇的结构
词汇包括： a）术语及其定义，按系统顺序号排列； b）图形及相关术语的索引号； c）按字母顺序排列的术语表及其索引号。
2.3术语及定义的结构
术语及定义分成组和子组，按系统顺序号排列。 每组由两位数的顺序号组成，引导系统从01开始。 每组又分成子组，每个子组由四位数的顺序号组成，前两位数字是其组号。 每一条目由六位数的索引号组成，前四位数字是其子组号。
2.4条目的结构
每一条目包括索引号、术语及其定义，还可以包括注和（或）引用的图形号。 索引号和术语印刷成黑体。某些条目中术语后有修饰词，修饰词以正常字体印刷在尖括号<>内，表
示所定义术语的使用范围或特殊用途。 2.5黑体的使用
在定义或注中用黑体印刷的术语出现在词汇的其他条目的定义中时，它只在每一词条第一次出现时采用黑体印刷。
字母索引中包含的每一条这样的术语及相应条目的索引号均采用黑体印刷。 2.6图形的结构
图形原则上按其所表示的术语的顺序排列。 每个图形一般只表示直线运动滚动支承、组件或零件现有多个型式中的一个示例，包括相关术语的
索引号。多数情况下，图形被简化，省去不必要的细节。 2.7字母索引的结构
字母索引包括所有术语以及条目所对应的索引号。
1 GB/T29719---2013/ISO24393:2008
3 术语和定义
01 引导系统 01.01直线引导系统 01.01.01
直线引导系统 linear guidance system 由两个或两个以上部件或组件组成的成套配置，在部件、组件或其元件间提供相对直线运动。 图1。
01.01.02
单轨引导系统 monorail guidance system 根据成形导轨的设计原则，包含直线导轨副的直线引导系统。 图1。
01.01.03
模块化引导系统 modular guidance system 根据平导轨的设计原则，包含直线导轨副的直线引导系统。 图1。
01.01.04
轴引导系统 shaft guidance system 包含直线轴引导的直线引导系统。 图1。
02 直线运动滚动支承
02.01总则 02.01.01
直线运动滚动支承linearmotionrollingbearing 直线运动支承linearmotionbearing 直线支承linearbearing 在滚动方向上、滚道间作相对直线运动的滚动轴承。 注：根据ISO5593：1997修改。 图2~图16。
02.01.02
循环球直线支承 recirculating linear ball bearing 利用球循环方法的直线运动滚动支承。 注1：根据ISO5593：1997修改。 图2、图4、图5、图12~图14。 注2：由于球可以循环，因此移动长度(行程)不受限制。
02.01.03
循环滚子直线支承 recirculating linear roller bearing 利用滚子循环方法的直线运动滚动支承。 注1：根据ISO5593：1997修改。 图3、图4、图6、图7和图15。 注2：由于滚子可以循环，因此移动长度(行程)不受限制。
02.01.04
非循环球直线支承 non-recirculating linear ball bearing 不利用球循环方法的直线运动滚动支承。
2 GB/T29719—2013/ISO24393:2008
图8和图16。 注：由于球不可以循环，因此移动长度（行程)有限。
02.01.05
非循环滚子直线支承 non-recirculating linearrollerbearing 不利用滚子循环方法的直线运动滚动支承。 图9~图11。 注：由于滚子不可以循环，因此移动长度（行程）有限，
02.02 2直线导轨副
02.02.01
直线导轨副<单轨引导系统》linearrailguide 由成形导轨和一个或多个球滑块或滚子滑块组成的直线运动滚动支承单元。 图2~图11。
02.02.02
直线导轨副<模块化引导系统》linearrailguide 由两根带平保持架组件的平导轨或一根平导轨和一个或多个滚子块组成的直线运动滚动支承
单元。
图2图11。 02.02.03
球滑块成形导轨副ballcarriageprofiledrailguide 由一个或多个球滑块和成形导轨组成的直线导轨副。 图2。 注：由于球滑块具有循环球特性，因此移动长度(行程)不受限制。
02.02.04
滚子滑块成形导轨副 rollercarriageprofiled railguide 由一个或多个滚子滑块和成形导轨组成的直线导轨副。 图3。 注：由于滚子滑块具有循环滚子特性，因此移动长度（行程）不受限制。
02.02.05
滚轮滑块成形导轨副 track roller carriage profiled rail guide 由一个或多个滚轮滑块和成形导轨组成的直线导轨副。 图4。 注：由于这种滑块的结构，因此移动长度(行程)不受限制。
02.02.06
半球滑块成形导轨副ballhalf-carriageprofiledrailguide 由一个或多个半球滑块和成形导轨组成的直线导轨副。 图5。 注：由于球滑块具有循环球特性，因此移动长度(行程)不受限制。
02.02.07
半滚子滑块成形导轨副rollerhalf-carriageprofiledrailguide 由一个或多个半滚子滑块和成形导轨组成的直线导轨副。 图6。 注：由于滚子滑块具有循环滚子特性，因此移动长度（行程）不受限制。
3 GB/T29719—2013/ISO24393:2008
02.02.08
滚子块平导轨副rollerblockflatrailguide 由一个或多个滚子块和平导轨组成的直线导轨副。 图7。 注：由于滚子块具有循环滚子特性，因此移动长度(行程)不受限制。
02.02.09
球平保持架导轨副ballflatcagerailguide 由一个或多个球和平保持架组件及两根槽型导轨组成的直线导轨副。 图8。 注1：由于球和平保持架组件不具有循环球特性，因此移动长度(行程)有限。 注2：此为四点接触式球平保持架导轨副，导轨可具有哥特式沟槽或V型槽截面。
02.02.10
滚针平保持架导轨副needlerollerflatcagerailguide 由一个或多个滚针和平保持架组件及一根平导轨、一根平槽导轨组成的直线导轨副。 图9。 注：由于滚针和平保持架组件不具有循环滚子特性，因此移动长度（行程)有限。
02.02.11
交叉滚子平保持架导轨副 crossed roller flat cage rail guide 由一个或多个交叉滚子和平保持架组件及两根V型槽导轨组成的直线导轨副。 图10。 注：由于交叉滚子和平保持架组件不具有循环滚子特性，因此移动长度(行程)有限。
02.02.12
滚针V型平保持架导轨副needlerollerangledflatcagerailguide 由一个或多个滚针和V型平保持架组件及-根V型槽导轨、一根V型凸导轨组成的直线导轨副。 图11。 注：由于滚针和V型平保持架组件不具有循环滚子特性，因此移动长度(行程)有限。
02.03 直线轴引导 02.03.01
直线轴引导《轴引导系统》linearshaftguide 由轴和一个或多个套筒型直线球轴承或滚子链滑块或直线一旋转球轴承组成的直线运动滚动支承
单元。
图12~图16。 02.03.02
直线球轴承轴引导《闭式》linearballbearingshaftguide 由轴和个或多个闭式套筒型直线球轴承组成的直线轴引导。 图12。 注：由于闭式套筒型直线球轴承具有循环球特性，因此移动长度(行程)不受限制。
02.03.03
直线球轴承轴引导《可调整式》linearballbearingshaftguide 由轴和一个或多个可调整套筒型直线球轴承组成的直线轴引导。 图13。 注：由于可调整套筒型直线球轴承具有循环球特性，因此移动长度(行程)不受限制。 4
