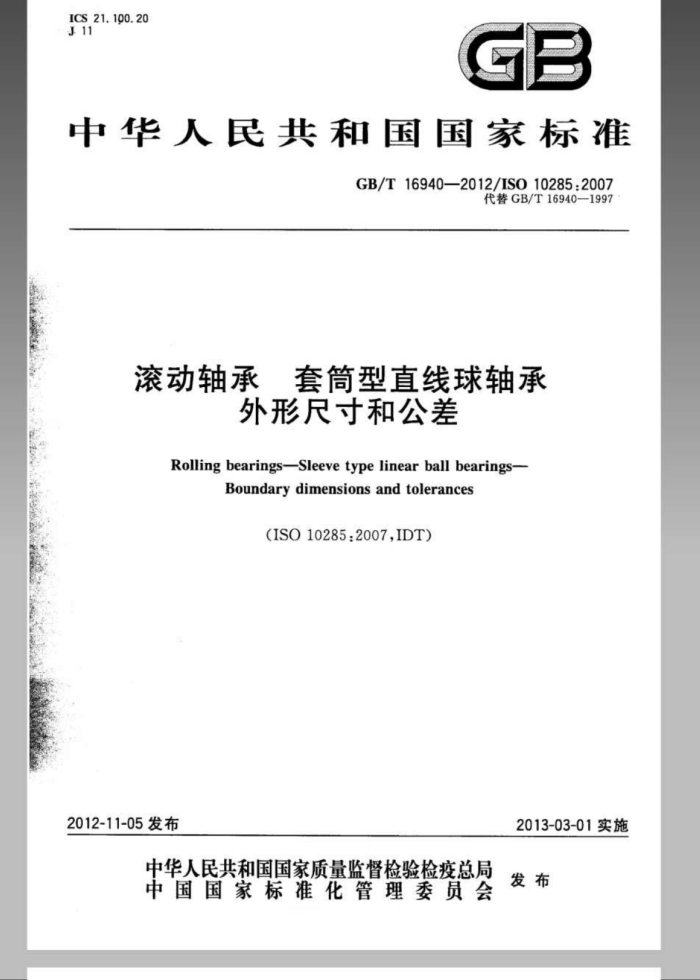

中华人民共和国国家标准
GB/T16940—2012/IS010285:2007
代替GB/T16940—1997
滚动轴承 套筒型直线球轴承
外形尺寸和公差
Rolling bearings-Sleeve type linear ball bearings-
Boundarydimensions and tolerances
（ISO10285:2007,IDT)
2012-11-05发布
2013-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T16940—2012/IS010285:2007
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T16940-1997《直线运动支承 直线运动球轴承外形尺寸和公差》，与
GB/T16940—1997相比，主要技术变化如下：
修改了“标准名称”（见封面和首页，1997年版的封面和首页）；增加了部分规范性引用文件（见第2章）；修改了部分术语和定义（见第3章，1997年版的第3章）；修改了部分符号（见第4章，1997年版的第4章）；将外形尺寸表合并，删除了2系列、4系列，增加了5系列，还增加了部分1系列外形尺寸（见表1，1997年版的表1～表4）；删除了4系列开口型轴承的结构示意图（见1997年版的图3）；删除了公差等级中的L6M级，增加了L6J级和L6JA级（见第6章，1997年版的第7章）；增加了对公差所不适用的轴承类型的说明（见表3、表5、表7、表A.1的脚注）；增加了对轴的公差的规定（见6.3）；一将轴承公差的基本方案修改为“资料性附录”（见附录A，1997年版的表5)；删除了对代号方法的规定（1997年版的附录A）。
本标准使用翻译法等同采用ISO10285：2007《滚动轴承套简型直线球轴承外形尺寸和公差》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T41992003 滚动轴承公差定义（ISO1132-1:2000，MOD) GB/T6930—2002 滚动轴承词汇（ISO5593：1997.IDT） GB/T7811—2007 滚动轴承参数符号（ISO15241：2001,IDT）
本标准还做了下列编辑性修改：
一删除了国际标准的目次和前言；一纳人了本国际标准的修改单或技术勘误。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳轴承研究所有限公司、哈尔滨轴承集团公司。 本标准主要起草人：马素青、贾红霞、张玉华。 本标准所代替标准的历次版本发布情况为：
2
-GB/T16940—1997.
3
R
I GB/T16940—2012/ISO10285:2007
引言
直线运动滚动支承提供的直线运动不同于旋转运动。本标准所述的这类轴承采用钢球作滚动体，在绕轴的圆柱形轴承体内的若干条封闭滚道上作循环运动。
直线球轴承通带用于满足以下一种或多种要求： a）平稳低摩擦运动，无爬行或振动； b）轴承与轴之间产生相对直线运动时，只需较小的力。 以上要求和其他一些要求，可以通过正确使用各种不同类型的直线运动滚动支承（闭式套筒型、可
调整套筒型、开口套筒型)来达到。制造厂和用户应协商对轴承的类型和规格进行合理的选择。
Ⅱ GB/T16940—2012/ISO10285:2007
滚动轴承套筒型直线球轴承
外形尺寸和公差
1范围
本标准规定了套筒型直线运动球轴承的定义、外形尺寸和公差。 本标准适用于表1所规定的尺寸范围。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO1132-1滚动轴承公差第1部分：术语和定义（Rollingbearings-TolerancesPart1： Terms anddefinitions)
ISO5593滚动轴承词汇（Rollingbearings—Vocabulary） ISO13012滚动轴承套筒型直线球轴承附件（RollingbearingsLinearmotion，recirculating
ball,sleeve type—Accessories)
ISO15241滚动轴承参数符号（Rollingbearings—Symbolsforquantities）
3术语和定义
ISO1132-1和ISO5593界定的以及下列术语和定义适用于本文件。
3. 1
套筒型直线球轴承sleevetypelinearballbearing 为实现沿轴作无限制的直线运动而在套简上设计有若干循环球封闭滚道的直线运动球轴承。
3.2
轴shaft 直线球轴承作往复运动顺沿的圆轴。
3. 3
球组公称内径 nominalborediameterofball complement 与所有球内切的理论圆柱体直径。
3. 4
套筒公称宽度nominaloutersleevewidth 限定直线球轴承宽度的两个理论端面间的距离。
3.5
径向跳动radialrunout 柱套简的外表面与球组内径中心线间的最大和最小径向距离之差。
3.6
闭式套筒型直线球轴承closedsleevetypelinearballbearing 该套简型直线球轴承的套简是连续的或假想是连续的，在大多数情况下，可通过选择座的配合、轴
1 GB/T16940—2012/ISO10285:2007
径和轴承的球组内径对球组内径与轴之间的间隙进行调整。 3.7
可调整套筒型直线球轴承adjustablesleevetypelinearballbearing 具有弹性、允许对球组内径与轴之间的间隙作机械调整的套筒型直线球轴承。
3.8
开口套筒型直线球轴承 opensleevetypelinearball bearing 沿轴的方向截去一部分，以提供其在轴和支承导轨装置上的缝隙的套筒型直线球轴承。
4符号
ISO15241给出的以及下列符号适用于本文件除另有说明外，图1和图2中所示符号（公差除外）和表1～表9中所示数值均表示公称尺寸。 b:止动槽宽度 C:套筒宽度 C,：套筒单一宽度 Ci：套筒止动槽外端面之间的距离 Ci：套筒止动槽外端面之间的单一距离 D：轴承外径 Di：止动槽直径 d:轴径 E：开口套筒型轴承在直径F处的开口宽度 F：球组内径 F：球组单一内径 Fsm：球组最小单一内径1 K.：成套轴承径向跳动 α：开口套筒型轴承所开的扇形角（包容角） Ac：套筒单一宽度偏差 Ac：套筒止动槽外端面之间单一距离偏差 △Dmp：轴承单一平面平均外径偏差
5外形尺寸
1、3和5系列的外形尺寸见表1。
6公差
6.1公差等级
直线球轴承的制造精度分为L9、L7、L7A、L6、L6A、L6J和L6JA级，其公差值规定在表2～表8 中，公差的基本方案参见附录A。
基于规定的球组公称内径（F_），所有直线球轴承的公差见表2～表8。
1）球组最小单一内径是指将一圆柱体装人球组内孔，至少在一个径向方向的径向间隙为零时的圆柱体直径。 2 GB/T16940—2012/ISO10285:2007
6.2适用性
公差等级L9适用于1系列闭式和可调整套简型轴承。 公差等级L7和L6适用于1和3系列闭式套筒型轴承。 公差等级L7A和L6A适用于3系列开口和可调整套筒型轴承。 公差等级L6J适用于5系列闭式套筒型轴承。 公差等级L6JA适用于5系列开口和可调整套筒型轴承。
6.3轴的公差
为使套筒型直线球轴承在性能及运行上正常，轴的尺寸公差和几何公差应与所采用的套筒型直线球轴承的尺寸和系列相匹配。与本标准规定的套筒型直线球轴承相适配的轴规定在ISO13012中。
注：图示仅为一种结构示例，
图1无止动槽轴承（适用于1系列）
a）轴承（侧视图）
图2有止动槽轴承（适用于3系列和5系列） GB/T16940—2012/ISO10285:2007
b）闭式套筒型
c）可调整套筒型
d）开口套筒型
注：图示仅为一种结构示例。
图2（续） GB/T16940—2012/ISO10285:2007
表1外形尺寸
尺寸单位为意米、角度单位为度
3系列 b D; E a min max min min
5系列 b D E α min max min min
1系列
F-
D
C D
C C1
D
C
C1
1 - -
3 4 5 10 15 12 22 14,2 1.1 11.5 6 12 22 13 22 14.2 1.1 12.4 - 8 15 24 16 25 16.2 1.1 15.2 -
7 8 12
10
10
-
- - - /
/
8 12 10 15 10, 2 1.1 9.6 12 19 13.5 1.1 11,5 15 24 17.5 1.1 14.3 - 一
-
-
-
-
10 17 26 19 29 21,6 1,3 18 - 12 19 28 22 32 22.6 1.3 21 6.5 65 21 30 23 1.3 20 6.5 65
22 1. 3 18 6 65
19
29
23 32 23 1.3 22 6.7 60
13 14 21 28 16 24 30 26 36 24.6 1. 3 24.9 9 50 28 37 26.5 1.6 27 8 60 20 28 30 32 45 31.2 1.6 30.5 9 50 32 42 30.5 1.6 30.5 8.6 50
- 一
-
-
-
-
-
-
25 35 40 40 58 43.7 1.85 38.5 11 50 40 59 41 1.85 38 10. 6 50 30 40 50 47 68 51. 7 1.85 44,5 12.5 50 45 64 44.5 1.85 43 12.7 50 35
52 70 49.5 2.1 49 14.8 50
-
-
-
40 52 60 62 80 60.3 2.15 59 16. 5 50 60 80 60.5 2.1 57 16.9 50 50 62 70 75 100 77.3 2.65 72 21 50 80 100 74 2.6 76.5 21.1 50 60 75 &s 90 125 101, 3 3. 15 86.5 26 50 90 110 85 3. 15 86.5 25.4 50
120 165 133.3 4.15 116 36 50 120 140 105.5 4. 15 116 33.8 50 150 175 143.3 4.15 145 45 50 150 175 125.5 4.15 145 42.7 50
80 - 100
-
注：对于3系列和5系列的开口和可调整套简型轴承，D和D，的尺寸是在轴承开缝后并装在直径为D、偏差为
罕的厚壁环规中所测得的尺寸，
表2 用于1系列闭式和可调整套筒型轴承的L9级公差
公差值单位为微米
F. mm
Fmmin的公差·
Da
≤ 3 5 6 10 18 20 30 50 80
上极限偏差 +12.5
下极限偏差 12,5
上极限偏差 +180 +215 +260 +260 +260
下极限偏差
-180 215 -260 260 -260
一 3 5 6 10
+15 +15 +18 +21.5
-15 15 18 21.5
18 20 30 50 ·该值系轴承装在直径为D、偏差为零的厚壁环规中所测得的F与F。之差的极限值。
+26 +26 +31 +37
26 26 31 37
+260 +310 +370 +435
-260 310 370 435
