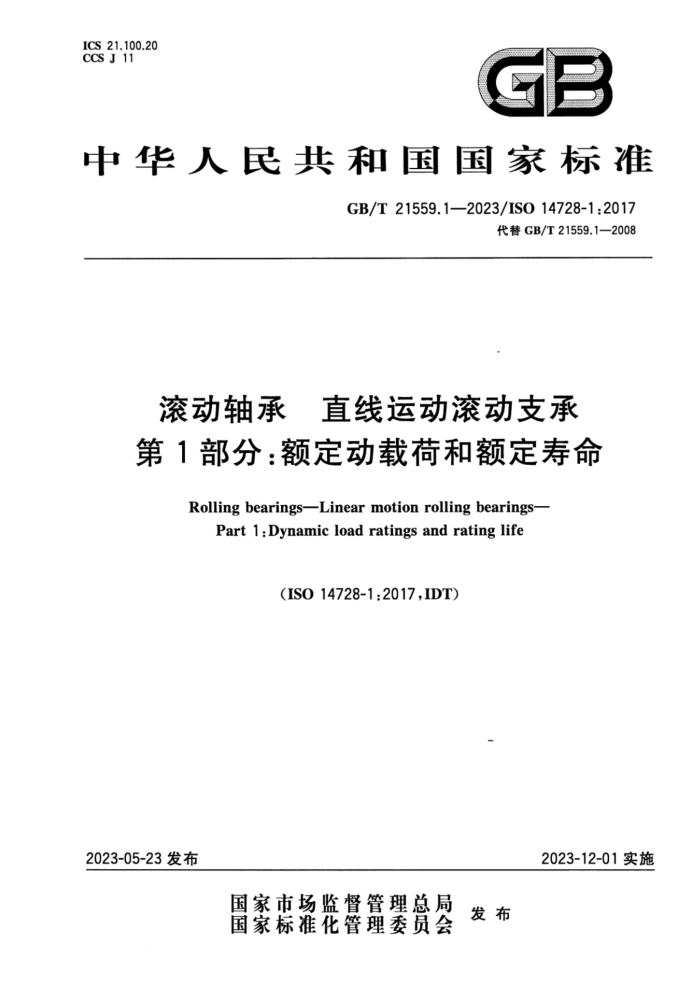

中华人民共和国国家标准
GB/T 21559.1--2023/ISO14728-1.2017
代警CB/T21558.1--2008
滚动轴承 直线运动滚动支承第1部分：额定动载荷和额定寿命
Rolling bearings-Linear motion rolling bearings-
Part 1 :Dynamie load ratings and ralimg life
(1S014728-1.2017.1T)
2023-12-01实施
2023-05-23发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T21559.1—2023/ISO14728-1:2017
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T21559《滚动轴承 直线运动滚动支承》的第1部分。GB/T21559已经发布了以下部分：
一第1部分：额定动载荷和额定寿命；第2部分：额定静载荷。 本文件代替GB/T21559.1一2008《滚动轴承直线运动滚动支承第1部分：额定动载荷和额定
寿命》，与GB/T21559.1一2008相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了部分图形（见图2、图4、图8、图9，2008年版的图2、图4、图8、图9)； b）更改了部分术语（见3.2、3.11，2008年版的3.2、3.11）。 本文件等同采用ISO14728-1：2017《滚动轴承直线运动滚动支承 第1部分：额定动载荷和额定
寿命》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本文件起草单位：洛阳轴承研究所有限公司、人本股份有限公司、哈尔滨轴承集团有限公司、浙江精
久轴承工业有限公司、河南科技大学。
本文件主要起草人：李飞雪、张树武、翁世席、姚勇伟、李云峰、钞仲凯、毛雨欣。 本文件及其所代替文件的历次版本发布情况为：
GB/T21559.1—2008; 一本次为第一次修订。
I GB/T21559.1-2023/1SO14728-12017
引 言
对于每一特定成用插合所逸用的直线运动滚动支承，通试试验来确定其适用谁，遇常是不现理实的， GB/T21559规定的方法B被赶明可格当和方便地代誉试验，G音/T21559由两个部分构成：
第1部分额定动载药和额定寿命。自在规定直送动技动支承微定动载荷的计算方法，井健用动教作寿命计算。 一一第2部分，额定尊裁荷。留在规定直线运动满动支承核定静發荷的计算方法，井使用静载荐作静就荷安全系教计算。 直找运动滚动支承的安命搭一滚道成一最动体材料中出现练一个疫劳扩展迹象之能：一滚道机对
另一激道辞动的距离，
计算基本飘定动裁猫的公式源自Lindberg-Palmgren理论
L GB/T 21559.1-2023/1S 14728-1.2017
滚动轴承直线运动滚动支承第1部分：额定动载荷和额定命
1燕阁
本文件规定了直缘送动动支承基本额定动蒙指和基本额定寿体的计算方法，以及直线运动瘦效支承寿命的计算方法和可靠的寿命计算房餐的家件。
本文性适用于菜用境代意用，高情靠梦练承，按房联划工方法制适，是动格熟教商的形状美
本上势常规设计的直缘运动滚动支承，
本文件不适用子流动体直接在机械设备的光滑表图上运转的设计，除非该表面在各方面与其所代誉的真找运动孩动支承零部件的滚过相当。
名燃范性引用文件
下列文件中的内容通过文中的想范经用丽构成本文件必不可少的条教，其中，注日期的引用文件，仅该日期对随的版本适用子本文件不注日期的引用文件，其最新版本《链括所有的修孩单》适用于本文件。
ISO281激动轴承额定动费荷和额定寿命(Rollingbearings-dytarnicloadrstingend rating
life)
生GB/T63010010滚微赖承定动蒙质莉领宽命（TO201：2007IYT） ISo559s滋动翔承调汇(Rollingbearing-Vocabulary) 注：GB/T8930--2002动热承调汇(ISO53931997Ir）
#术酒和定定
IS0281和13O5593养定的从度下列术语和定义适用于本文件。 ISO和DC维护的标密化工作中使用的水语数搭库网献刻下： -so在线测题平台hetp：//www.sa.org/ohp w--EC电工百科http//www.electropedia.x/
3.1
有或无购爱喜简爱话环家直辆系cirtalatigiuesrballbearing+sleevetype，withorwithont Iacewaygroves
为实瘦带菌栏形特作育感动选动质设计的是有于报环发封道的基本图性形套筒。 1##1 注2：套上的滚道能被既计为团控形爽具有子行于教终的物道的领就能换，
1 GB/T21559.1-—2023/ISO14728-1:2017
图1 套筒型循环球直线轴承
3.2
滑块型循环球（或滚子）直线导轨支承 recirculating linear ball(or roller)bearing，linear guideway， carriage type
为实现沿设有相应滚道的淬硬导轨作直线滚动运动而设计的具有若干循环球（或滚子)的对称、封闭滚道的直线球（或滚子)支承。
注：见图2。
图2滑块型循环球（或滚子）直线导轨支承
3.3
深沟型非循环球直线导轨支承 non-recirculatinglinearballbearing,linearguideway,deepgroove
type
用球作滚动体，每个球有两个接触点的直线支承。 注1：见图3。 注2：两导轨的沟道截面半径相等，且在0.52D，～十8o之间。
图3深沟型非循环球直线导轨支承
2 GB/T21559.1—2023/IS014728-1:2017
3.4
四点接触型非循环球直线导轨支承 non-recirculating linear ball bearing,linear guideway,four- point-contact type
用球作滚动体，每个球有四个接触点的直线支承。 注1：见图4。 注2：两导轨上四个接触点的沟道截面半径相等，且在0.52D～十8o之间。
图4四点接触型非循环球直线导轨支承
3.5
平型非循环滚子直线导轨支承 non-recirculating linear roller bearing,linear guideway,flat type 用滚针或圆柱滚子作滚动体的直线支承。 注：见图5。
图5 平型非循环滚子直线导轨支承
3.6
V型非循环滚子直线导轨支承 non-recirculating linear roller bearing, linear guideway,V-angle
type
导轨为90°V型构件的直线支承。 注1：见图6。 注2：常用滚针或圆柱滚子作滚动体。
3 GB/T 21559.1—2023/ISO 14728-1:2017
图6V型非循环滚子直线导轨支承
3.7
交叉滚子型非循环滚子直线导轨支承 non-recirculating linear roller bearing,linear guideway, crossed roller type
圆柱滚子交叉排设的直线支承。 注：见图7。
图7交叉滚子型非循环滚子直线导轨支承
3.8
寿命life 对于单个直线运动滚动支承，一滚道或一滚动体的材料中出现第一个疲劳扩展迹象之前，一滚道相
对另一滚道移动的距离。 3.9
可靠度 reliability 对于一组在同一条件下运转、近于相同的直线运动滚动支承，期望达到或超过规定寿命的百分率。 注：单个直线运动滚动支承的可靠度为该支承达到或超过规定寿命的概率。
3.10
基本额定寿命basicratinglife 对于单个直线运动滚动支承或一组在同一条件下运转、近于相同的直线运动滚动支承，与90%的
可靠度、现代常用材料和加工质量以及常规运转条件相关的寿命。 3.11
直线运动滚动支承的基本额定动载荷basicdynamicloadratingofalinearmotionrollingbearing 直线运动滚动支承理论上可承受的、使支承的基本额定寿命为100km的恒定稳态载荷。 注：若确定基本额定动载荷时使用的基本额定寿命为50km，则宜使用下面所示的换算系数：
直线球支承的基本额定动载荷：
CsoR
C100B=1.26
一直线滚子支承的基本额定动载荷：
4 GB/T 21559.1—2023/IS014728-1:2017
C5OF
C100R 1.23
3.12
当量动载荷dynamicequivalentload 使直线运动滚动支承具有与实际载荷条件下相同的寿命的恒定稳态载荷。
3.13
载荷方向directionofload 计算额定载荷时所施加载荷的方向。 注：计算基本额定动载荷时，直线运动滚动支承载荷方向的确定如图8箭头所示。
X
b)3.2中
c)3.4中
d)3.7中
a)3.1中
图8载荷方向(3.1、3.2、3.4和3.7中定义的支承）
3.14
节圆直径pitchdiameter 对于套筒型循环球直线轴承，在垂直轴承轴线的横截面内，包容与滚道接触的球的中心的圆的
直径。 3.15
公称接触角 nominal contactangle 直线支承的载荷方向与通过支承的滚道构件向滚动体传递力的合力名义作用线之间的夹角。 注：见图9。
图9公称接触角
