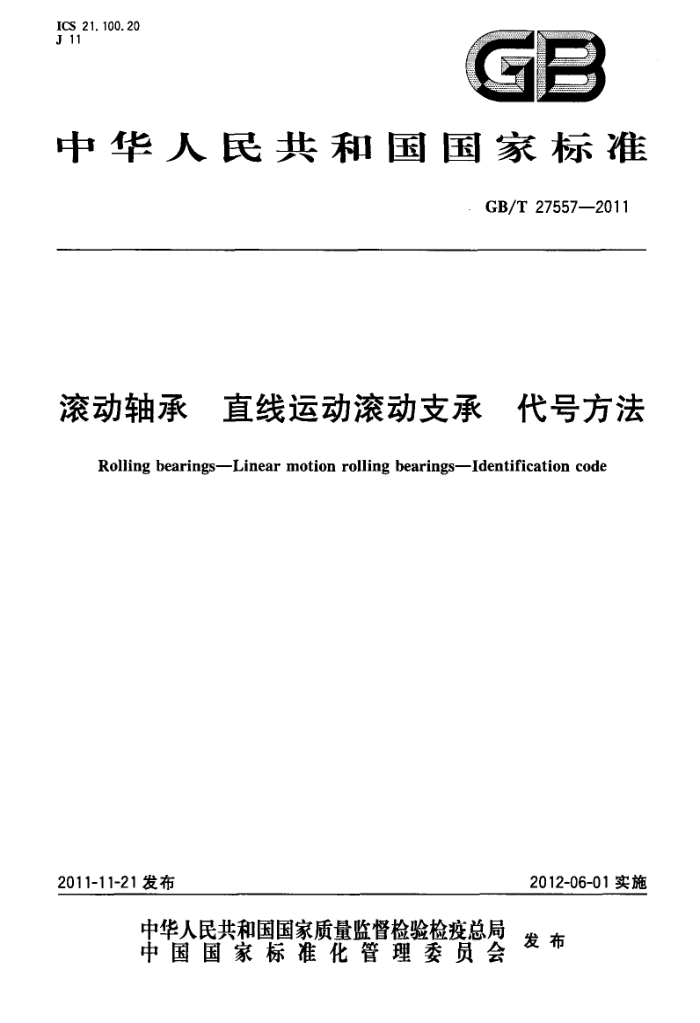

ICS_21. 100. 20 J 11
GB
中华人民共和国国家标准
GB/T27557—2011
滚动轴承 直线运动滚动支承 代号方法
Rolling bearings-Linear motion rolling bearings-Identification code
2012-06-01实施
2011-11-21发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T 27557—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、哈尔滨轴承集团公司、台州优特轴承有限公司。 本标准主要起草人：郭宝霞、刘锐、郑子勋、苗澍。
H GB/T27557—2011
滚动轴承直线运动滚动支承代号方法
1范围
本标准规定了直线运动滚动支承（以下简称支承)代号的编制方法。 本标准适用于一般用途的支承。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16940一1997直线运动支承直线运动球轴承外形尺寸和公差 GB/T21559.1一2008滚动轴承直线运动滚动支承第1部分：额定动载荷和额定寿命 GB/T21559.2一2008滚动轴承直线运动滚动支承第2部分：额定静载荷 JB/T6364一2005直线运动滚动支承循环式滚针、滚子导轨支承 JB/T7359-2007直线运动滚动支承滚针和平保持架组件
3直线运动滚动支承代号
3.1直线运动滚动支承代号的构成
支承代号由基本代号、补充代号和公差等级及分组代号构成。其排列顺序如下：
基本代号 补充代号 公差等级及分组代号
3.2基本代号 3.2.1基本代号的构成
基本代号由类型代号、尺寸代号和结构型式代号构成。按表1的规定排列。
表 1 基本代号尺寸代号
类型代号
结构型式代号
3.2.2类型代号
类型代号用字母表示，其含义见表2。 3.2.3尺寸代号
尺寸代号由表示支承配合安装特征的尺寸组成，其含义见表3。
1 GB/T27557—2011
表 2
类型代号 LB LR LBS LRS LNS
支承类型直线运动球轴承直线运动滚子轴承
直线运动球导轨(轴)支承直线运动滚子导轨(轴)支承直线运动滚针导轨支承
表3
配合安装特征的
类型代号
标准号 GB/T16940—1997
支承类型
尺寸表示· Fw(dp)DCb
直线运动球轴承直线运动滚子轴承
LB LR
双列循环球导轨支承球导板
HLB
直线运动 盒式球导轨支承球支承 链球支承
D.
LBS
深沟型非循环球直线导轨支承四点接触型非循环球直线导轨支承循环滚子导轨支承循环滚子链圆导轨支承交叉滚子链支承双列循环滚子导轨支承平型非循环滚子直线导轨支承 V型非循环液子直线导轨支承交叉滚子型非循环滚子直线导轨支承循环滚针导轨支承
GB/T 21559.1--2008 GB/T21559.2—2008 JB/T6364-2005
-
BL d D. HLB
直线运动滚子支承
LRS
GB/T 21559.1--2008 GB/T 21559.2-2008
BL D,BL
JB/T6364-2005 JB/T7359—2007 GB/T21559.1—2008 GB/T21559.2—2008
直线运动滚 滚针和平保持架组件针导轨支承
LNS
非循环溶针直线导轨支承
注：F_ 球（滚子）组公称内径；dp———球（滚子）组节圆直径；D——支承公称外径；C-—支承公称宽度；
H- —支承公称高度；L---支承公称长度;B （组件)公称宽度；D. 滚动体公称直径；d——导轴公称直径。
：尺寸直接用毫米数表示。 b尺寸为非整数时，应在F（dp）、D、C之间用“/"表示。 “D.用10D，或10V2D的公称毫米数表示；若组件中滚动体直径用10/2D。表示时，应在结构型式代号后加 “V”；L符合标准规定的长度最大值时可省略不表示，其余按“/长度的公称毫米数”表示。
2 GB/T27557—2011
3.2.4结构型式代号
结构型式代号用字母表示，其含义见表4。
表4
结构型式代号 - AJ OP HF BP RA ST BS BC POR DB FB BB CB ND NF SG SGK RC CR DR FR VN CN RN GRN GRNU 直线运 NC 动滚针 NCW 导轨支 NCWV 承 NCZW FN
结构特点
支承结构型式
闭型调整型开口型半型镶滚道板调心型径向循环型往复旋转型球花键型球和保持架组件冲压外圈双列循环球导轨支承球导板盒式球导轨支承链球支承深沟型非循环球直线导轨支承四点接触型非循环球直线导轨支承 用球作滚动体，每个球有四个接触点的直线支承循环滚子导轨支承
外套为圆简状整体，有保持架，球无限循环外套轴向有一窄缝，可调整径向游隙轴承有一轴向扇形缺口套筒型轴承轴向剖分的一半外套镶有数条轴向滚道板循环球占用径向空间可同时往复和旋转，球非循环导轴有三条轴向凸键，可传递扭矩无外套，可往复旋转冲压外圈，可同时往复和旋转，球非循环
直线运动球轴承
滚动体为循环球，行程无限簿形平板状，作无限直线运动沿“V"形槽作无限直线运动，可微调游隙属冲程式，沿V"形导轨作有限直线运动用球作滚动体，每个球有两个接触点的直线支承
直线运动球支承
由滚道基体和一组滚子组成，滚子成单列，径向安装孔由滚道基体和组滚子组成，滚子成单列，轴向安装孔滚子为凹形表面，在圆柱导轨上无限运动滚子回转轴呈90°交叉，可作有限运动由滚道基体和一组滚子组成，滚子成双列平型导轨，圆柱滚子非循环导轨为90°角V型构件
循环滚子导轨支承循环滚子链圆导轨支承交叉滚子链支承双列循环滚子导轨支承平型非循环滚子直线导轨支承 V型非循环滚子直线导轨支承交叉滚子型非循环滚子直线导轨支承 圆柱滚子交叉排设
直线运动滚子支承
滚针端部为阶梯形滚针中部为凹槽，带冲压外壳型滚针中部为凹，带端头型单排滚针，平型组件双排滚针，V型组件双排滚针，V型组件，其组件中滚动体直径用10/2D.表示双排滚针，平型组件平型导轨，滚针非循环
循环滚针导轨支承
滚针和平保持架组件
非循环滚针直线导轨支承
3.3补充代号
补充代号用字母（或加数字)表示材料、密封、内部结构改变等，代号含义按表5的规定。
3 GB/T 27557--2011
表 5
代号 TN L RS 2RS
改变内容材料密封结构
含 义
保持架、端盖等零件用工程塑料制造保持架、端盖等零件用铝合金制造单面带橡胶密封双面带橡胶密封无保持架或隔离块支承零件的形状或尺寸改变
v K Y
其他
3.4公差等级和分组代号
公差等级和分组代号在基本代号和补充代号后用字母（或加数字)表示，代号含义按表6的规定。
表 6 分组代号
组合代号
支承类型直线运动球轴承 L9、L7、L7A、L6、L6A、L6J、L6JA
公差等级代号
L9、L7、L7A,L6、L6A、L6J、L6JA
一一 S 10 3 6 9 12 2 4 6 8 10 2 4 6 1 2 3 4
G E
G E5 E10 D3 D6 D9 D12 c2 C4 C6 C8 C10 P02 P04 P06 P51 P52 P53 P54
循环式滚子导轨支承循环式滚针导轨支承
D
c
PO
滚针和平保持架组件
P5
4 GB/T27557—2011
4代号编制规则
基本代号编排时，类型代号、尺寸代号和结构型式代号之间应空半个汉字距。补充代号置于基本代号的右边并与基本代号空半个汉字距（代号中有符号“"除外)；当改变项目多、具有多组补充代号时，应按表5所列从上而下的顺序排列。公差等级和分组代号在基本代号和补充代号后用“/”隔开。
5代号示例
示例1： LB 203245 AJ TN /L6A
-L6A级公差工程塑料保持架调整型结构球组公称内径F=20mm、公称外径D=32mm、公称宽度C=45mm 直线运动球轴承
示例2： LNS2050RN /D3
D级公差，3组（0μm~=-3μm）循环滚针导轨支承（滚针端部为阶梯形）公称宽度B=20mm、公称长度L=50mm 直线运动滚针导轨支承
示例3： LNS 5038 NC /P51
5级公差，1组（0um~-1μm）滚针和平保持架组件（单排滚针，平型组件结构）滚针公称直径D=5mm、组件公称宽度B=38mm、组件公称长度L=1000mm (代号中不表示直线运动滚针导轨支承
示例4： LNS5035/650 NCWV /P02
0级公差，2组（0μm~2μm）滚针和平保持架组件（双排滚针，V型组件结构，其组件中滚动体直径用 10/2D表示）滚针公称直径D.=3.535mm、组件公称宽度B=35mm、组件公称长度 L=650mm 直线运动滚针导轨支承
5
